تفاصيل المنتج

نظرة عامة على المنتج

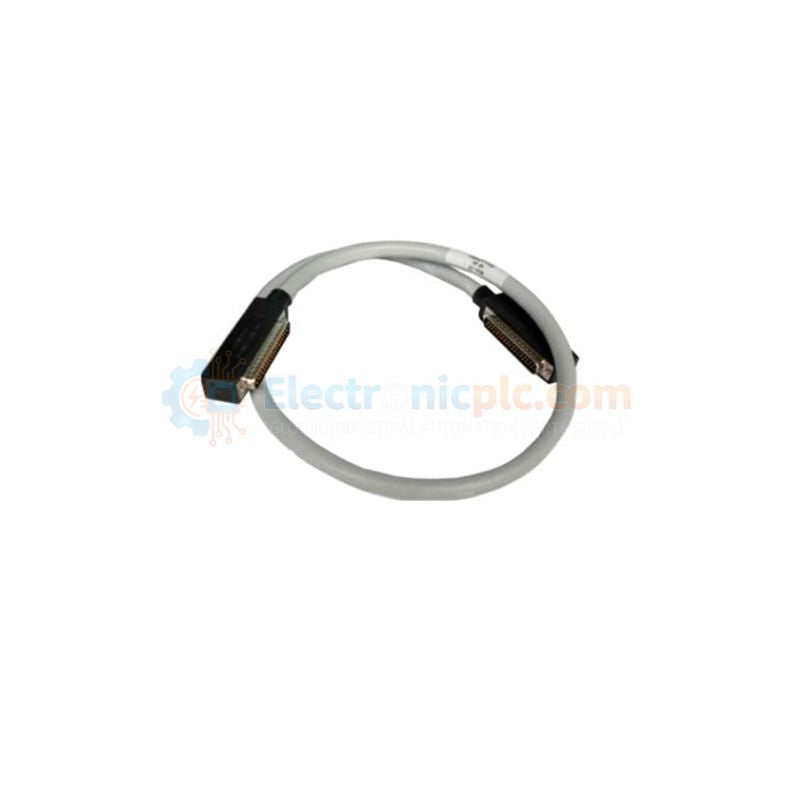

يُعد كابل Schneider Electric 140XCA71706 بمثابة وصلة الترابط المخصصة عالية السرعة لمنصة التشغيل الآلي Modicon Quantum. يسهل كابل التوسعة هذا بطول 2 متر الاتصال الموثوق به بين الرفوف عن طريق ربط وحدات تمديد اللوحة الخلفية المتعددة. وهو يعمل كطريق بيانات مادي، مما يسمح لوحدة المعالجة المركزية المركزية بإدارة الإدخال/الإخراج الموزع عبر العديد من الهياكل. نحن نقدم هذا المكون على أنه جديد وأصلي 100% من المعدات، مما يضمن سلامة الإشارة المطلوبة لأنظمة التحكم في العمليات المعقدة.

المواصفات الفنية

يحافظ 140XCA71706 على تفاوتات كهربائية صارمة لدعم ناقل اللوحة الخلفية عالي السرعة لسلسلة Quantum.

• الشركة المصنعة: شنايدر إلكتريك

• سلسلة المنتجات: موديكون كوانتوم

• رقم الموديل: 140XCA71706

• نوع المنتج: كابل تمديد اللوحة الخلفية

• الطول: 2 متر (6.56 قدم)

• التوافق الأساسي: يربط وحدات التمديد 140XBE10000

• الوزن الصافي: 0.2 كجم (0.44 رطل)

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية

• درجة الحماية: IP20

• الشهادات: CE، متوافق مع RoHS

• الاستدامة: منتج Green Premium

مزايا هندسية

يعمل 140XCA71706 على تحسين بنية النظام في عمليات النشر الصناعية واسعة النطاق:

• مرونة الخزانة المحسّنة: يتيح الطول البالغ 2 متر للمهندسين توزيع رفوف Quantum عبر أقسام مختلفة من خزانة التحكم أو في حاويات مجاورة، مما يوفر تعدد استخدامات فائقًا للتصميم مقارنةً بالموصلات الصلبة.

• انتشار الإشارة المستقر: يحمي الدرع عالي الجودة خطوط البيانات الداخلية من التداخل الكهرومغناطيسي (EMI). يضمن ذلك بقاء ناقل اللوحة الخلفية PLC عالي السرعة مستقرًا، حتى في البيئات التي تحتوي على محركات محركات ثقيلة أو معدات تبديل.

• واجهة اتصال آمنة: توفر الموصلات شديدة التحمل قفلًا مقاومًا للاهتزاز عند تركيبها في وحدات 140XBE10000. تمنع هذه الثبات الميكانيكي فقدان الإشارة المتقطع في تطبيقات مناولة المواد أو التعبئة والتغليف.

• صيانة مبسطة: يسمح تصميم الكابل الموحد بالتبديل السريع أو الاستبدال أثناء ترقيات النظام، مما يقلل من وقت التوقف عن العمل في محطات توليد الطاقة أو معالجة المياه.

الأسئلة الشائعة

• ما الوحدة التي يربطها هذا الكابل على وجه التحديد؟يربط الكابل 140XCA71706 وحدتي تمديد لوحة خلفية من نوع 140XBE10000. وهو يربط ناقل البيانات من الرف الرئيسي إلى رف التوسعة.

• هل يمكنني استخدام هذا الكابل لتوزيع الطاقة بجهد 24 فولت تيار مستمر؟لا. يحمل هذا الكابل إشارات منطقية وبيانات عالية السرعة لناقل اللوحة الخلفية Modicon Quantum. سيؤدي استخدامه لتطبيقات الطاقة إلى تلف الكابل والأجهزة المتصلة.

• هل يؤثر الطول على وقت مسح PLC؟بينما تتسبب جميع الكابلات في تأخير لا يذكر، فإن طول 2 متر للكابل 140XCA71706 يبقى ضمن معايير التوقيت لمنصة Modicon Quantum، مما يضمن عدم وجود تأثير ملحوظ على أوقات المسح القياسية.

• هل هذا الكابل متوافق مع أنظمة Modicon M340 أو M580؟لا. يستخدم هذا الكابل هندسة الواجهة وتوزيع الأطراف الخاصين بسلسلة Modicon Quantum فقط. وهو لا يناسب هياكل اللوحة الخلفية X80 أو M580.
