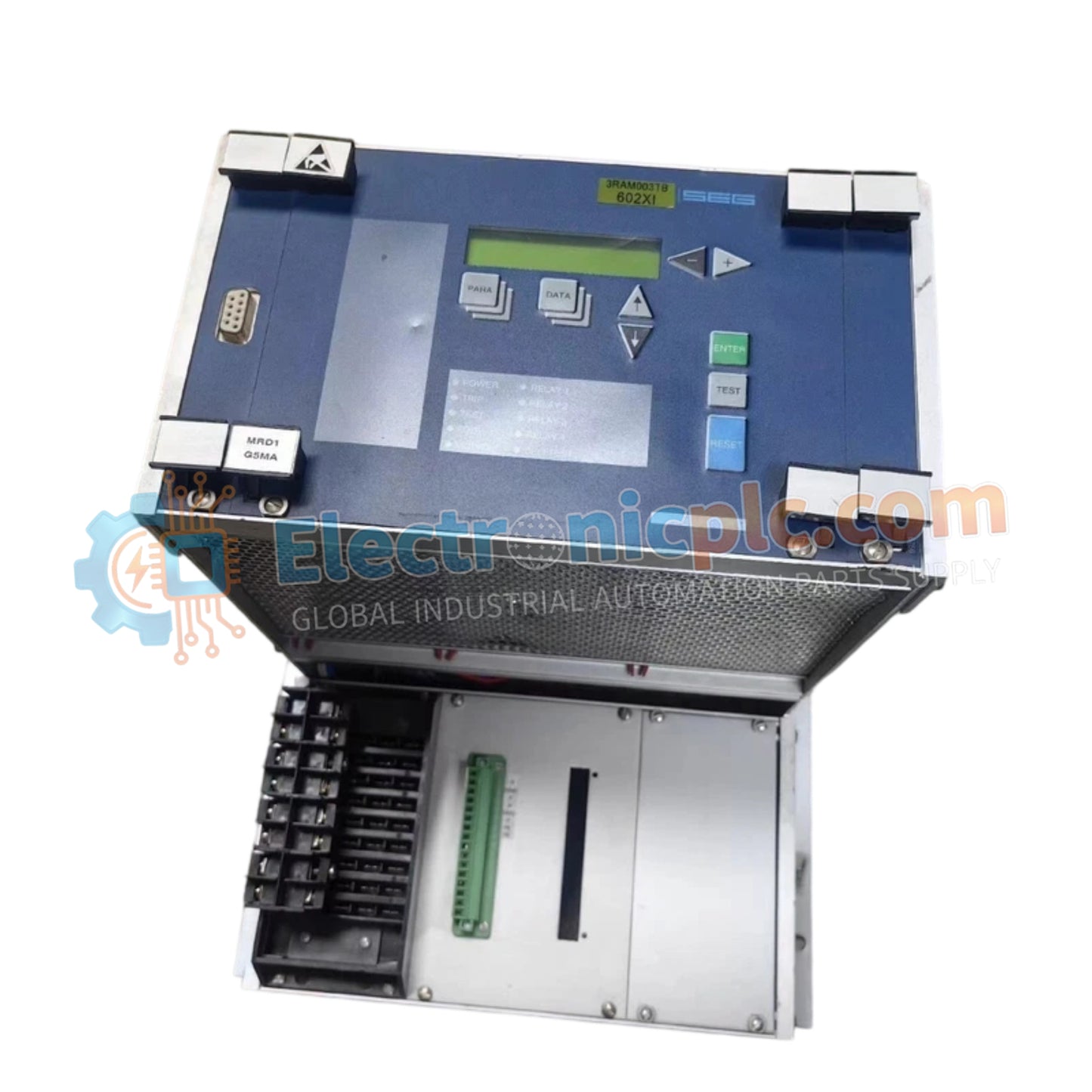

يوفر Woodward MRD1G5MA (مرحل الحماية الرقمي MRD1G5MA)، الذي تم تكوينه لمراقبة التيار وحماية التيار الزائد في أنظمة الطاقة الكهربائية، تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

يشير الرمز MRD1G5MA إلى طراز مرحل الحماية الرقمي المحدد ضمن مجموعة مرحلات الحماية من فئة Woodward High-Tech Line / High-Line:

• MRD1: نموذج مرحل الحماية الرقمي الأساسي المصمم لمراقبة التيار الزائد واتجاهه/عدم اتجاهه وخطأ الأرض.
• G: الجيل القياسي للأجهزة وتخطيط الغلاف.
• 5: تصنيف الإدخال الثانوي للتيار الاسمي 5 أمبير (الخيارات القابلة للاختيار تشمل 1 أمبير / 5 أمبير).
• MA: تكوين محدد للأجهزة الخاصة بمصدر الطاقة المساعد وجهة اتصال الإخراج.

مواصفات الأجهزة

استجابة ردود الفعل في حلقة المشغل وملفات تعريف تبديد الحرارة

يعمل MRD1G5MA بمعالج إشارة رقمي متقدم (DSP)، ويقوم بأخذ عينات مستمرة من أشكال موجات التيار المتردد عبر دوائر الطاقة 50/60 هرتز. تقوم بنية المعالجة بتقييم قيم التيار في الوقت الفعلي مقابل عتبات التنشيط المبرمجة (0.5 إلى 20 × تيار مقنن) وحدود تنشيط خطأ الأرض (0.01 إلى 2 × تيار مقنن) ضمن نطاق تأخير زمني قابل للتعديل من 0.1 إلى 20 ثانية. تحافظ معالجة الإشارات السريعة على استجابة ردود فعل حلقة المشغل عالية السرعة عند تشغيل ملفات رحلة القواطع الخارجية عبر أربع ملامسات تتابع إخراج 250 فولت تيار متردد / 8 أمبير. تم تصميم مكونات مصدر الطاقة الداخلية لتحقيق التوازن بين ملفات تعريف تبديد الحرارة للمشتت الحراري عبر نطاقات جهد تيار متردد/تيار مستمر مساعدة واسعة (24-270 فولت تيار مستمر / 24-230 فولت تيار متردد).

الأسئلة المتداولة

س: ما هي مستويات الجهد المساعد التي يدعمها مصدر الطاقة MRD1G5MA؟

ج: يقبل المرحل مصدر طاقة مساعد عالمي واسع النطاق يدعم 24-270 فولت تيار مستمر أو 24-230 فولت تيار متردد.

س: ما هي تصنيفات التيار وحدود ملامسات التنشيط لمرحلات الإخراج؟

ج: تشتمل الوحدة على 4 ملامسات إخراج تحويل مصنفة بحد أقصى لجهد التبديل يبلغ 250 فولت تيار متردد عند حمل مقاوم مستمر 8 أمبير.

س: كيف يتم تكوين تصنيف الإدخال الثانوي للتيار الاسمي على هذا المرحل؟

ج: تستوعب قنوات إدخال التيار مخرجات محولات التيار الثانوية القياسية، قابلة للاختيار إما 1 أمبير أو 5 أمبير تيار اسمي (تيار مقنن).

إرشادات التركيب الميداني

• تأكد من أن أسلاك الطاقة المساعدة ومحول التيار الثانوية غير نشطة قبل إجراء التوصيلات المادية بكتلة المحطة الخلفية.
• قم بتقصير جميع أسلاك محول التيار الثانوية (CT) قبل فصل أو صيانة أطراف إدخال المرحل لتجنب العابرين الخطرين ذوي الجهد العالي.
• قم بتأريض طرف الأرض الواقي (PE) مباشرة إلى قضيب أرض اللوحة باستخدام موصل تأريض قصير ومنخفض المعاوقة.
• ركب الهيكل الذي يبلغ أبعاده 144 مم × 72 مم × 130 مم في فتحة لوحة قياسية، وقم بتثبيت مشابك التثبيت للحفاظ على الاستقرار الميكانيكي وسلامة إحكام الغلق ضد الغبار.
