الوصف

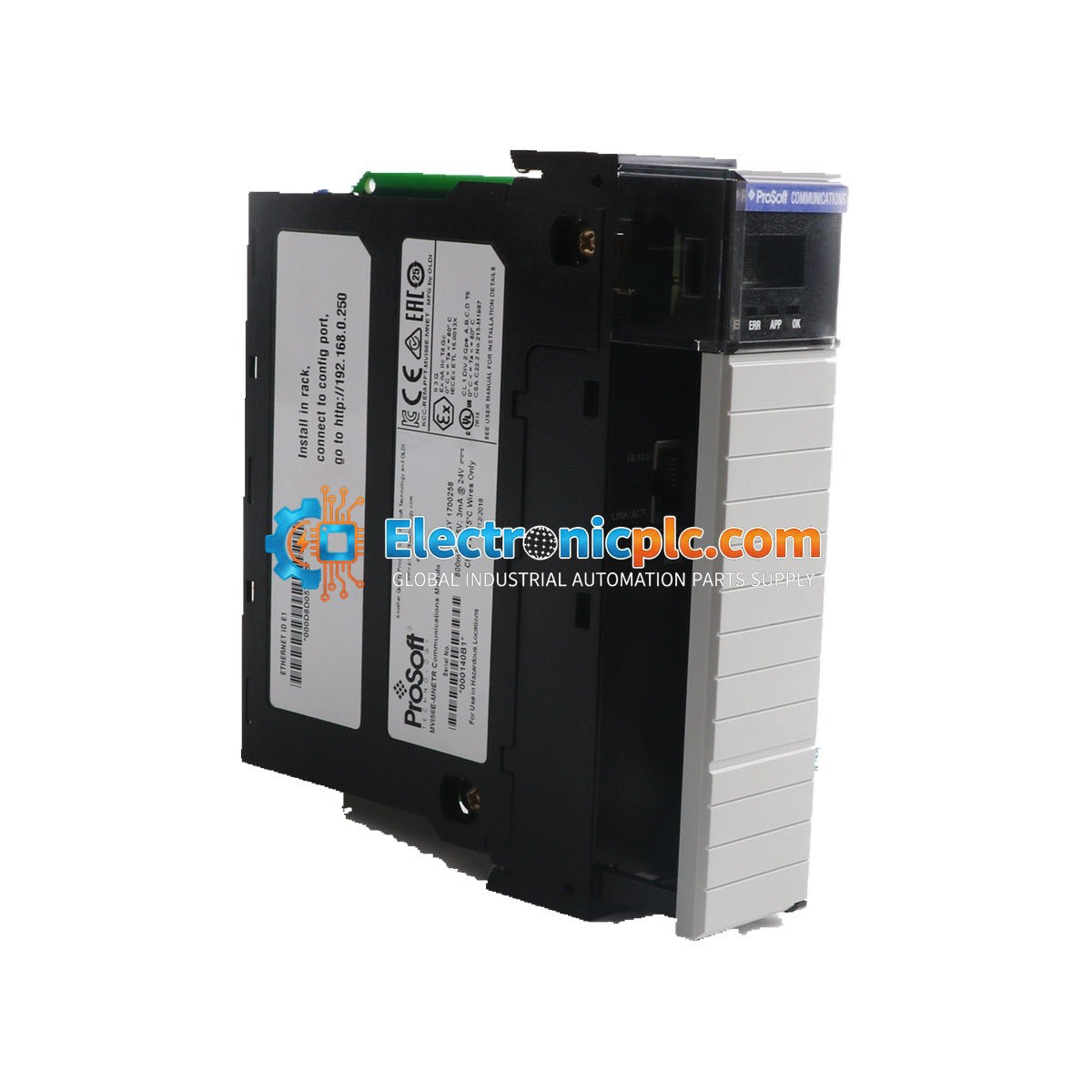

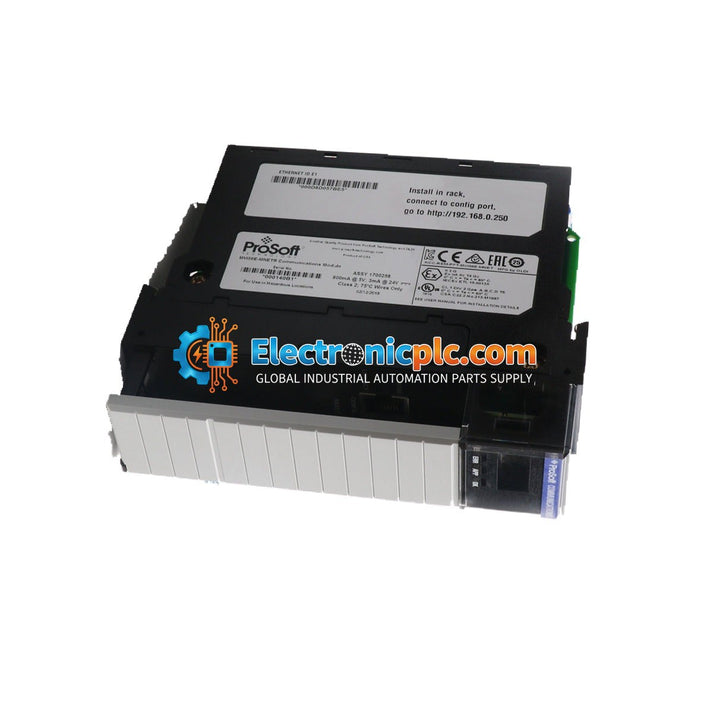

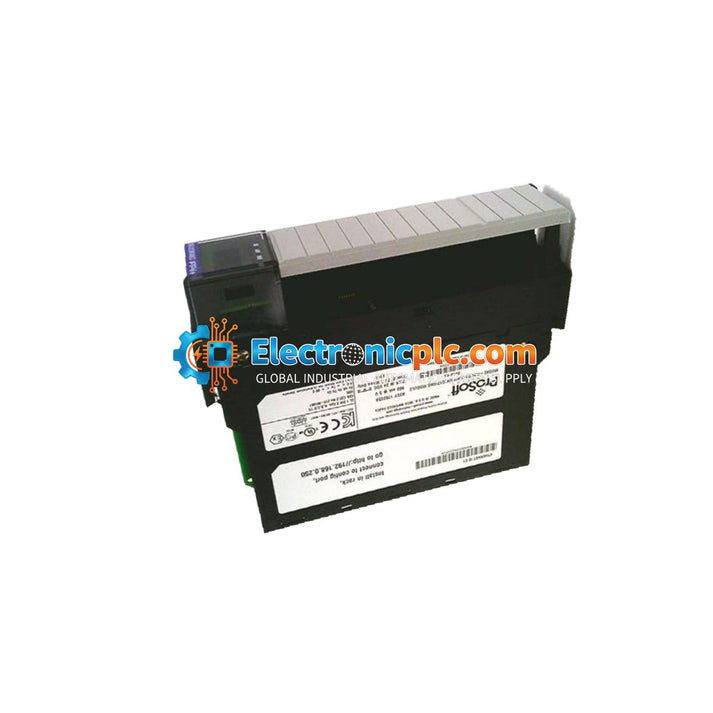

ProSoft MVI56E-MNETR هي وحدة اتصال Modbus TCP/IP محسنة مصممة لمنصة Rockwell Automation ControlLogix. تعمل هذه الوحدة المثبتة داخل الهيكل كبوابة، مما يمكّن معالجات ControlLogix من الاتصال بسلاسة مع أجهزة متوافقة مع Modbus TCP/IP، مثل Modicon PACs ومقاييس التدفق والأدوات الصناعية المختلفة. يشير الحرف "R" إلى حجم كتلة صورة بيانات الإدخال/الإخراج المحسّنة والمُقللة، والمصممة خصيصًا لتقليل استهلاك النطاق الترددي، مما يجعلها مثالية لتركيبات الرفوف البعيدة المتصلة عبر ControlNet أو EtherNet/IP، بالإضافة إلى بنى المعالجات الزائدة عن الحاجة.

الميزات

• بوابة Modbus TCP/IP مثبتة داخل الهيكل لوحدات التحكم المنطقية القابلة للبرمجة (PACs) من ControlLogix
• دعم متزامن لوضعي العميل (Master) والخادم (Slave)
• حجم كتلة بيانات الإدخال/الإخراج مُقلل لتحسين الاتصال بالرفوف البعيدة
• يتم تهيئته عبر ProSoft Configuration Builder (PCB) وتوجيهات الإضافة (AOI) في Studio 5000
• تقنية CIPconnect للتشخيص عن بعد والتهيئة عبر الشبكات الموصلة
• شاشة LED أبجدية رقمية بأربعة أحرف للحالة والتشخيصات المحلية
• بطاقة CompactFlash (CF) لتخزين بيانات التهيئة والاستبدال السريع في الموقع

التطبيقات

• الإدخال/الإخراج عن بعد والتحكم الموزع: يدير بيانات Modbus TCP بكفاءة في الرفوف البعيدة دون تحميل زائد على محولات الشبكة.
• تكامل أنظمة SCADA/DCS: يعمل كمكثف بيانات، يربط وحدات التحكم من Allen-Bradley بأنظمة SCADA عبر Modbus TCP.
• مراقبة المحطات الفرعية والطاقة: يجمع بيانات القياس عن بعد من المرحلات والعدادات والأجهزة الإلكترونية الذكية (IEDs).
• البنية التحتية للنفط والغاز والمياه: يدمج حواسيب التدفق ووحدات RTU وأنظمة الجرعات في معماريات التحكم المركزية.

المواصفات الفنية

إرشادات التثبيت

• تثبيت اللوحة الخلفية: تأكد من تثبيت الوحدة بالكامل في فتحة هيكل ControlLogix وتأمين لسان القفل.
• الطاقة: قم دائمًا بإيقاف تشغيل الهيكل قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
• التأريض: تأكد من تأريض هيكل ControlLogix بشكل صحيح وفقًا للرموز الكهربائية المحلية لتقليل تداخل EMI/RFI.
• كابلات الإيثرنت: استخدم كابلات إيثرنت محمية CAT5 أو أفضل. يدعم المنفذ Auto MDI-X، مما يسمح بتكوينات كابلات قياسية ومتقاطعة.
• التهيئة: استخدم منفذ التهيئة الأمامي للإعداد الأولي. إذا كنت تستخدم خدمة ProSoft Discovery، فتأكد من أن الوحدة والكمبيوتر على نفس الشبكة الفرعية، حيث قد تمنع المحولات أو الموجهات ذات الطبقة 3 رسائل بث UDP المطلوبة للاكتشاف.

الأسئلة الشائعة

ما فائدة الحرف "R" في MVI56E-MNETR؟

يشير الحرف "R" إلى حجم كتلة بيانات مُقلل. وهذا أمر بالغ الأهمية لتطبيقات الرفوف البعيدة حيث يكون نطاق ترددي اللوحة الخلفية محدودًا، حيث يسمح للوحدة بالاتصال بكفاءة عبر ControlNet أو EtherNet/IP دون تجاوز قيود الشبكة.

هل يمكن تركيب هذه الوحدة في هيكل إدخال/إخراج بعيد؟

نعم. لقد تم تصميمها خصيصًا لتركيبات الرفوف البعيدة حيث يكون تقليل نقل البيانات عبر الشبكة ضروريًا لاستقرار النظام.

أين يتم حفظ ملف تهيئة الوحدة؟

يتم تخزين معلمات التهيئة على بطاقة CompactFlash (CF) ذات الدرجة الصناعية داخل الوحدة. وهذا يسمح بالاستبدال السريع؛ إذا تعطلت وحدة، يمكنك نقل بطاقة CF إلى وحدة احتياطية لاستعادة العمليات على الفور دون الحاجة إلى جهاز كمبيوتر.
