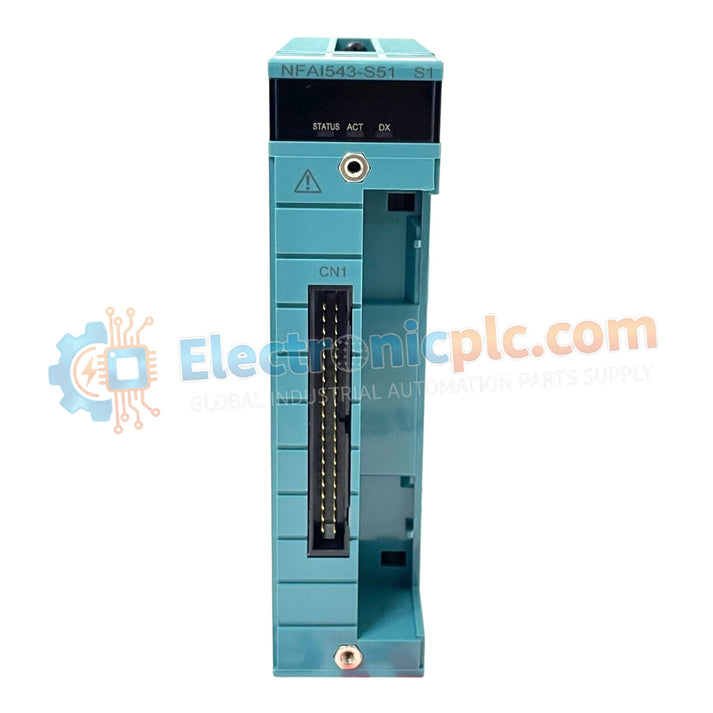

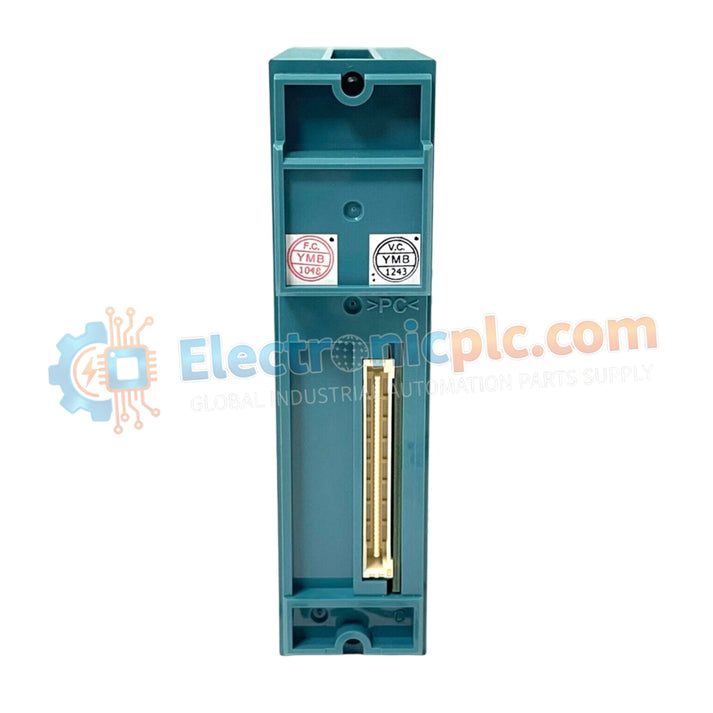

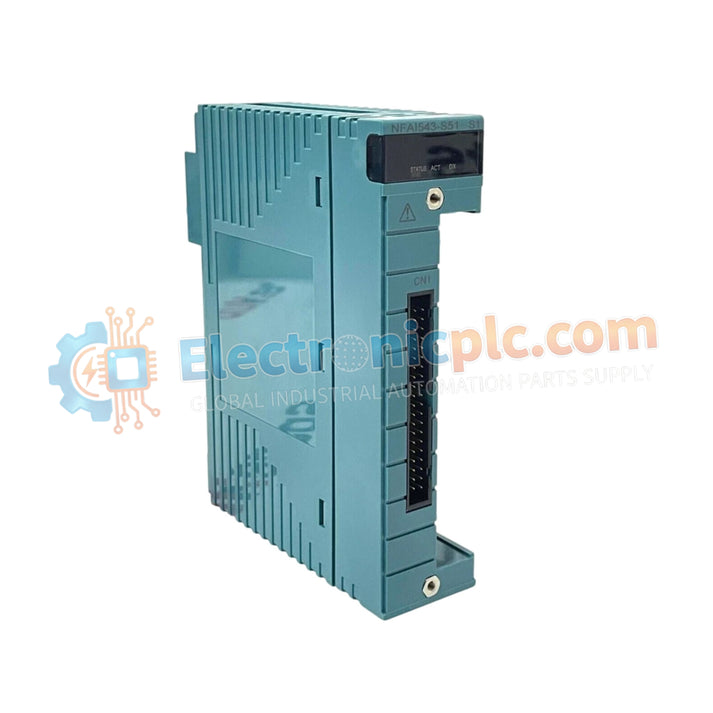

تم تكوين Yokogawa NFA1543-S50/A4S00 (وحدة الإدخال التناظرية NFA1543-S50/A4S00) للحصول على إشارة عملية عالية الدقة في منصات التحكم المستقلة، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
| المعلمة | المواصفات |
|---|---|
| النموذج | NFA1543-S50/A4S00 |
| العلامة التجارية | Yokogawa |
| المنشأ | المواصفات الصناعية القياسية |
| الوزن | 0.3 كجم |
| الأبعاد | غلاف معياري قياسي |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر بحد أقصى 230 مللي أمبير، 24 فولت تيار مستمر بحد أقصى 540 مللي أمبير |
| نوع الإدخال | إدخال تيار تناظري (4-20 مللي أمبير) |
| عدد القنوات | 16 (معزولة بشكل فردي) |
| جهد التحمل | 1500 فولت تيار متردد لمدة دقيقة واحدة |
يحافظ تكوين الأجهزة على عزل القنوات الفردية للتخلص من تداخل الحلقة الأرضية وقمع الضوضاء الكهربائية في الوضع المشترك عبر بيئات التشغيل القاسية. يضمن التكامل مع معلمات بروتوكول حلقة HART من 4-20 مللي أمبير ومخرجات إمداد الطاقة للمرسل التي تتراوح من 24.0 إلى 25.5 فولت تيار مستمر تحويل بيانات تناظرية شفاف وتحققًا مستمرًا للإشارة دون مقاطعة تنفيذ التحكم المستقل.
س: ما هي القيود المتعلقة بتبديل الوحدة NFA1543-S50/A4S00 أثناء التشغيل؟
ج: يتطلب التبديل أثناء التشغيل تفعيل وضع الصيانة على مستوى وحدة التحكم بشكل صريح أو إعادة تشغيل طاقة النظام لمنع أخطاء الاتصال باللوحة الخلفية وحالات الحلقة الميدانية غير المتوقعة.
س: كيف يتم توزيع طاقة الحلقة على المرسلات الميدانية المتصلة؟
ثبّت الوحدة بإحكام على سكة DIN قياسية أو سطح لوحة، مع ضمان المحاذاة الصحيحة مع موصلات اللوحة الخلفية أو الطرفية قبل تثبيت عناصر التثبيت. وجه أسلاك إشارة الإدخال بعيدًا عن قنوات الطاقة ذات الجهد العالي واستخدم كابلات مزدوجة مجدولة ومحمية للحفاظ على دقة القياس. قم بإنهاء حماية الكابلات وأسلاك الصرف الأرضي بإحكام في شريط التأريض المخصص للخزانة.
