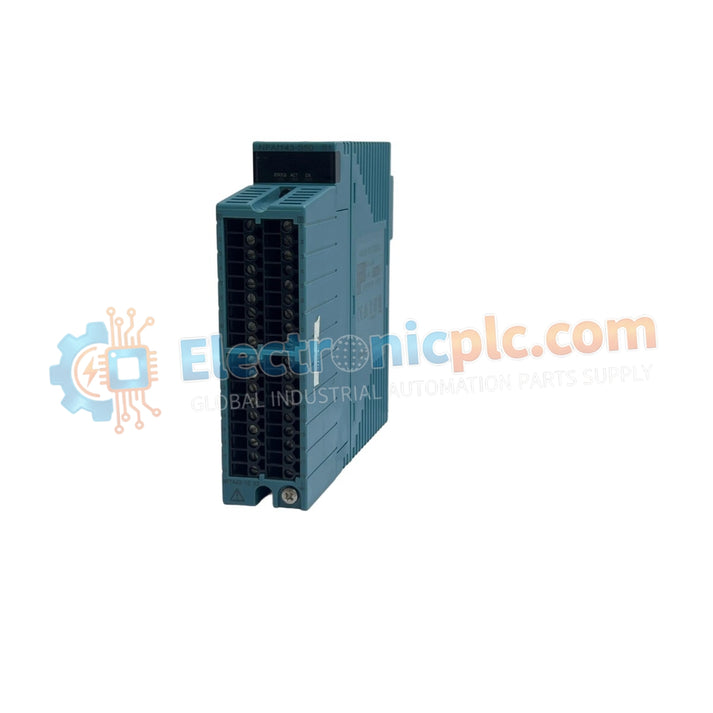

تم تكوين وحدة Yokogawa NFAI141-H00/CCC01 (وحدة الإدخال التناظرية NFAI141-H00) لاكتساب إشارة العملية عالية الكثافة في منصات أنظمة التحكم الموزعة، وتوفر تنفيذًا كهربائيًا فيزيائيًا مباشرًا لمراقبة حلقة HART ذات 16 قناة و4-20 مللي أمبير.

تفكيك اللاحقة ومصفوفة النموذج

• NFAI141: معرّف النموذج الأساسي لوحدات الإدخال التناظرية 4-20 مللي أمبير ذات 16 قناة.
• -H: يشير إلى دعم الاتصال الرقمي لبروتوكول HART.
• 00: تكوين نوع الأجهزة الأساسي.
• /CCC01: تجميع غطاء الموصل المتكامل لإنهاء كابل MIL المتوافق.

مواصفات الأجهزة

FOUNDATION Fieldbus وعزل القناة

تم تصميم بنية NFAI141-H00 لاكتساب البيانات التناظرية المبسّطة داخل رفوف DCS. تدعم الوحدة تراكب بروتوكول HART، مما يسمح بمراقبة المتغيرات الثانوية وتشخيص الأجهزة جنبًا إلى جنب مع إشارة 4-20 مللي أمبير التناظرية الأساسية. كونها وحدة غير معزولة، فقد تم تحسينها للتطبيقات التي يكون فيها مرجع الحلقة الجانبية المشتركة شائعًا لنظام التحكم أو حيث تم توفير عزل حلقة خارجية على مستوى الطرف.

الأسئلة المتداولة

س: هل الطبيعة غير المعزولة لـ NFAI141-H00 تقيد تطبيقها في حلقات المجال؟

ج: نظرًا لأن القنوات غير معزولة، يجب توخي الحذر لضمان أن الفولتية الوضع المشترك بين القنوات لا تتجاوز مواصفات النظام؛ يلزم وجود عوازل خارجية إذا كان العزل الجلفاني الخاص بالحلقة ضروريًا.

س: ما وظيفة غطاء الموصل CCC01؟

ج: يوفر CCC01 حماية ميكانيكية وتخفيف الضغط لواجهة موصل MIL، مما يضمن بقاء الكابل متزاوجًا بشكل آمن مع الوحدة أثناء ملفات تعريف الاهتزاز القياسية في الخزانة.

إرشادات التثبيت الميداني

• تأكد من أن الوحدة مثبتة بالكامل على اللوحة الخلفية لرف الإدخال/الإخراج لضمان اتصال مستقر مع وحدة التحكم.
• تحقق من أن حزمة الأسلاك، المؤمنة بواسطة غطاء موصل ACCC01، لا تمارس عزمًا جانبيًا على دبابيس الوحدة الأمامية.
• تأكد من أن إجمالي تيار الإدخال لأي حلقة لا يتجاوز الحد المسموح به البالغ 27 مللي أمبير لمنع تشبع المقاومة التحويلية الداخلية أو تلفها.
• حافظ على بيئة تشغيل نظيفة؛ نظرًا لأن هذه الوحدة عالية الكثافة وغير معزولة، فإن تراكم الغبار أو الجسيمات المعدنية على الموصل يمكن أن يؤدي إلى قصر الإشارة.
