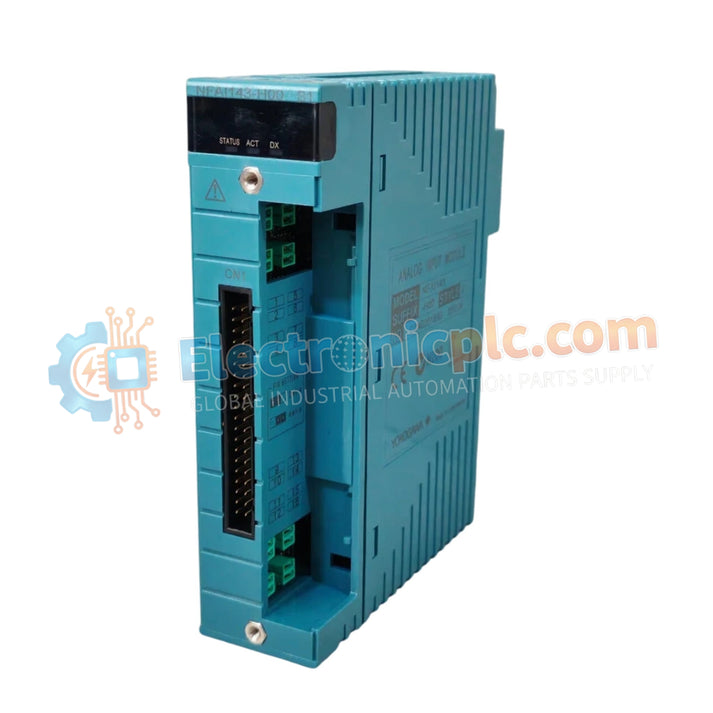

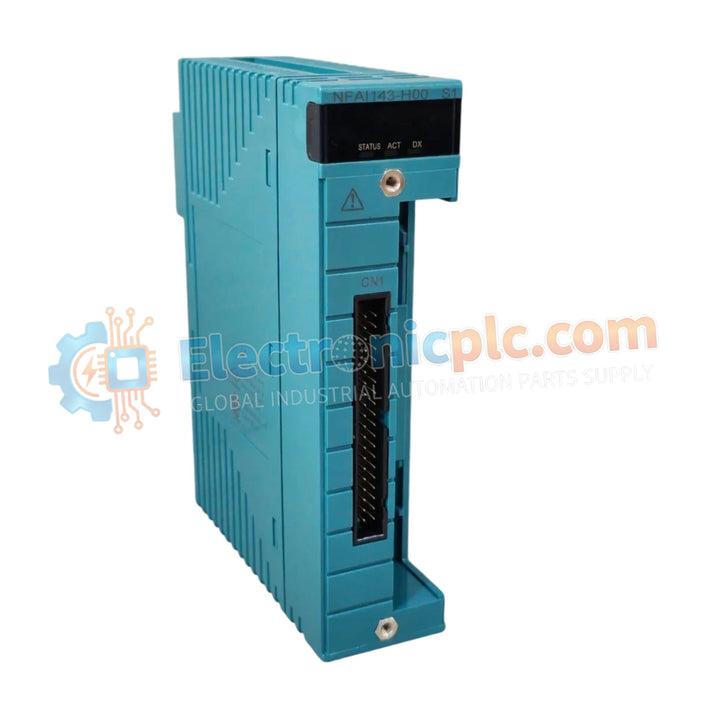

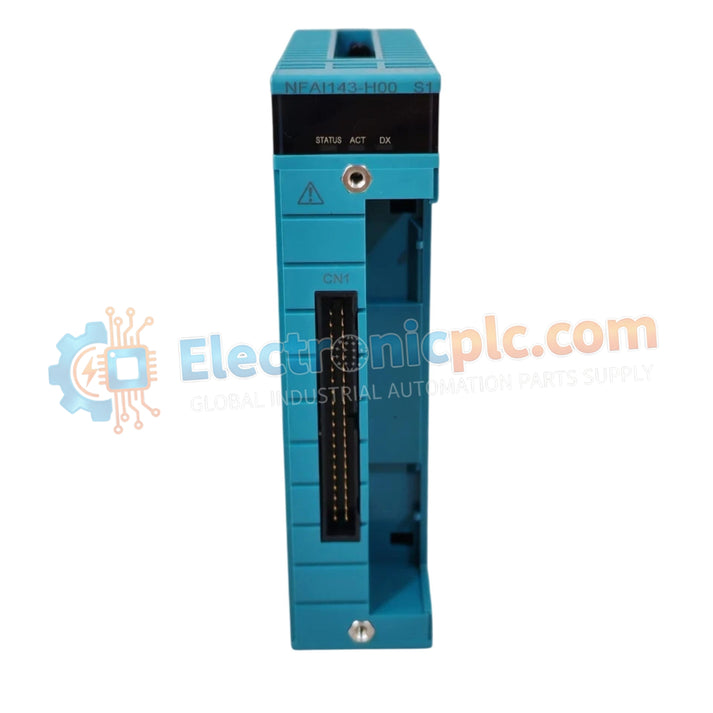

تم تصميم وحدة الإدخال التناظرية NFAI143-H50-S1 من Yokogawa (NFAI143-H50-S1) للاستحواذ على الإشارات التناظرية عالية الكثافة داخل منصات التشغيل الآلي الصناعية، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

• NFAI143: تسمية النموذج الأساسي لوحدة الأجهزة ذات المدخلات التناظرية 16 قناة.
• -H50: لاحقة التكوين تشير إلى دعم بروتوكولات الاتصال HART وتصفية الإشارات القياسية.
• -S1: لاحقة مراجعة بناء الأجهزة تحدد التصنيف البيئي الصناعي القياسي وتوافق التركيب.

مواصفات الأجهزة

بروتوكول 4-20 مللي أمبير HART Loop

تقوم الوحدة بتحويل تناظري إلى رقمي دقيق عبر ستة عشر قناة مستقلة، وتدعم اتصالات بروتوكول 4-20 مللي أمبير HART القياسية مع أجهزة الإرسال. تتحمل العزلة الكهربائية بين قنوات الإدخال وناقل النظام 1500 فولت تيار متردد لمدة دقيقة واحدة، مما يمنع تداخل حلقة الأرض والجهد العابر. ويحافظ تصفية مزود طاقة جهاز الإرسال المدمج، وحماية التيار الزائد، وإعدادات وصلة 2 أو 4 أسلاك القابلة للتهيئة على استقرار الإشارة في ظل ظروف ميدانية متغيرة.

الأسئلة المتكررة

س: هل تدعم وحدة NFAI143-H50-S1 التبديل السريع عبر الإنترنت أثناء تشغيل وحدة التحكم النشطة؟

ج: نعم، عند تركيبها ضمن بنية لوحة القاعدة وتكوين العقدة التي تدعم الصيانة عبر الإنترنت، يمكن استبدال الوحدة دون إيقاف تشغيل النظام.

س: كيف يتم توفير طاقة حلقة جهاز الإرسال عبر قنوات الإدخال الـ 16؟

ج: توفر الوحدة مصدر طاقة داخلي لجهاز الإرسال يتراوح من 24.0 إلى 25.5 فولت تيار مستمر مع حد تيار 25 مللي أمبير لكل قناة، قابل للتهيئة للتشغيل بـ 2 أو 4 أسلاك عبر دبابيس الضبط.

إرشادات التركيب الميداني

• أدخل الوحدة بإحكام في فتحة لوحة القاعدة المخصصة، مع ضمان التوصيل الصحيح لدبابيس اللوحة الخلفية قبل تثبيت مسامير التثبيت الأمامية.
• قم بإنهاء أسلاك إشارة المجال في كتل الأطراف المقابلة، مع الحفاظ على التدريع المجدول المؤرض في نقطة مرجعية واحدة لقمع التداخل الكهرومغناطيسي.
• تأكد من بقاء درجات حرارة اللوحة المحيطة ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية مع تدفق هواء عمودي كافٍ للإدارة الحرارية.
