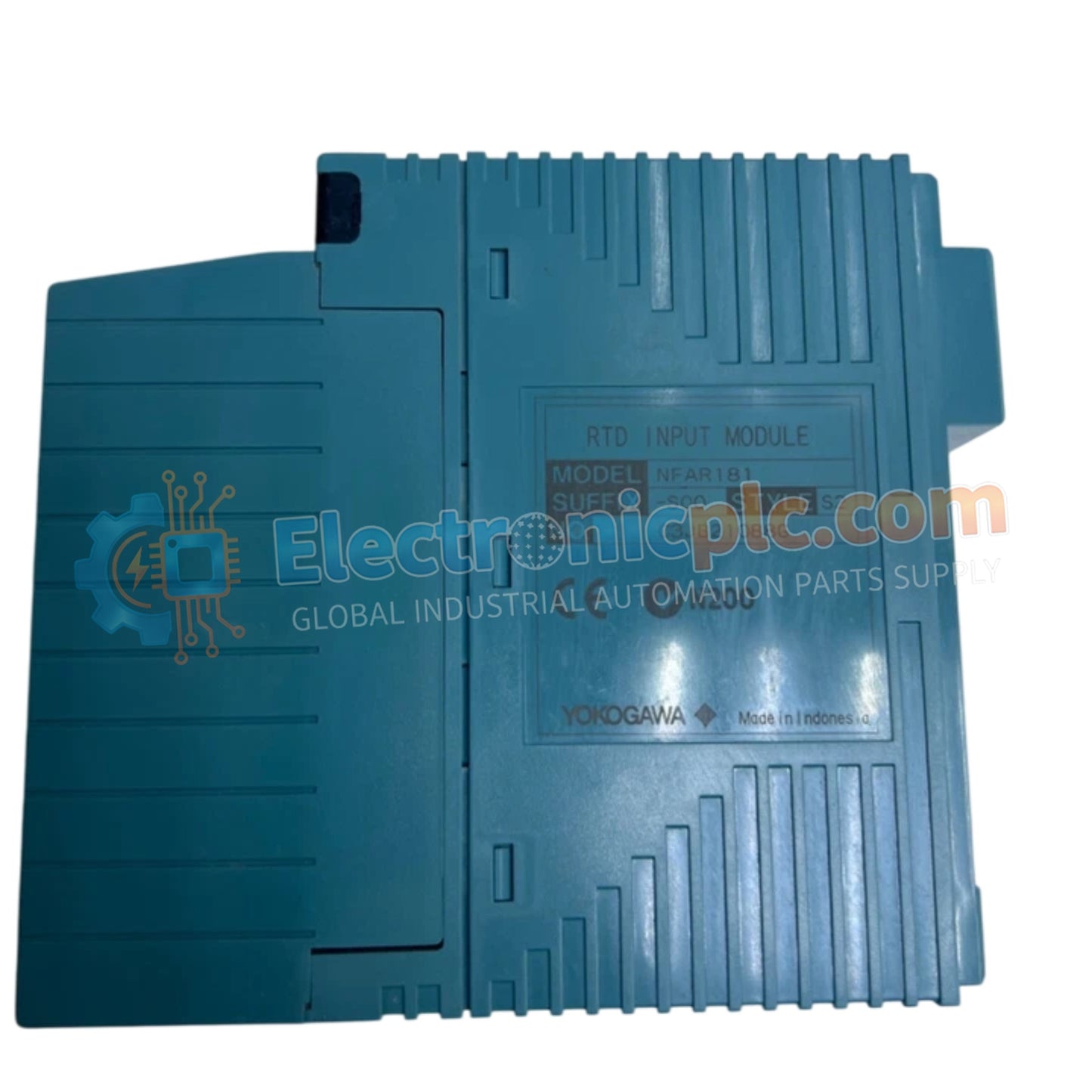

تعمل وحدة إدخال RTD Yokogawa NFAR181-S00/R8S0، والمفهرسة أيضًا باسم NFAR181، كمكون أجهزة مخصص للحصول على إشارة درجة الحرارة ذات 12 قناة ضمن منصات نظام التحكم الموزع.

مواصفات الأجهزة

التحكم في العمليات وعزل القنوات

توفر وحدة NFAR181 استشعارًا لدرجة الحرارة عالي الكثافة من خلال 12 قناة إدخال معزولة كهربائيًا. تضمن هذه البنية عزلًا فعالًا من قناة إلى أخرى، مما يمنع ضوضاء الوضع المشترك وحلقات التأريض من التأثير على دقة القياس في بيئات التحكم الموزع. تسهل الوحدة معالجة إشارة RTD الدقيقة بأقل انحراف في درجة الحرارة، بحد أقصى 30 جزءًا في المليون/درجة مئوية. وهي مُحسّنة للتكامل مع تكوينات RTD ذات 4 أسلاك أو 3 أسلاك أو سلكين، بشرط ألا تتجاوز المقاومة الكلية لكل سلك 40 أوم.

الأسئلة الشائعة

س: هل NFAR181-S00/R8S0 متوافق مع التبديل السريع أثناء التشغيل؟

ج: نعم، تدعم هذه الوحدة التبديل السريع ضمن بيئة نظام N-IO، مما يسمح بالاستبدال دون مقاطعة اتصال الوحدات الأخرى على نفس العقدة.

س: ما أهمية مواصفات جهد التحمل 1500 فولت تيار متردد؟

ج: يحدد هذا التصنيف حاجز العزل الكهربائي بين أطراف الإدخال الميدانية واللوحة الخلفية الداخلية للنظام، مما يحمي دائرة التحكم من العابرات أو الارتفاعات المفاجئة عالية الجهد التي تنشأ من الجانب الميداني.

إرشادات التثبيت الميداني

• تأكد من تثبيت الوحدة بإحكام في اللوحة الأساسية المخصصة للحفاظ على الاتصال الكهربائي مع ناقل اللوحة الخلفية.
• استخدم كبلات مزدوجة مجدولة ومحمية لجميع مدخلات RTD؛ تأكد من تأريض درع الكابل عند شريط التأريض الخاص بالجهاز أو الخزانة لتقليل التداخل الكهرومغناطيسي.
• تأكد من أن مقاومة السلك لكل قناة تظل أقل من حد 40 أوم لمنع انحياز القياس.
• حافظ على بيئة نظيفة خالية من الغبار الموصل عند الوصول إلى كتل الأطراف لمنع حدوث دوائر قصيرة عرضية عبر قنوات الإدخال الـ 12.
