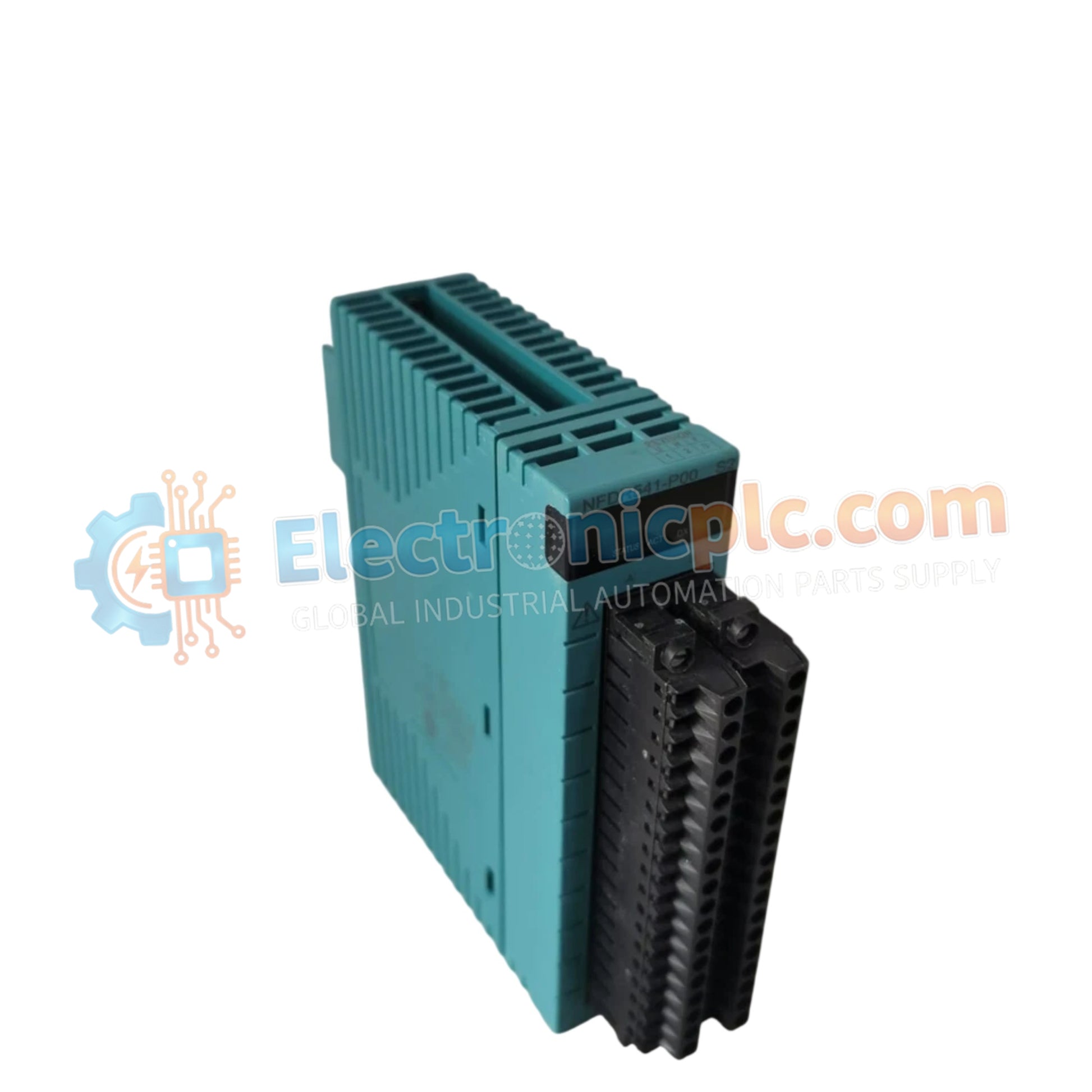

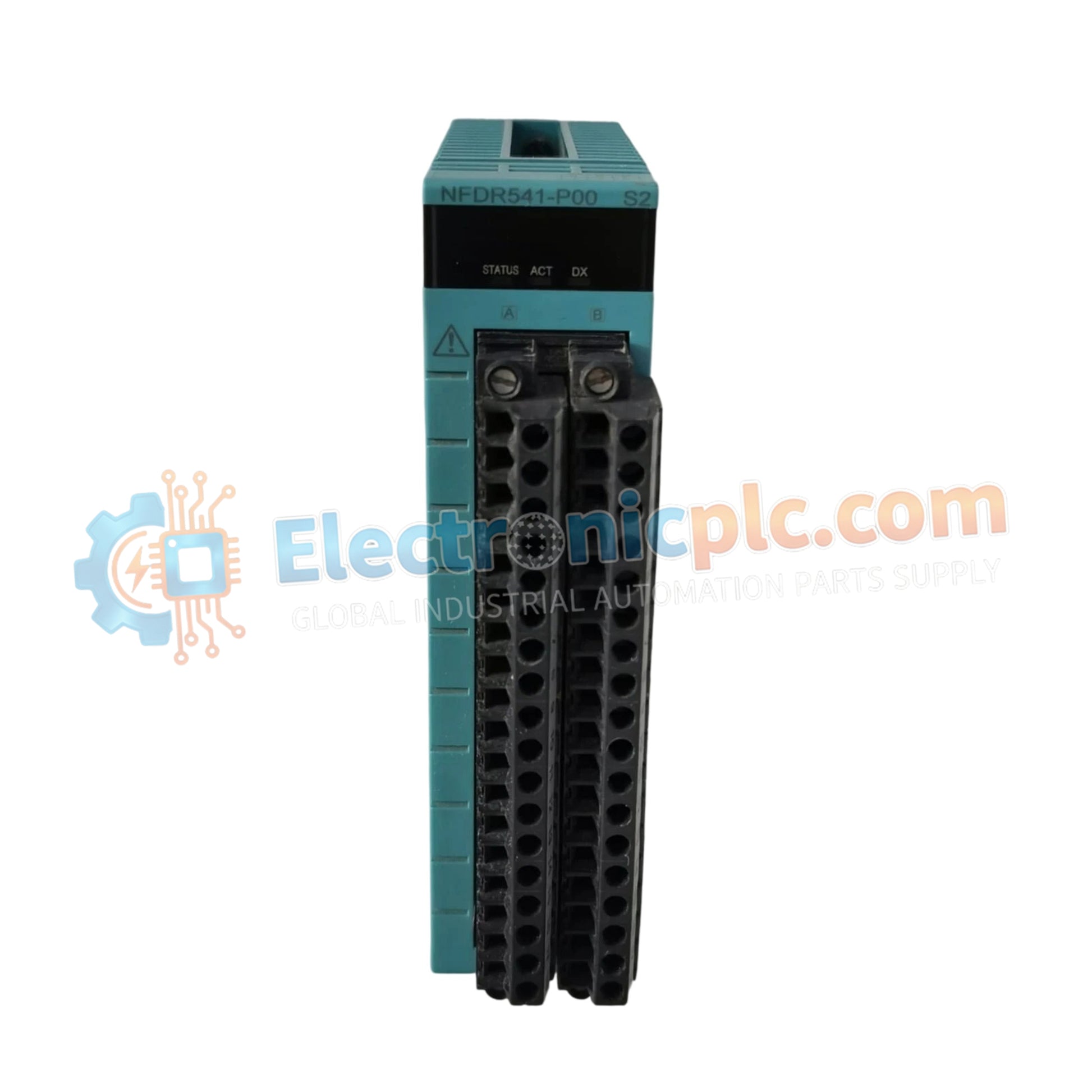

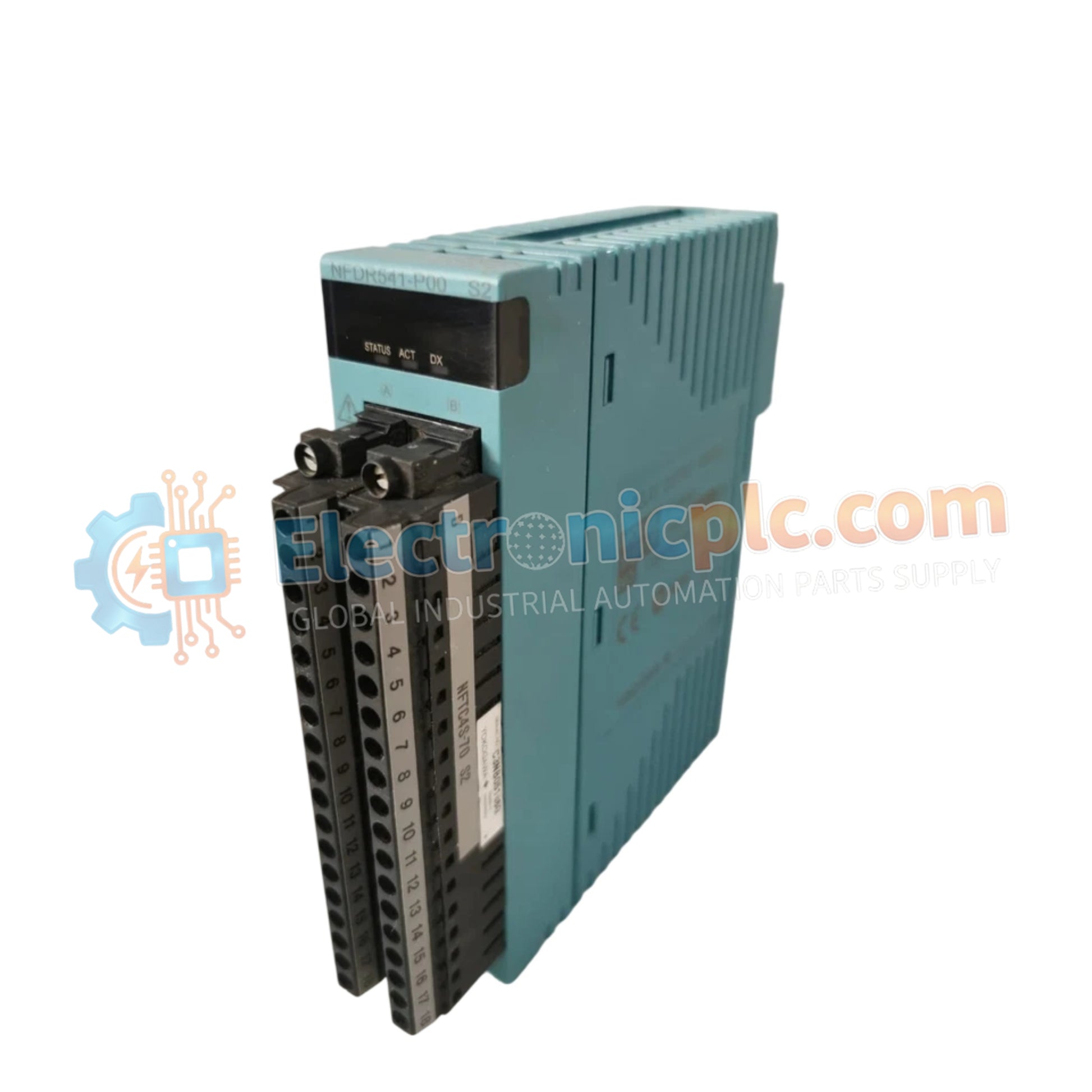

تم تكوينه للتحكم المنفصل في أنظمة التحكم الذاتي STARDOM، ويوفر YOKOGAWA NFDR541-P00 S2 (وحدة خرج التتابع NFDR541) تنفيذًا ماديًا/كهربائيًا مباشرًا. تدير مكونات الأجهزة هذه 16 قناة اتصال جافة مستقلة، مما يسهل تبديل الملفات اللولبية ومرحلات التوصيل والمؤشرات داخل منصات التحكم FCN أو FCJ.

مواصفات الأجهزة

التحكم الصناعي وعزل الإشارة

يوفر NFDR541-P00 S2 عزلًا كهربائيًا قويًا بين دوائر التحكم الداخلية وجهات الاتصال الخارجية. بفضل تصنيف جهد العزل البالغ 2000 فولت تيار متردد، تمنع هذه الوحدة العابرين عاليي الجهد في الجانب الميداني من الانتشار إلى ناقل تحكم FCN/FCJ. تسمح بنية الاتصال الجاف بتكامل متعدد الاستخدامات عبر مستويات جهد متعددة، مما يدعم أحمال التيار المستمر حتى 110 فولت وأحمال التيار المتردد حتى 240 فولت دون الحاجة إلى مراحل تحويل إشارة خارجية.

الأسئلة المتداولة

س: هل يدعم NFDR541-P00 S2 التبديل السريع للصيانة؟

ج: يُسمح بالتبديل السريع بشرط أن يسمح تصميم النظام وتكوين الوحدة الأساسية باستبدال الوحدة عبر الإنترنت؛ ومع ذلك، يجب عزل طاقة المجال عن نقاط تلامس المرحل قبل الإزالة لضمان سلامة المشغل ومنع حدوث شرارة كهربائية.

س: هل قنوات الإخراج الـ 16 قابلة للعنونة بشكل مستقل ومعزولة عن بعضها البعض؟

ج: القنوات قابلة للعنونة بشكل مستقل لمنطق التحكم؛ ومع ذلك، يجب على المستخدمين التحقق من تجميع الطرف المشترك في كتلة الأطراف لتأكيد حدود العزل بين مجموعات القنوات المحددة.

إرشادات التركيب الميداني

• تأكد من فصل الطاقة عن اللوحة الخلفية لـ FCN/FCJ قبل تركيب الوحدة لتجنب إغلاق جهات التلامس عن طريق الخطأ أو أخطاء الاتصال باللوحة الخلفية.
• قم بتثبيت أطراف المشبك الضاغط بإحكام؛ استخدم الحلقات على الأسلاك المجدولة لمنع الاهتراء وضمان مسار كهربائي منخفض المقاومة.
• بالنسبة للأحمال الاستقرائية، قم بتركيب دوائر امتصاص أو ثنائيات منع خارجية لحماية جهات التلامس من ارتفاعات الجهد العالية التي تتولد أثناء فصل الطاقة.
• تأكد من أن إجمالي تيار الحمل لا يتجاوز حدود التبديل المقدرة للوحدة لجهد التيار المتردد أو التيار المستمر المطبق.
• تأكد من أن موقع التركيب يحافظ على نطاق درجة حرارة يتراوح بين -10 و 55 درجة مئوية لمنع تدهور ملف الترحيل أو إرهاق جهة الاتصال.
