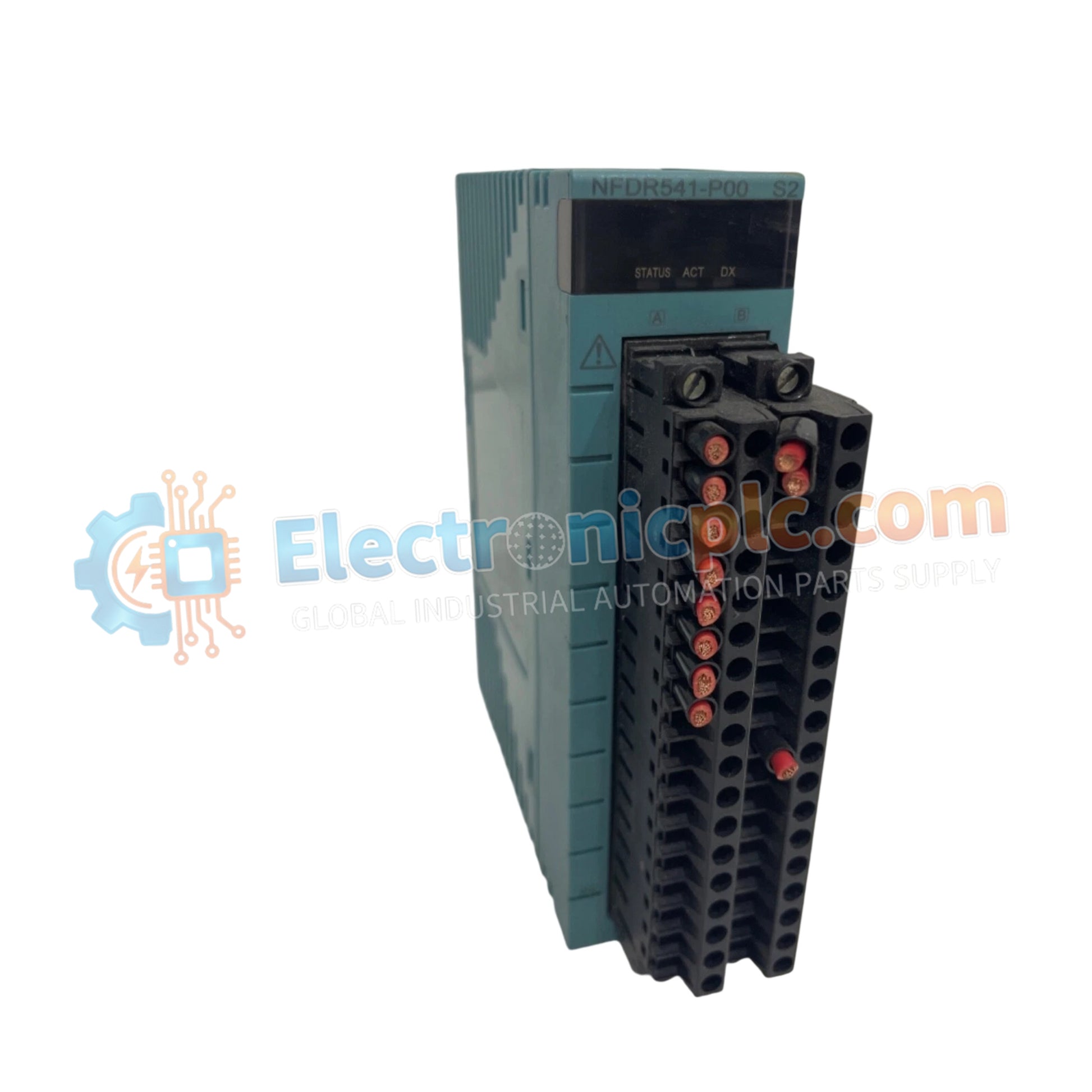

تم تكوين وحدة إخراج المرحل YOKOGAWA NFDR541 (NFDR541) للتبديل بتغذية مرحلية في أنظمة التحكم الذاتية، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لبنى منصة STARDOM.
| المعلمة | المواصفات |
|---|---|
| النموذج | NFDR541 |
| الماركة | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 3.3 سم × 12.7 سم × 12.7 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 780 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر |
| قنوات الإخراج | 16 قناة مرحل تلامس جاف |
| تقييمات التبديل | تيار مستمر: 24 إلى 110 فولت عند 5 أمبير كحد أقصى؛ تيار متردد: 100 إلى 240 فولت عند 3 أمبير كحد أقصى |
تتضمن الوحدة عزلًا قويًا من قناة إلى قناة ومن الطاقة إلى الدائرة الكهربائية مصنّفًا عند 2000 فولت تيار متردد لمنع حلقات الأرض والتغذية الراجعة العابرة عالية الجهد عبر حلقات التبديل الصناعية متعددة الأحمال. تقوم دوائر تكييف الإشارة بتحويل حالات التحكم الرقمي إلى إغلاقات تلامس جافة موثوقة للملفات اللولبية الميدانية والمؤشرات والمشغلات. يراقب تتبع التشخيص المدمج باستمرار حالات ملف المرحل واستقرار ناقل الطاقة للوحة الخلفية، مما يضمن التنفيذ الدقيق والإبلاغ عن الأخطاء داخل شبكات وحدات التحكم FCN و FCJ.
س: ما هي سعة التيار القصوى للتبديل لكل قناة لأحمال التيار المستمر والتيار المتردد؟
ج: تدعم وصلات المرحل ما يصل إلى 5 أمبير لكل قناة لأحمال التيار المستمر (24 إلى 110 فولت) وما يصل إلى 3 أمبير لكل قناة لأحمال التيار المتردد (100 إلى 240 فولت).
س: هل تدعم وحدة NFDR541 الإدخال والإزالة الساخنة أثناء التشغيل؟
ج: تتطلب الصيانة المادية إلغاء تنشيط مصادر الطاقة الميدانية الخارجية المتصلة بأطراف المرحل لمنع تكون القوس الكهربائي وحماية مكونات التبديل الداخلية.
قم بتركيب وحدة NFDR541 بإحكام على قضبان DIN الصناعية القياسية أو حاويات الألواح المباشرة، مع ضمان وجود مسافة كافية فوق وتحت الغلاف لتبديد الحرارة. قم بإنهاء توصيل أسلاك المشغل الميداني بأطراف التثبيت بالضغط باستخدام كابلات ذات تصنيف مناسب، مع الاحتفاظ بتركيب صمامات ثنائية لمنع الحمل الاستقرائي عبر أحمال التيار المستمر. تحقق من أمان التثبيت الطرفي وتأكد من حدود تحمل جهد العزل قبل تنشيط النظام.
