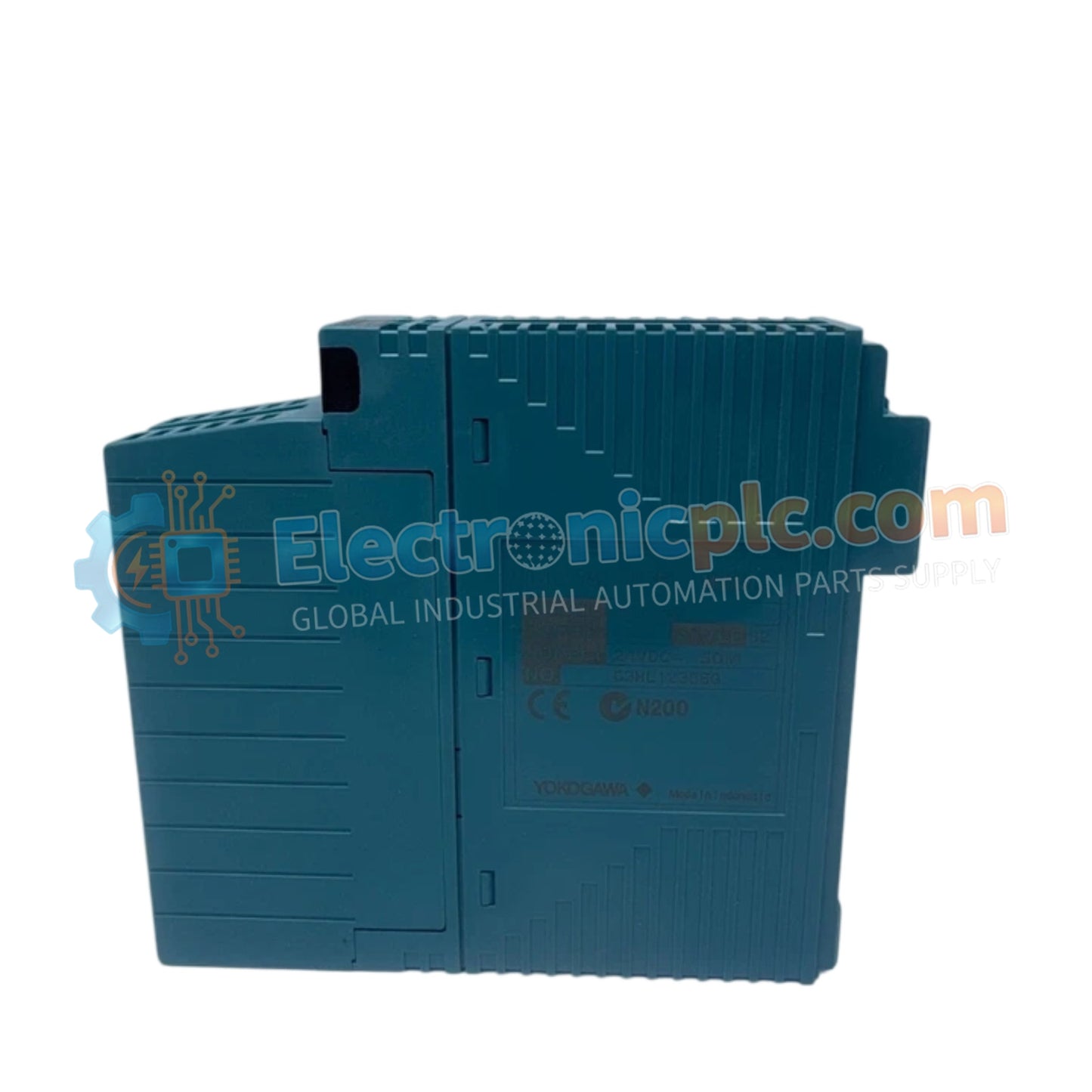

تم تكوين وحدة YOKOGAWA NFDV551-P10 S2 (وحدة الإخراج الرقمي NFDV551) للتحكم المنفصل في أنظمة Stardom، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تدير هذه المكونات المادية 32 قناة إخراج رقمية، مما يتيح تبديل المشغلات والمرحلات في جانب المجال من خلال تكوينات منطقية غاطسة أو مصدرية عند 24 فولت تيار مستمر اسميًا.

المواصفات الفنية

التحكم الصناعي واتصال الشبكة الحتمي

تم تحسين وحدة NFDV551-P10 S2 لتطبيقات الإدخال/الإخراج عالية الكثافة حيث يكون التبديل الحتمي مطلوبًا. من خلال استخدام بنية إخراج مرنة غاطسة/مصدرية، تتكيف الوحدة مع متطلبات تشغيل المرحلات أو الملفات اللولبية المختلفة في جانب المجال. توفر الدوائر الداخلية عزلًا كهربائيًا بين مصدر الطاقة الجانبي المنطقي وقنوات الإخراج الميداني، مما يساعد على منع الارتفاعات العابرة من التغذية العكسية إلى ناقل Stardom الخلفي.

الأسئلة المتكررة

س: هل تدعم NFDV551-P10 S2 التبديل السريع تحت الحمل؟ ج: التبديل السريع مدعوم بشكل عام في هيكل Stardom المعياري، ولكن يجب فصل الطاقة الخارجية من جانب المجال عن كتلة التوصيل الطرفية قبل إزالة الوحدة لمنع حدوث قوس كهربائي عند مسامير الواجهة.

س: هل يمكن استخدام تصنيف 2 أمبير لكل قناة في وقت واحد على جميع القنوات الـ 32؟ ج: قد تتجاوز عملية الحمل الكامل المتزامنة على جميع القنوات حدود تبديد الحرارة لهيكل الوحدة؛ ارجع إلى منحنيات خفض تصنيف الوحدة للحصول على أقصى سحب تيار إجمالي مسموح به لكل فتحة في اللوحة الخلفية.

إرشادات التركيب الميداني

• تأكد من إيقاف تشغيل اللوحة الخلفية لـ Stardom قبل إدخال الوحدة في الوحدة الأساسية لتجنب التلف المحتمل لناقل الاتصالات.
• ثبت مجموعة كتلة التوصيل الطرفية بإحكام بلوحة واجهة الوحدة لضمان اتصال منخفض المقاومة بأسلاك الإخراج الجانبية.
• تحقق من قطبية مصدر الطاقة الميداني 24 فولت تيار مستمر قبل التوصيل؛ قد يؤدي الاتصال غير الصحيح إلى تلف مرحلة الإخراج الغاطس/المصدر.
• قم بتنفيذ الثنائيات العاكسة المناسبة على الأحمال الاستقرائية (مثل المرحلات الكهرومغناطيسية أو الملفات اللولبية) لقمع القوة الدافعة الكهربائية العكسية وإطالة عمر الوحدة.
• تأكد من أن تثبيت سكة DIN آمن ويوفر خلوصًا كافيًا لتدفق الهواء، مما يضمن بقاء درجة الحرارة المحيطة ضمن النطاق من -20 إلى 70 درجة مئوية.
