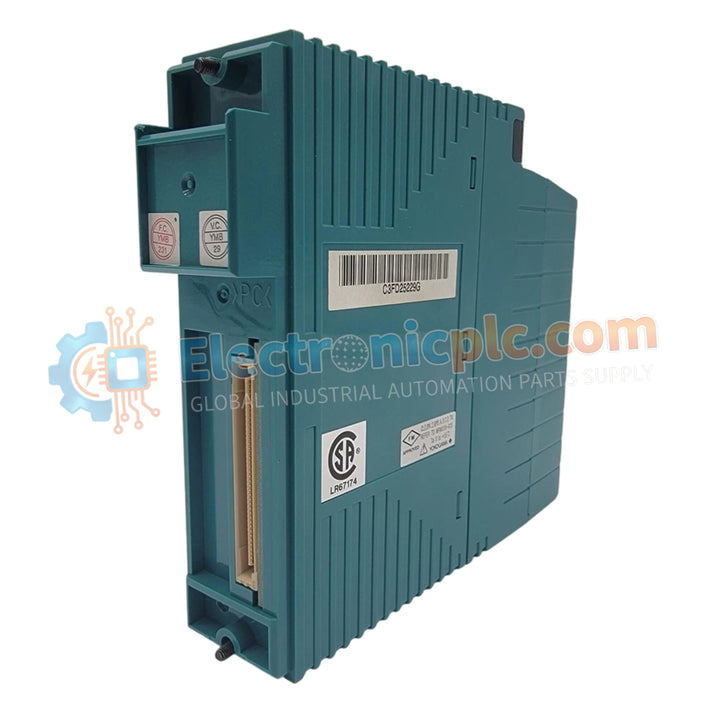

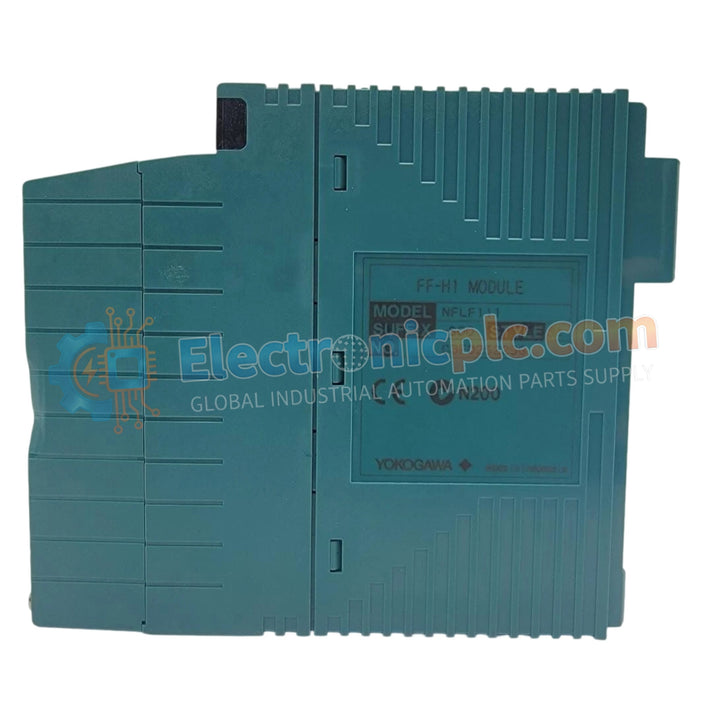

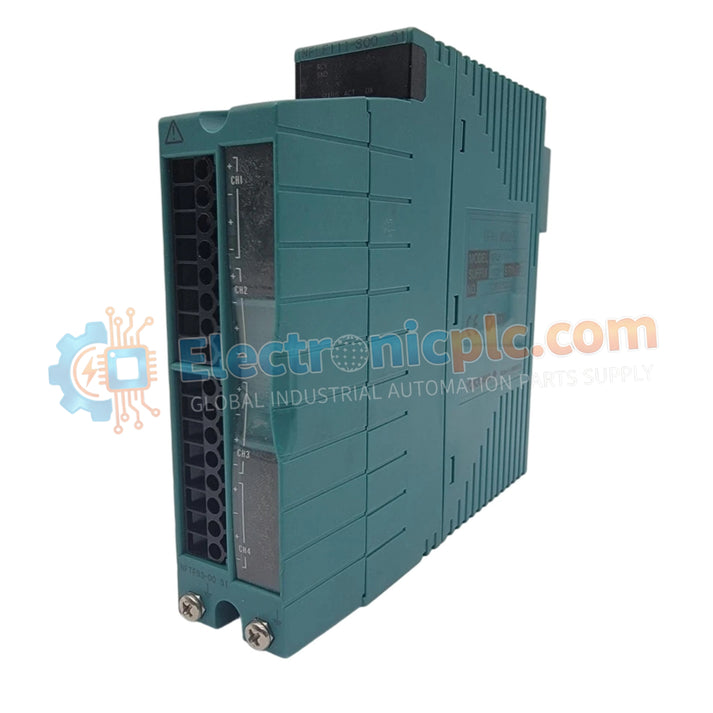

تم تكوين وحدة Yokogawa NFLF111-S00/F9S00 (وحدة ناقل المجال Foundation NFLF111) لتكامل الأجهزة الميدانية الرقمية في شبكات التحكم CENTUM VP وCS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا للاتصالات الرقمية ثنائية الاتجاه ومتعددة النقاط مع الأجهزة الميدانية.

توضيح اللاحقة ومصفوفة النموذج

• NFLF111: تسمية الوحدة الأساسية لواجهة اتصال ناقل المجال Foundation.
• S00: لاحقة تشير إلى تكوين الأجهزة القياسي لمعالجة إشارة ناقل المجال.
• F9S00: لاحقة إضافية تحدد الامتثال المحدد للسلامة على مستوى المنطقة أو النظام وتمكين الميزات.

مواصفات الأجهزة

التحكم الصناعي وتكامل ناقل المجال

تعمل وحدة NFLF111-S00/F9S00 كواجهة مضيفة أساسية لأقسام ناقل المجال Foundation (H1) ضمن بنية CENTUM. وتدير الجدولة المحددة لبيانات الأجهزة الميدانية، بما في ذلك متغيرات العملية وحالة التشخيص ومعلمات التكوين. تم تصميم بنية الوحدة للحفاظ على تبادل البيانات عالي التوافر، مما يسهل التكامل الفعال بين الأجهزة الميدانية الذكية ونظام التحكم الموزع (DCS). ومن خلال إزالة مهام جدولة ناقل المجال وبروتوكول الاتصال من وحدة التحكم الرئيسية، تضمن هذه الوحدة أن يظل مراقبة العمليات في الوقت الفعلي متسقة وموثوقة عبر الشبكة بأكملها.

الأسئلة الشائعة

س: هل يمكن تبديل NFLF111-S00/F9S00 ساخنًا بينما يكون قسم ناقل المجال نشطًا؟

ج: لا. لا تدعم NFLF111 التبديل الساخن. يجب إزالة الطاقة عن رف التحكم، أو عزل الوحدة عبر إجراءات برامج النظام، قبل الإزالة لمنع أي انقطاع محتمل في اتصال قسم ناقل المجال.

س: هل هذه الوحدة متوافقة مع جميع إصدارات سلسلة CENTUM CS وVP؟

ج: تعتمد التوافق على مراجعة النظام المحددة ومتطلبات قسم ناقل المجال؛ تأكد من تضمين رقم جزء الوحدة في قائمة توافق الأجهزة الخاصة بنظامك قبل النشر.

إرشادات التركيب الميداني

1. تأكد من إدخال الوحدة بالكامل في فتحة الرف المخصصة، مع محاذاة موصلات اللوحة الخلفية بعناية لمنع التلف الميكانيكي أو عدم محاذاة الأطراف.
2. أحكم ربط براغي التثبيت بإحكام لضمان تأسيس أرضية الهيكل، وهو أمر حيوي للحفاظ على حماية إشارة ناقل المجال ومناعة الضوضاء.
3. تحقق من إنهاء أسلاك قسم ناقل المجال H1 بشكل صحيح في طرفي الكابل لمنع انعكاسات الإشارة وأخطاء الإرسال.
4. حافظ على فصل كابلات إشارة ناقل المجال عن خطوط الطاقة عالية التيار للحفاظ على سلامة الاتصال الرقمي H1.
5. بعد التثبيت الفعلي، استخدم محطة الهندسة للتحقق من أن الوحدة قد تم التعرف عليها بشكل صحيح بواسطة نظام التحكم الموزع (DCS) وأن اتصالات الجهاز قد تم تأسيسها على القسم.
