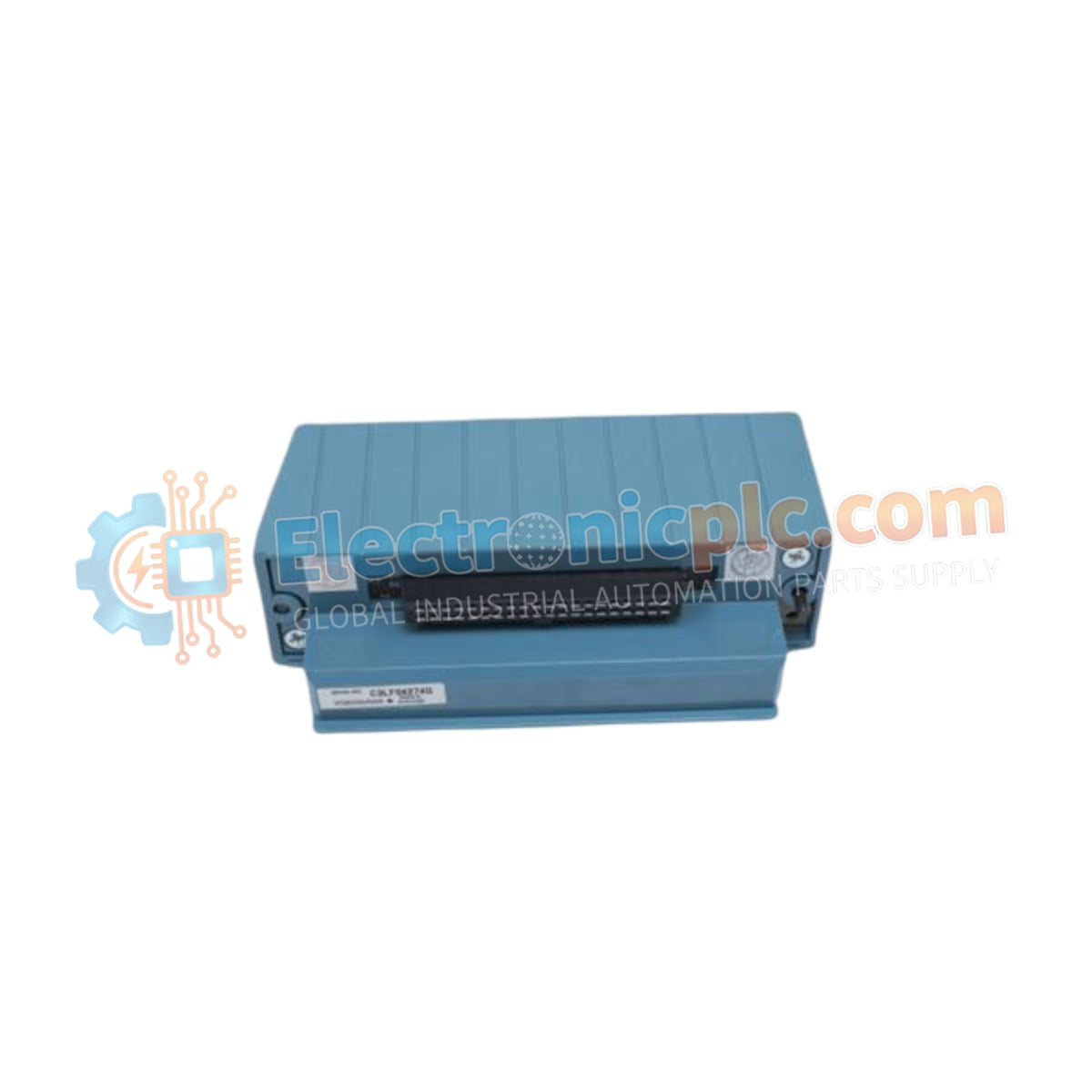

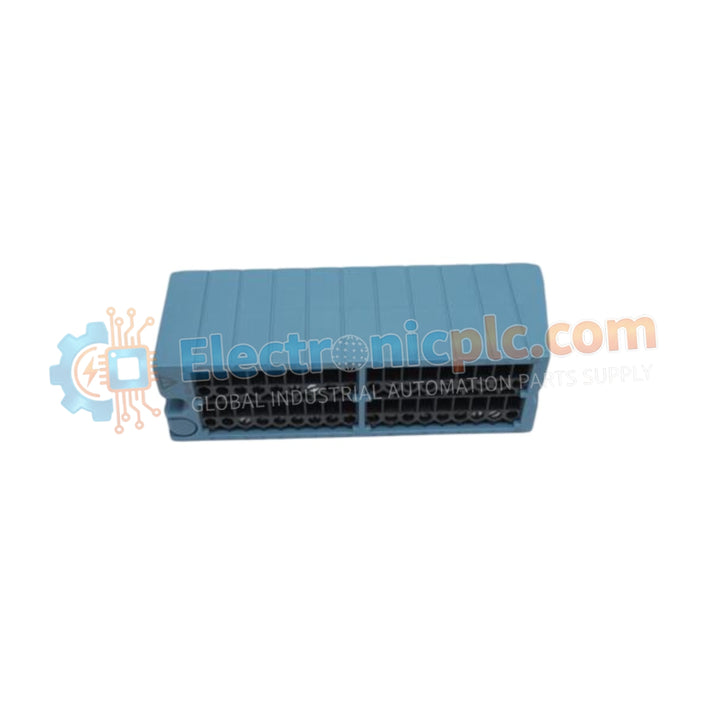

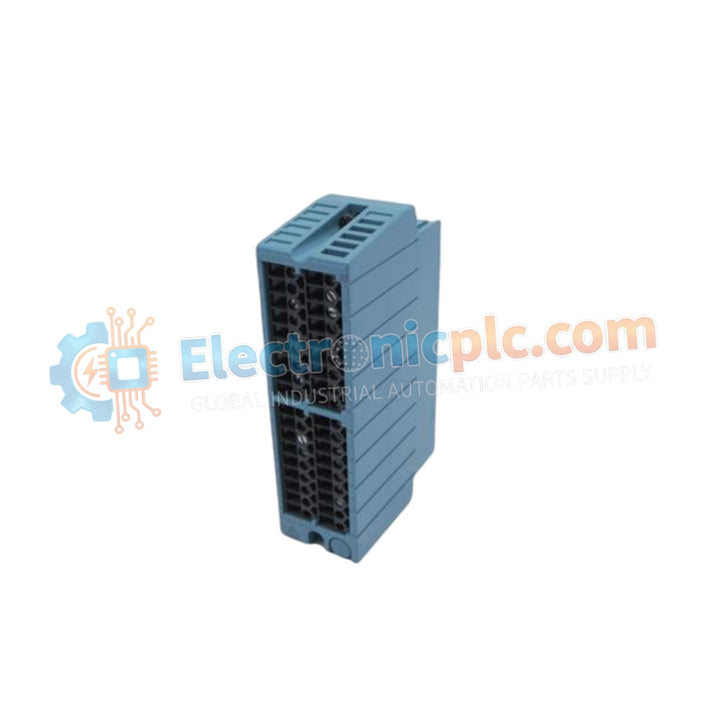

تم تكوين وحدة Yokogawa NFTA4S-10 (وحدة الإدخال التناظرية NFTA4S-10) لاكتساب الإشارات التناظرية في منصات التحكم STARDOM، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتحويل الإشارة التناظرية إلى رقمية من 16 قناة.

مواصفات الأجهزة

التحكم في العمليات وتحويل الإشارات

تعمل الوحدة كواجهة أساسية لأدوات القياس الميدانية، حيث تقبل مدخلات 4-20 مللي أمبير أو 1-5 فولت تيار مستمر القياسية وتقوم بتحويل عالي الدقة لمعالجة المتحكم. بينما تستخدم البنية قنوات غير معزولة، فإنها تحافظ على عمق تحويل ثابت يبلغ 16 بت عبر جميع المدخلات الـ 16 لضمان دقة بيانات العملية. تم تصميم الوحدة للعمل ضمن نطاق درجة حرارة صناعي، مما يضمن بقاء دوائر التحويل التناظري إلى الرقمي مستقرة في ظل ظروف بيئية متغيرة دون تدهور عتبة الدقة +/- 0.1%.

الأسئلة الشائعة

س: هل تدعم NFTA4S-10 التبديل السريع داخل رف المتحكم؟

ج: تعتمد القدرة على إجراء التبديل السريع على اللوحة الخلفية لرف STARDOM ونظام توزيع الطاقة المحددين. راجع دليل أجهزة النظام لتأكيد دعم إجراءات الصيانة عبر الإنترنت لهذه الوحدة.

س: كيف يتم اختيار نوع الإدخال للقنوات الـ 16؟

ج: يتم عادةً إدارة تهيئة الإدخال لـ 4-20 مللي أمبير أو 1-5 فولت تيار مستمر من خلال معلمات برنامج هندسة STARDOM، التي تتحكم في مسار الإشارة الداخلية ومنطق مقاومة التحويل للوحدة.

إرشادات التثبيت الميداني

1. تأكد من عزل طاقة النظام قبل تثبيت الوحدة في الرف لمنع تلف دبابيس اتصال اللوحة الخلفية.
2. بالنسبة لمدخلات حلقة 4-20 مللي أمبير، تأكد من استمرارية الحلقة المناسبة وتحقق من مقاومة الحمل الصحيحة ضمن تهيئة الأسلاك الميدانية.
3. استخدم كبلات مزدوجة مجدولة ومحمية لجميع الإشارات التناظرية لتقليل التداخل الكهرومغناطيسي (EMI) والضوضاء المحتملة للإشارة في بنية القناة غير المعزولة.
4. تحقق من توافق المشتركات المشتركة للإشارة الميدانية مع التصميم غير المعزول للوحدة لتجنب حلقات التأريض بين الأجهزة المتصلة.
5. قم بإجراء فحص حلقة تناظرية باستخدام مولد إشارة معاير للتحقق من أن قيم الإدخال الرقمية في محطة الهندسة تتوافق مع مستويات مصدر الإدخال.
