وصف المنتج

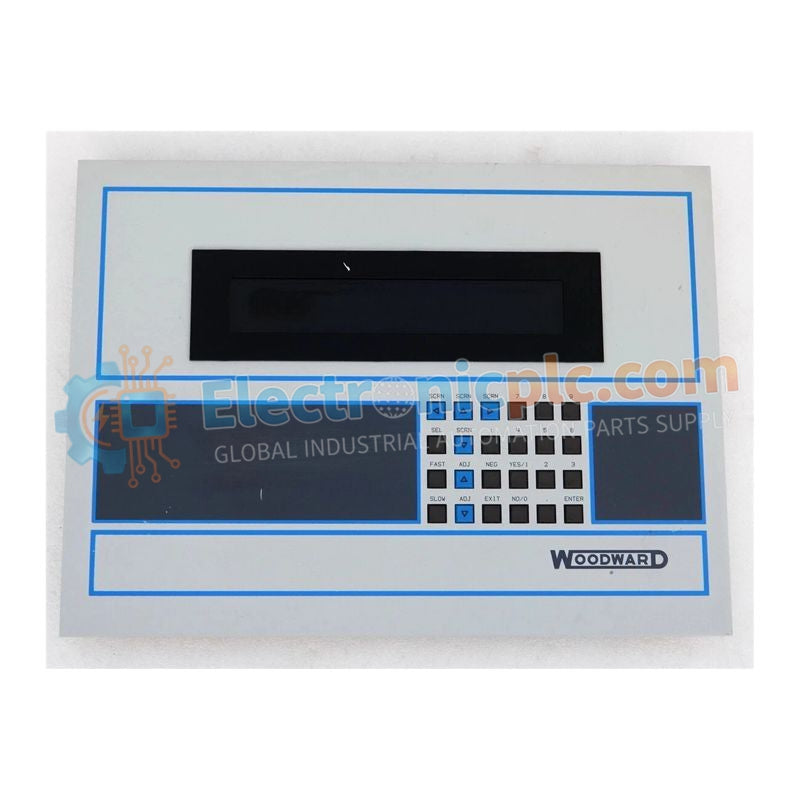

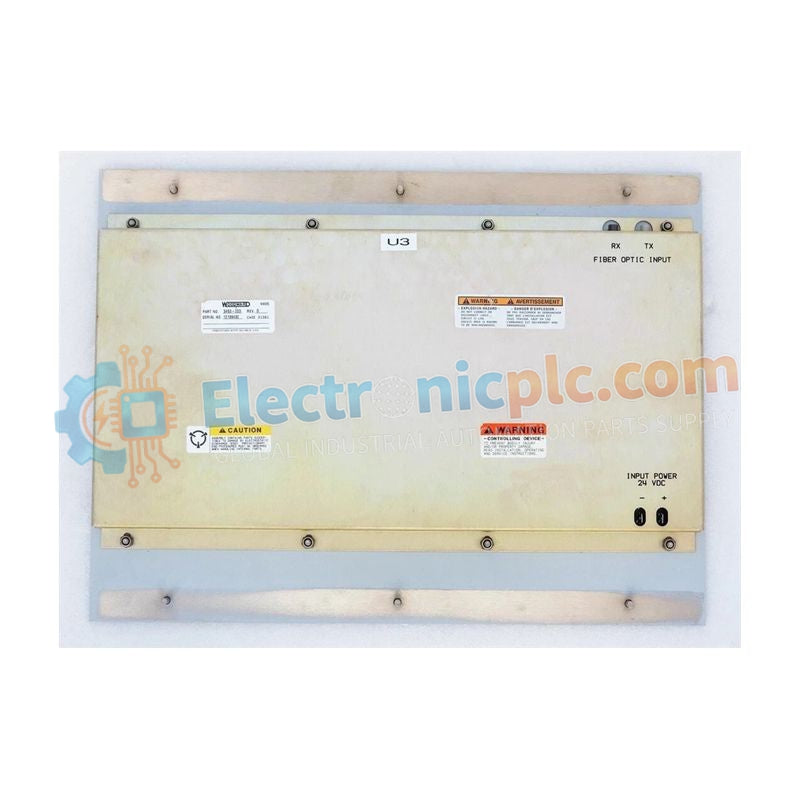

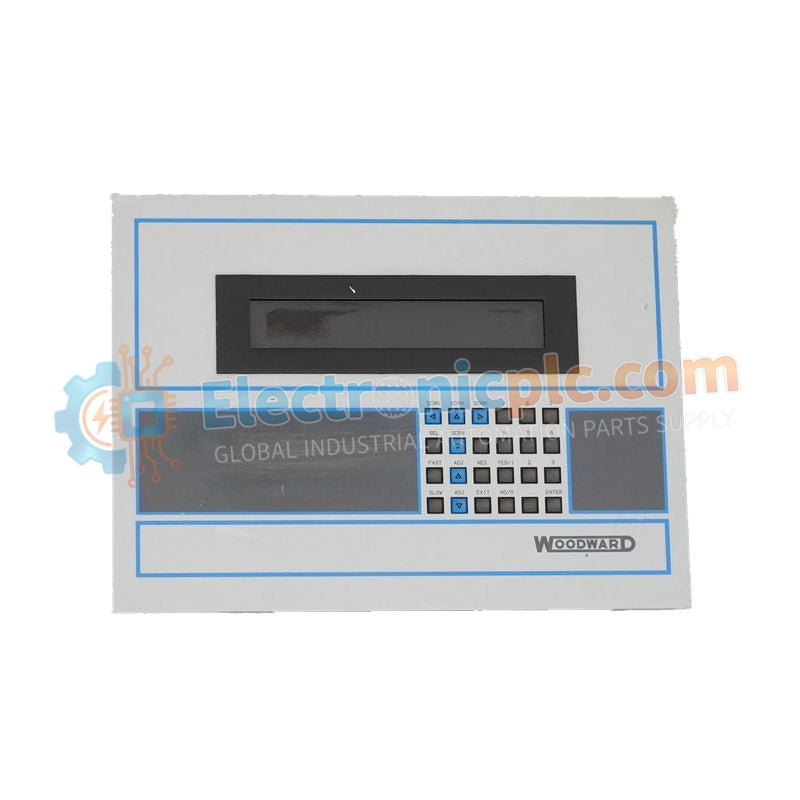

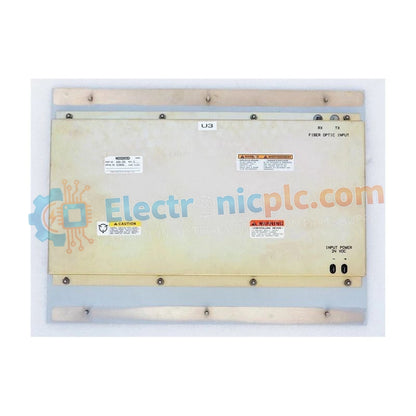

إن 5453-203 هو واجهة إنسان-آلة (HMI) متينة طورتها شركة وودوارد للاستخدام مع منصات التحكم MicroNet و MicroNet Plus. توفر لوحة العرض الأبجدية الرقمية ذات السطرين للمشغلين وصولاً مباشرًا إلى بيانات التحكم الحرجة في التوربينات والمحركات، بما في ذلك السرعة والحمل ورموز الأعطال التشخيصية، دون الحاجة إلى محطة عمل هندسية عن بعد.

تم تصميم 5453-203 للبيئات الصناعية القاسية مثل غرف التحكم في التوربينات، وغرف المحركات البحرية، وخزائن التحكم في محطات الطاقة. يضمن العرض عالي التباين الرؤية في ظل ظروف الإضاءة المتغيرة، بينما تسمح لوحة المفاتيح اللمسية المتينة بالتشغيل حتى عند ارتداء قفازات صناعية واقية.

تعمل هذه الواجهة كواجهة تشغيل محلية لمراقبة صحة النظام وإجراء تفاعلات تحكم أساسية أثناء التشغيل واكتشاف الأخطاء وإصلاحها وأنشطة الصيانة الروتينية. تتصل مباشرة بوحدة المعالجة المركزية MicroNet عبر روابط تسلسلية أو إيثرنت مخصصة (حسب التكوين).

المواصفات الفنية التفصيلية

سيناريوهات التطبيق

يستخدم 5453-203 بشكل شائع في:

• أنظمة التحكم في توربينات الغاز

• لوحات التحكم في حاكم توربينات البخار

• أنظمة التحكم في المحركات الترددية الكبيرة

• لوحات تشغيل محطات توليد الطاقة

تشمل الوظائف النموذجية مراقبة ضغط التزييت، وسرعة التوربينات، وحالة مشاركة الحمل، ومعلمات المزامنة.

الأسئلة الشائعة التقنية

هل يمكن استخدام 5453-203 لتعديل معلمات ضبط PID؟
نعم. إذا سمحت إعدادات الأمان في برنامج Woodward GAP (مبرمج التطبيقات الرسومية) ، يمكن للمشغلين المعتمدين ضبط نقاط الضبط ومعلمات الضبط مباشرة من واجهة لوحة المفاتيح.

هل تتوافق هذه الشاشة مع أنظمة Netcon 5000؟
لا. تم تصميم 5453-203 خصيصًا لهندسة MicroNet. تختلف بروتوكولات الاتصال وتصميمات التركيب عن منصات Netcon القديمة، لذلك يجب التحقق من التوافق قبل التعديل التحديثي.
