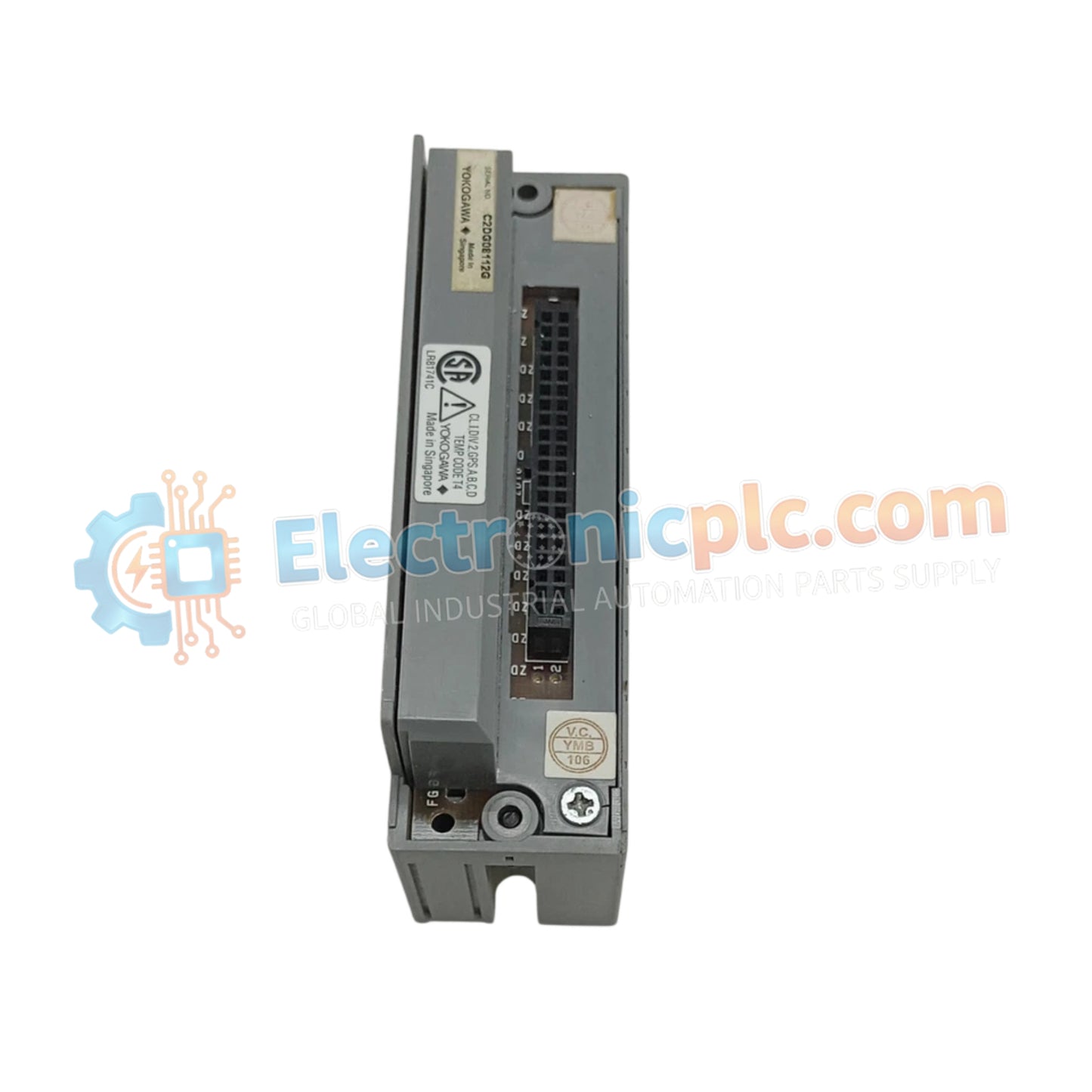

يعمل YOKOGAWA ATA4S-10 S2، والمدرج أيضًا باسم لوحة التوصيل الطرفية ATA4S-10، كمكون مادي مخصص لإنهاء الأسلاك الميدانية وتوزيع الإشارات بشكل آمن داخل منصات شبكة التحكم في العمليات CENTUM.

مواصفات الأجهزة

اتصال حلقة عملية نظام التحكم الموزع (DCS)

تعمل وحدة ATA4S-10 S2 كمجموعة واجهة غير فعالة مصممة للحفاظ على سلامة الإشارة بين أجهزة الاستشعار الجانبية الميدانية والنظام الفرعي للإدخال/الإخراج (I/O) الخاص بنظام التحكم الموزع (DCS). يضمن تصميم مشبك الضغط ضغطًا ميكانيكيًا ثابتًا على الموصلات، مما يقلل من مخاطر اتصالات المقاومة العالية التي يمكن أن تؤدي إلى ضوضاء الإشارة أو الاتصال المتقطع في بيئات بروتوكول حلقة HART 4-20 مللي أمبير. تسهل المجموعة تنظيم الأسلاك الميدانية بكفاءة مع الحفاظ على خصائص العزل الكهربائي المطلوبة لتكوينات حلقة عملية نظام التحكم الموزع القياسية.

الأسئلة الشائعة

س: ما هو مقياس السلك المتوافق مع أطراف مشبك الضغط؟

ج: تم تصميم الأطراف لاستيعاب أحجام الأسلاك الصناعية القياسية. استخدم دائمًا الحلقات المناسبة للموصلات المجدولة لضمان ضغط اتصال موحد عبر سطح المشبك ولمنع تكسر الأسلاك الفردية.

س: هل لوحة التوصيل الطرفية هذه متوافقة مع بيئات الخزانة ذات الاهتزاز العالي؟

ج: نعم، توفر آلية مشبك الضغط مقاومة اهتزاز فائقة مقارنة بأطراف من النوع اللولبي القياسية. تأكد من تثبيت الوحدة بإحكام على سكة DIN أو لوحة خزانة لتقليل الضغط الميكانيكي على نقاط الإنهاء.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت ATA4S-10 S2 على سكة DIN صناعية قياسية أو مباشرة على سطح تركيب لوحة خلفية. تأكد من أن السطح نظيف ومستوٍ لمنع التواء إطار لوحة التوصيل الطرفية.
• الأسلاك: قم بتجريد الأسلاك بالطول المحدد من قبل الشركة المصنعة. أدخل الموصل في مشبك الضغط وقم بتشغيل المشبك وفقًا لتكوين الطرف لضمان اتصال كهربائي محكم للغاز.
• التدريع: حافظ على استمرارية التدريع باستخدام ميزات التأريض المتكاملة حيثما ينطبق ذلك. تأكد من إنهاء جميع أسلاك تصريف التدريع بإحكام بقضيب التأريض المشترك المتوفر في الخزانة.
• الفحص: تحقق بشكل دوري من إحكام توصيلات مشبك الضغط أثناء الصيانة المجدولة، خاصة في البيئات المعرضة للدورات الحرارية المتكررة.
