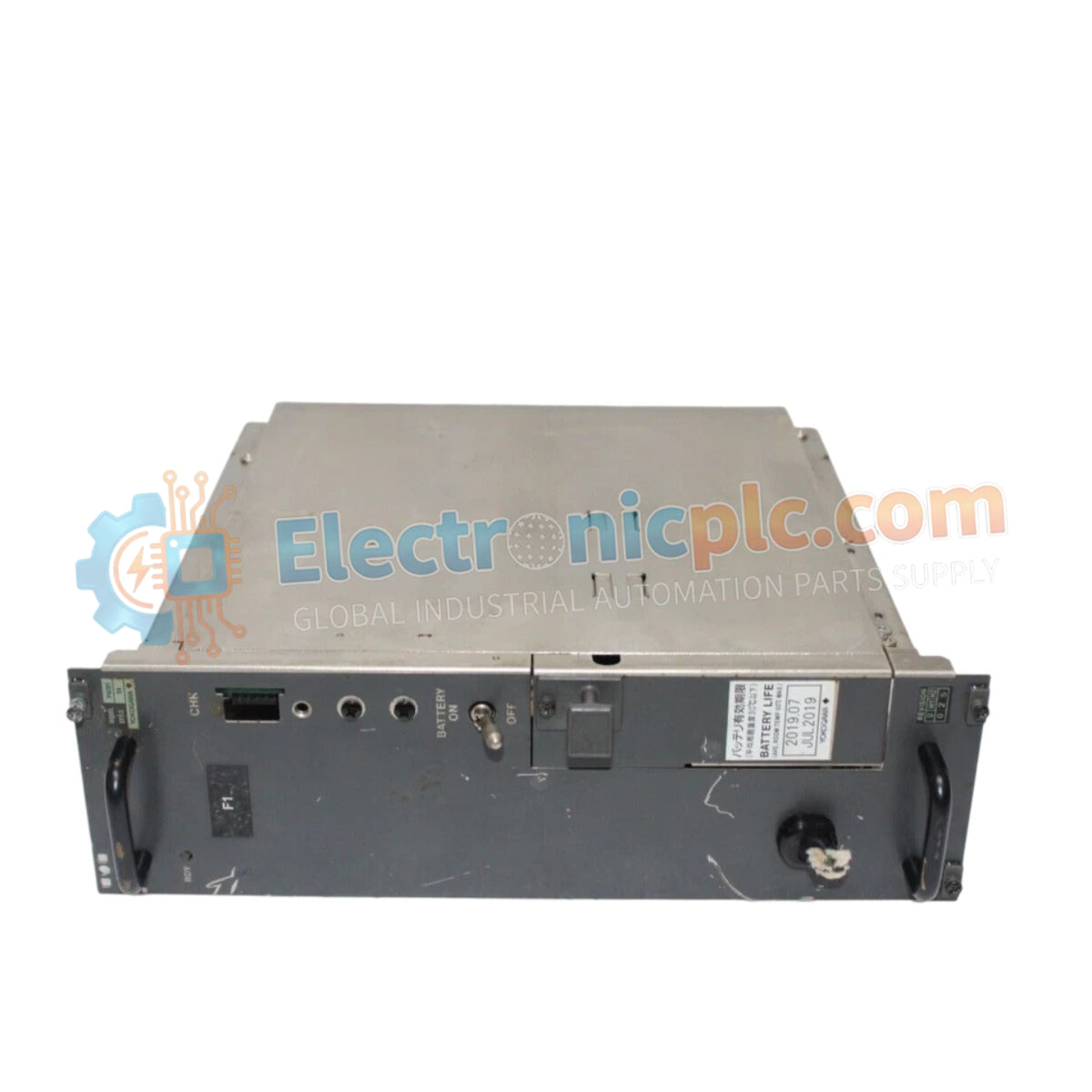

يعمل YOKOGAWA PW302 S9884AT-02، والمفهرس أيضًا باسم وحدة الطاقة PW302، كمكون أجهزة مخصص لتنظيم الطاقة ضمن بيئات التحكم Yokogawa DCS و PLC. تقوم هذه الوحدة بتحويل جهد التيار المتردد الوارد إلى طاقة تيار مستمر منظمة، مع الحفاظ على قضبان الجهد التشغيلية المطلوبة لمنطق اللوحة الخلفية للنظام وأجهزة القياس المرتبطة بالعملية.

تفاصيل اللاحقة ومصفوفة النموذج

يشير معرف النموذج PW302 S9884AT-02 إلى تكوين متخصص. تشير اللاحقة "S9884AT-02" إلى مستوى مراجعة محدد للدوائر الداخلية والواجهة الميكانيكية، مما يضمن التوافق مع متطلبات اللوحة الخلفية المحدثة في بيئات التحكم Yokogawa القديمة والنشطة.

المواصفات الفنية للأجهزة

التحكم في العمليات وعزل الإشارة

يضمن PW302 S9884AT-02 توفير جهد كهربائي ثابت، وهو أمر ضروري للحفاظ على سلامة بروتوكول حلقة HART 4-20 مللي أمبير عبر بيئة التحكم. تتميز الوحدة بعزل من قناة إلى قناة لمنع انتشار ضوضاء كهربائية ذات نمط مشترك أو حلقات أرضية بين أجزاء التحكم. بالإضافة إلى ذلك، يسهل نظام الإدارة الحرارية الداخلي تعويض التوصيل البارد (CJC)، مما يوفر الاستقرار الكهربائي المطلوب لمهام قياس التحكم في العمليات عالية الدقة.

الأسئلة المتكررة

س: هل يدعم PW302 S9884AT-02 تكوينات إمداد الطاقة الزائدة؟

ج: نعم، تدعم هذه الوحدة التشغيل المتوازي ضمن هيكل إمداد طاقة زائد. تم تصميم دوائر الناقل الداخلية لإدارة موازنة الحمل التلقائية والتحويل التلقائي عند الفشل، شريطة أن تكون كلتا الوحدتين متصلتين بخطوط إدخال طاقة مستقلة.

س: كيف يمكنني التحقق من أن الوحدة تعمل ضمن المعلمات الاسمية؟

ج: راقب مؤشرات LED للحالة في اللوحة الأمامية وتحقق من جهد الخرج للتيار المستمر عند نقاط اختبار اللوحة الخلفية باستخدام مقياس متعدد معاير. قد يشير أي انحراف عن جهد الخرج الاسمي تحت الحمل إلى تدهور المكونات الداخلية.

إرشادات التركيب الميداني

1. تأكد من أن مصدر طاقة الإدخال غير نشط قبل تركيب الوحدة على اللوحة الخلفية.
2. قم بمحاذاة الوحدة مع قضبان توجيه الهيكل وقم بتطبيق ضغط ثابت حتى تتصل دبابيس الموصل بالكامل بناقل اللوحة الخلفية.
3. أحكم ربط أجهزة التثبيت باللوحة الأمامية لضمان اتصال منخفض المعاوقة بأرضية الحماية (PE) للهيكل.
4. تحقق من جهد الخرج عند نقاط اختبار اللوحة الخلفية باستخدام مقياس متعدد معاير قبل تشغيل بطاقات الإدخال/الإخراج المتصلة.
5. افحص وصلات الأسلاك بشكل دوري للتأكد من بقاء أطراف التوصيل مشدودة، حيث يمكن أن تؤدي الاهتزازات في البيئات الصناعية إلى توصيل طاقة متقطع.
