وصف المنتج

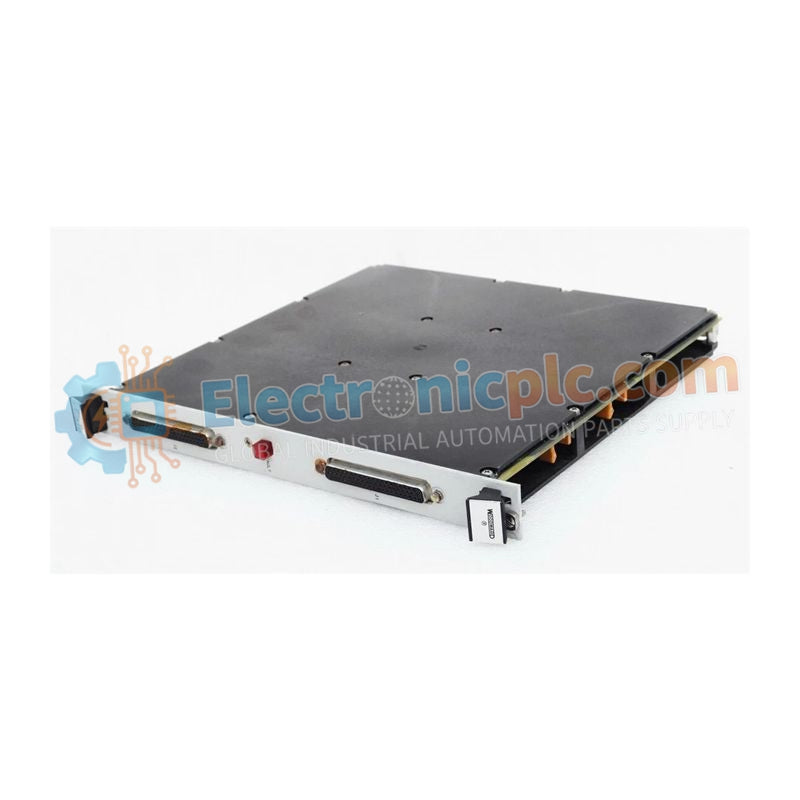

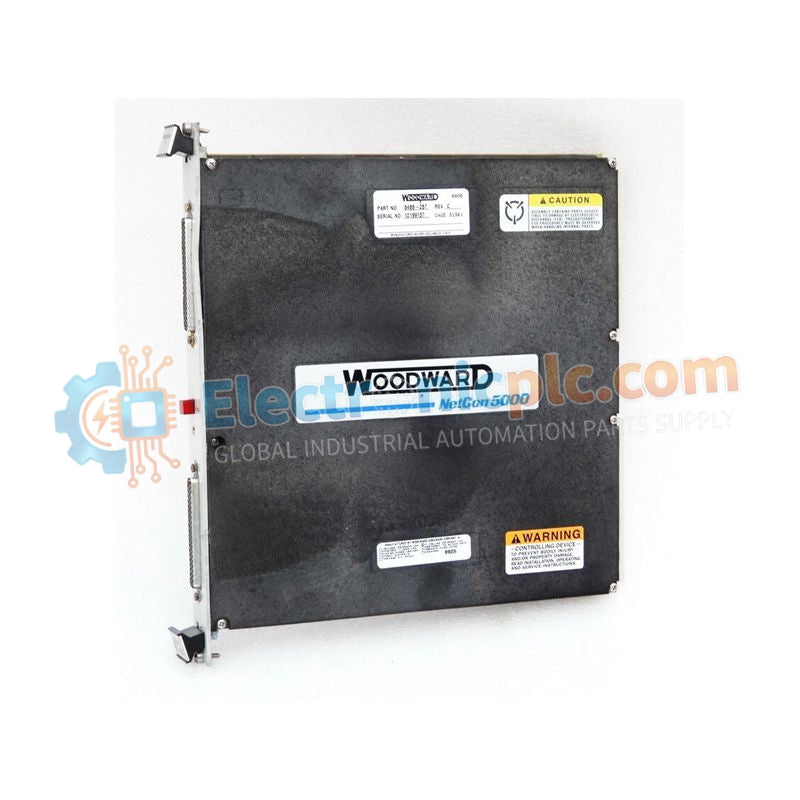

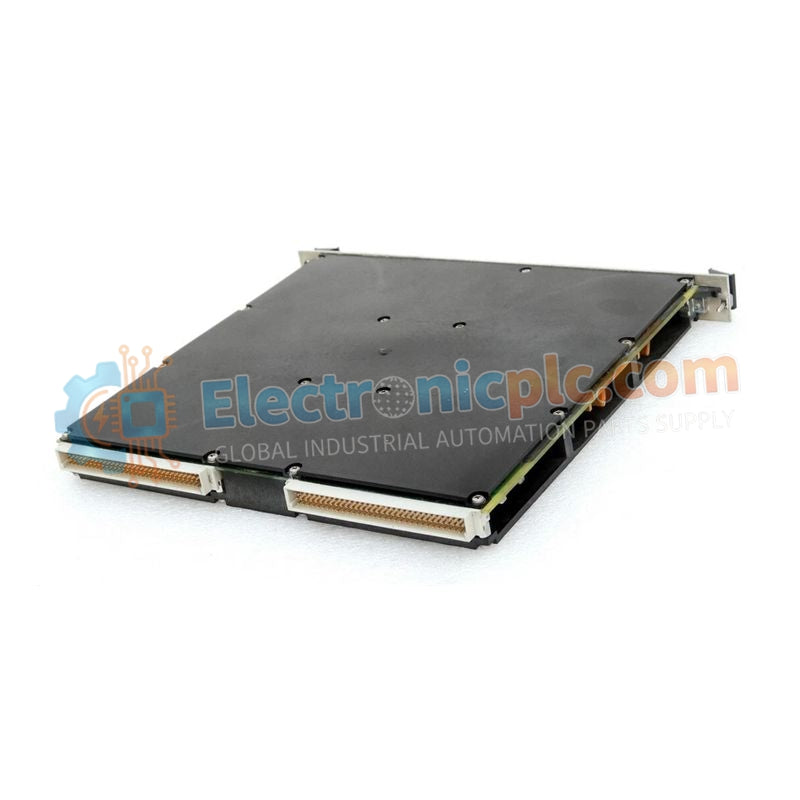

إن 5466-355 هو واجهة تمديد ناقل عالية السرعة تم تطويرها بواسطة Woodward لـ بنية نظام التحكم MicroNet VME. تم تصميم جهاز الإرسال والاستقبال للهيكل البعيد (XCvR) هذا لتوسيع الاتصال بين رف التحكم الأساسي وهياكل التوسيع، مما يتيح لأجهزة التحكم الموزعة العمل كمنصة تحكم حتمية موحدة.

تم تحسين 5466-355 خصيصًا لـ أنظمة MicroNet القائمة على وحدة المعالجة المركزية 68040، ويوفر تمديدًا شفافًا لناقل VME، مما يسمح بمزامنة منطق التحكم، وعنونة الذاكرة، وبيانات العملية عبر هياكل متعددة بأقل زمن انتقال للاتصال.

تعمل الوحدة باستخدام إشارات ناقل متوازية تفاضلية عالية السرعة مع مشغلات خطوط متقدمة للحفاظ على سلامة الإشارة عبر مسافات الكابلات الطويلة. تُستخدم طوبولوجيا السلسلة المتتالية لعمليات النشر متعددة الهياكل، مع الحاجة إلى مقاومات إنهاء في العقدة النهائية لمنع انعكاسات الإشارة وعدم استقرار الناقل.

المواصفات الفنية

إرشادات التثبيت

يجب تثبيت 5466-355 في الشق 11 لكل هيكل توسيع لضمان اتصال الناقل بشكل صحيح.

• يجب أن تستخدم الهياكل الوسيطة في نظام متعدد الرفوف وحدات غير منهية.

• يجب أن يستخدم الهيكل النهائي في سلسلة الاتصال نوعًا منهيًا مع مقاومات إنهاء داخلية للحفاظ على استقرار الإشارة ومنع انعكاس البيانات على ناقل VME.

الأسئلة الشائعة الفنية

لماذا لا تحتوي الوحدة على مؤشرات LED؟
تم تصميم 5466-355 كجسر اتصال شفاف عالي السرعة. يتم إجراء تشخيصات النظام بواسطة وحدة XCvR الرئيسية وبرامج وحدة المعالجة المركزية، التي تراقب أداء الناقل وتبلغ عن الأخطاء عبر واجهات تشخيص نظام التحكم.

هل هذه الوحدة متوافقة مع أنظمة MicroNet Plus CPU الأحدث؟
تم تصميم 5466-355 خصيصًا لتوقيت ناقل 68040 VME. يجب التحقق من التوافق مع معماريات وحدة المعالجة المركزية الأحدث، حيث يمكن أن تؤدي عدم تطابق توقيت الناقل إلى أخطاء في الاتصال أو تلف البيانات.
