وصف المنتج

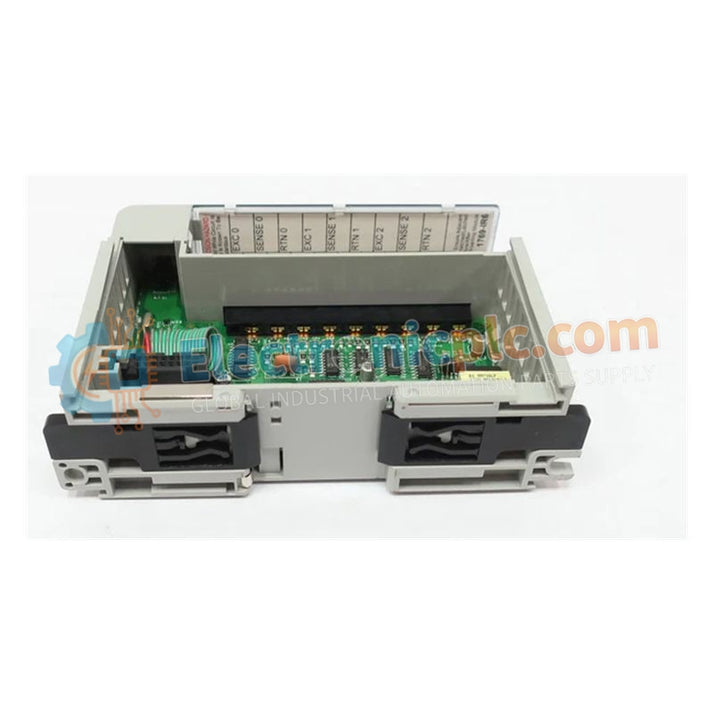

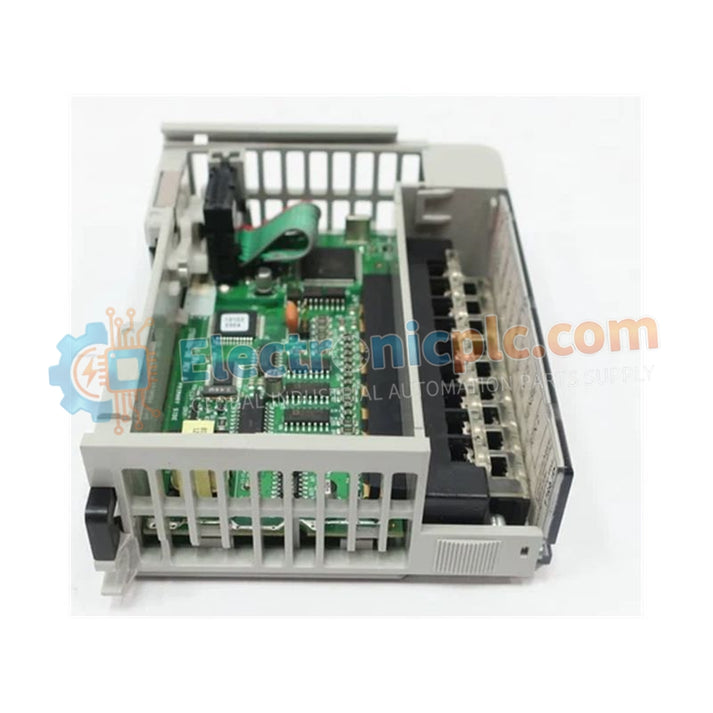

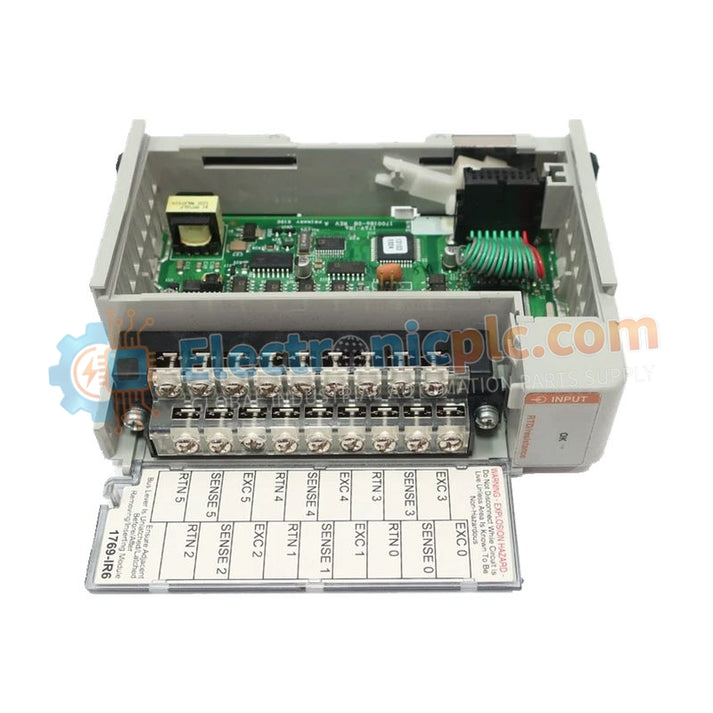

ال 1769-IR6 (رقم القطعة: 1769-IR6) هو منتج عالي الأداء وحدة توسيع تناظرية مصمم لـ ألين برادلي كومباكت لوجيكس و مايكرولوجيكس 1500 عائلات وحدات التحكم. تتخصص هذه الوحدة في قياس درجة الحرارة و الاستشعار المقاوم ، الذي يوفر ست قنوات إدخال عالية الدقة . تم تصميمه للتوافق مباشرة مع أجهزة الكشف عن درجة الحرارة المقاومة (RTDs) وأجهزة مقاومة متنوعة، تقوم بتحويل الإشارات التناظرية منخفضة المستوى إلى بيانات رقمية لمعالج PLC.

كل قناة على 1769-IR6 يمكن ضبطها بشكل فردي لضمان أقصى قدر من الدقة في مختلف تطبيقات الاستشعار الصناعية. تتميز الوحدة بقدرات تشخيصية متقدمة، بما في ذلك الكشف عن الدوائر المفتوحة ، دوائر قصر ، و في ظروف خارج النطاق ، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها. بفضل تصنيف العزل القوي ومقاومة الاهتزاز العالية، تم تصميمه للحفاظ على سلامة الإشارة في بيئات المصانع الصاخبة والصعبة كهربائياً.

المواصفات الفنية

سيناريوهات التطبيق

ال 1769-IR6 يُستخدم بشكل متكرر في أنظمة إدارة حرارية دقيقة ، مثل:

• أفران صناعية

• آلات حقن البلاستيك

• المفاعلات الكيميائية

قدرتها على القراءة المقاومة المباشرة مما يجعله مناسبًا أيضًا لما يلي:

• التغذية الراجعة للموضع باستخدام مقياس الجهد

• مراقبة الأحمال المقاومة المتخصصة

الأسئلة الشائعة

هل يدعم جهاز 1769-IR6 تكوينات RTD ثنائية الأسلاك أو ثلاثية الأسلاك أو رباعية الأسلاك؟

• ال 1769-IR6 يدعم سلكان و مستشعرات RTD ثلاثية الأسلاك . بالنسبة لتكوينات الأسلاك الثلاثة، توفر الوحدة تعويض الأسلاك الرئيسية لضمان عدم تأثير مقاومة أسلاك التوصيل على دقة قراءة درجة الحرارة.

هل يمكنني استخدام أنواع مختلفة من أجهزة RTD على نفس الوحدة؟

• نعم، يمكن برمجة كل قناة من القنوات الست بشكل مستقل لغرض محدد نوع RTD أو نطاق المقاومة ضمن تكوين البرنامج (RSLogix 500 أو Studio 5000).
