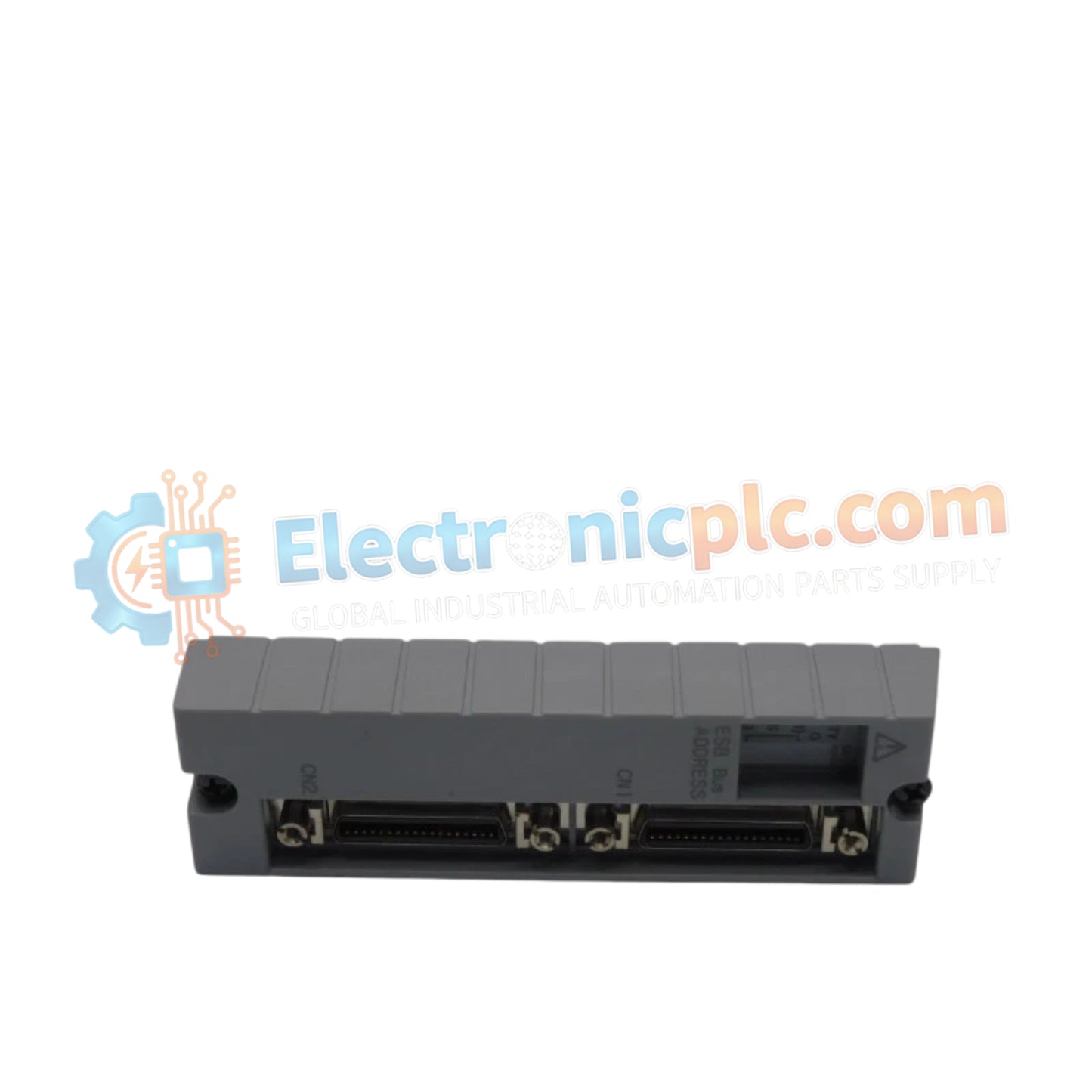

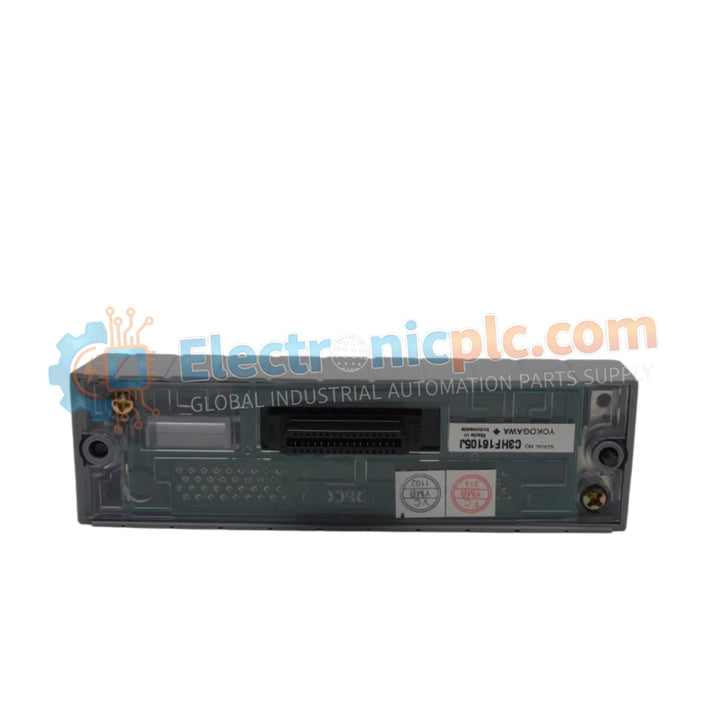

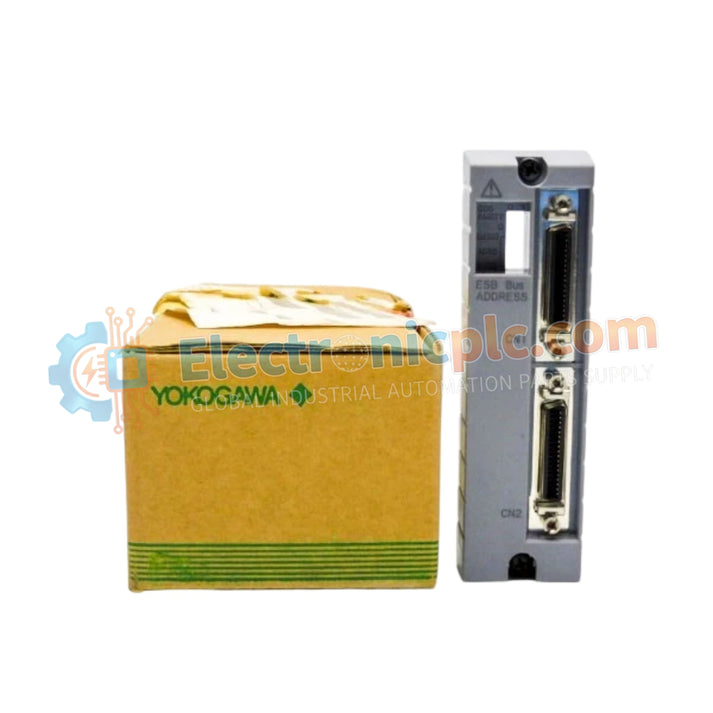

تم تكوين Yokogawa S9879UK (وحدة موصل الإدخال التناظري S9879UK) لتوزيع الإشارات عالية الكثافة في أنظمة التحكم CENTUM، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لإنهاء أسلاك المجال إلى اللوحة الخلفية.

المواصفات الفنية للأجهزة

سلامة إشارة DCS وإدارة الحلقة

تسهل الوحدة S9879UK الاتصال داخل معماريات CENTUM VP و CS 3000 من خلال الحفاظ على بيئة بروتوكول حلقة HART ثابتة من 4-20 مللي أمبير للمدخلات التناظرية. تستخدم الوحدة بنية عزل قناة إلى قناة، وهو أمر بالغ الأهمية عند إدارة مدخلات متعددة من أجهزة الاستشعار غير المتجانسة في خزانة واحدة. للحفاظ على دقة القياس، يأخذ تصميم الوحدة في الاعتبار التقلبات الحرارية المحتملة من خلال ضمان نقاط تلامس منخفضة المقاومة، وبالتالي تقليل انحراف الإشارة الذي كان سيتم تصحيحه بواسطة تعويض الوصلة الباردة (CJC) أو طرق تعويض أخرى على مستوى البرنامج داخل وحدة تحكم DCS.

الأسئلة المتداولة

س: هل تدعم الوحدة S9879UK التبديل السريع أثناء التشغيل النشط؟

ج: لا. قد يؤدي فصل وحدة الموصل أثناء تنشيط حلقة الإدخال/الإخراج إلى عطل في الدائرة المفتوحة على قناة الإدخال التناظرية. يجب ضبط جميع الحلقات على الوضع اليدوي أو وضع الصيانة وعزل الطاقة قبل الإزالة.

س: هل هناك متطلبات عزم دوران محددة لأطراف توصيل الأسلاك الميدانية في هذه الوحدة؟

ج: نعم. على الرغم من أن الوحدة تستخدم نقاط تلامس زنبركية معدنية، تأكد من أن مقياس السلك الذي يتم إدخاله لا يتجاوز السعة القصوى. حافظ على عزم دوران يبلغ 0.5 نيوتن متر لأي أطراف لولبية مرتبطة بالوصلة البينية لضمان مقاومة تلامس مستقرة تبلغ <= 5 ملي أوم.

إرشادات التركيب الميداني

• التركيب: تأكد من تركيب وحدة الموصل في اتجاه يمنع تراكم الغبار الموصل. استخدم أجهزة التركيب القياسية على سكة DIN أو على رف التي توفرها اللوحة الخلفية لخزانة CENTUM.
• فصل الأسلاك: قم بتوجيه كابلات الإشارة التناظرية على بعد 150 مم على الأقل من خطوط طاقة التيار المتردد أو محركات التبديل عالية التردد لمنع ضوضاء الوضع المشترك المستحثة.
• التدريع: قم بإنهاء دروع الكابلات إلى قضيب التأريض المشترك المعين داخل الخزانة. لا تقم بتوصيل الدروع بالتسلسل بين الوحدات؛ يجب توصيل كل درع حلقة مباشرة بمرجع تأريض الخزانة.
• البيئة: حافظ على درجات حرارة التشغيل المحيطة بين -20 درجة مئوية و 70 درجة مئوية. في البيئات عالية الرطوبة، استخدم طلاءًا مطابقًا أو سخانات للخزانة لمنع تكثف الرطوبة على أطراف التوصيل.
