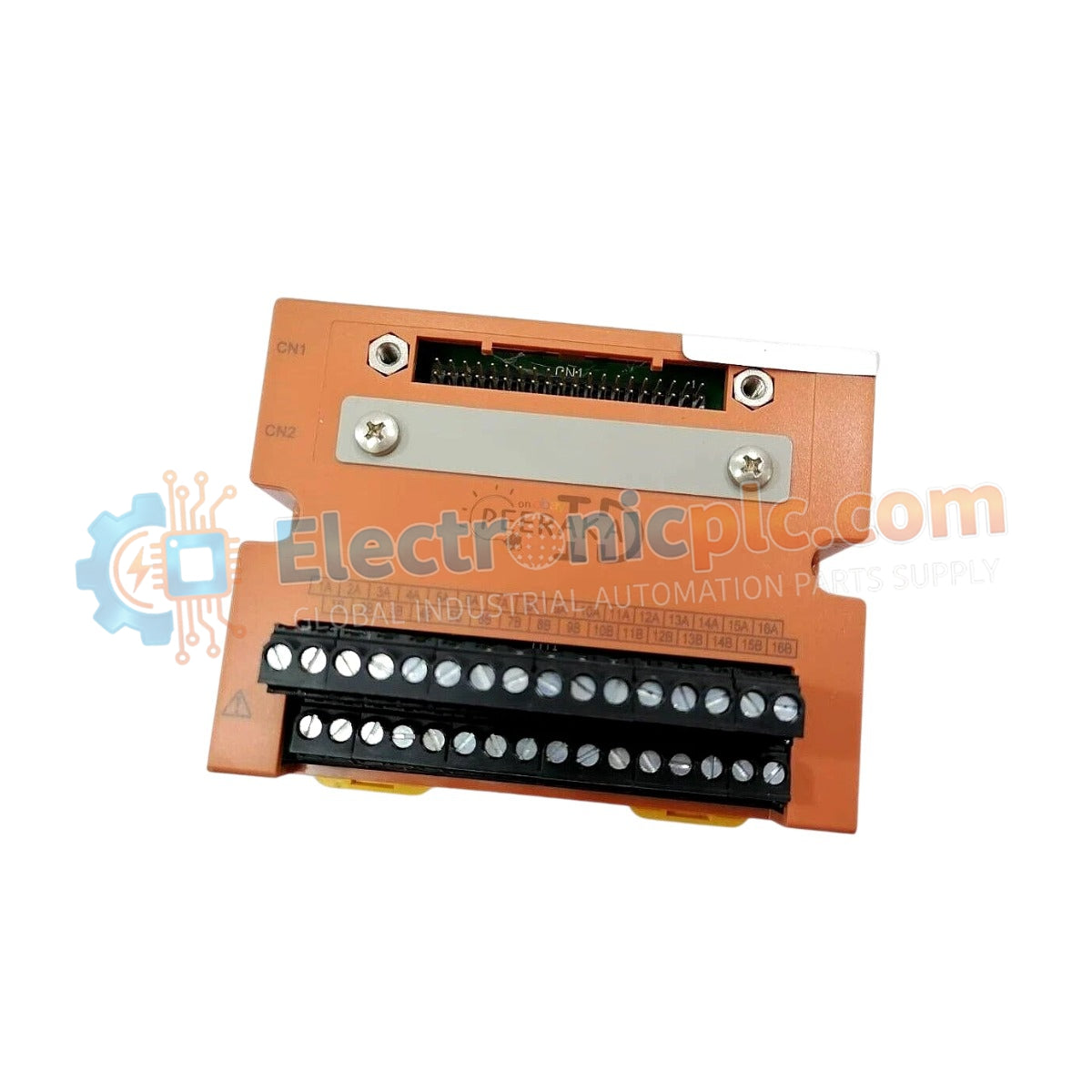

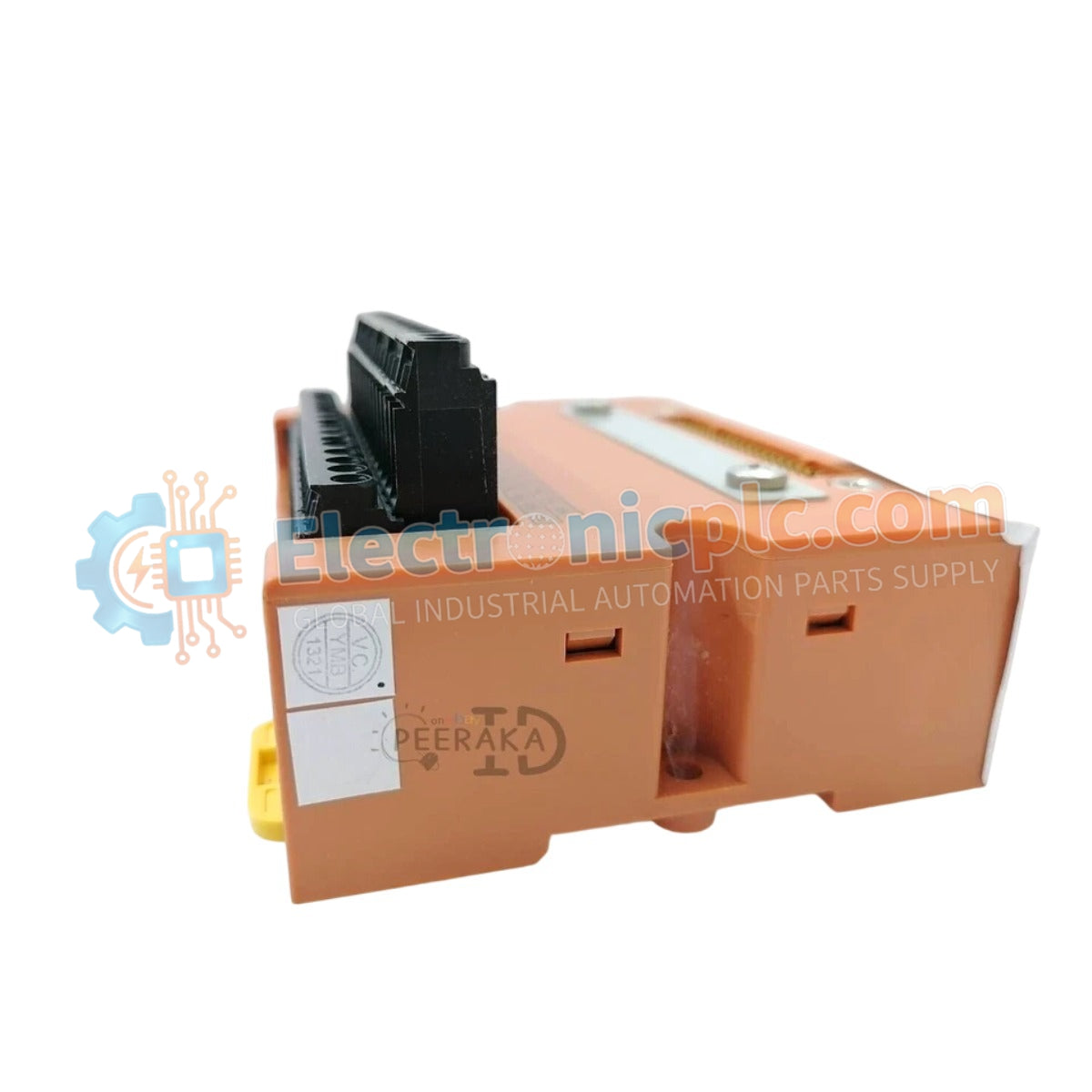

صُممت YOKOGAWA SBA4D-06 (SBA4D-06) لتوزيع الإشارات عالية السلامة ضمن نظام الأجهزة الآمنة ProSafe-RS (SIS)، وتعمل كواجهة أساسية بين أجهزة القياس الميدانية وهندسة التحكم في السلامة. توفر لوحة الأطراف هذه منصة تركيب آمنة ومنظمة لحلقات الإدخال والإخراج التناظرية، مما يضمن الاتصال المحدد المطلوب للعمليات الحرجة للسلامة.

المواصفات الفنية

الاتصال الحرج للسلامة

تم تصميم SBA4D-06 لتلبية معايير السلامة SIL 3، مما يسهل تكوينات الإدخال/الإخراج الفردية والمزدوجة. يضمن تصميمه المتين، الذي يتميز بأطراف لولبية M4 ومقاومة عزل عالية (≥100 ميجا أوم)، الحفاظ على سلامة الإشارة حتى في البيئات عالية الاهتزاز أو الصاخبة كهربائيًا الشائعة في المصافي ومرافق المعالجة الكيميائية.

الأسئلة المتداولة

س: هل يمكن استخدام SBA4D-06 لإشارات غير مصنفة للسلامة؟

ج: على الرغم من أن اللوحة مصممة لتطبيقات ProSafe-RS (SIS)، إلا أنها تستوعب الإشارات القياسية من الناحية الفنية؛ ومع ذلك، يوصى بشدة بالحفاظ على فصل مادي بين الإشارات المصنفة للسلامة والإشارات غير المصنفة للسلامة لمنع التداخل والحفاظ على سلامة حلقة السلامة.

س: كيف يعمل التكوين المزدوج على هذه اللوحة؟

ج: تدعم لوحة الأطراف SBA4D-06 مسارات الأسلاك المتوازية، مما يسمح بتوصيل وحدتي إدخال/إخراج منفصلتين بنفس الجهاز الميداني، مما يوفر مسار اتصال احتياطيًا في حالة فشل الوحدة.

إرشادات التركيب الميداني

• تأكد من تثبيت سكة DIN بإحكام وتأريضها قبل توصيل لوحة الأطراف لتوفير جهد مرجعي مشترك للنظام.
• استخدم وصلات الأسلاك المناسبة لجميع الأسلاك الميدانية المتصلة بالمسامير M4 لضمان إنهاء آمن ومنخفض المقاومة ومقاوم للاهتزاز.
• حافظ على فصل صارم بين أسلاك الأجهزة الآمنة (SIL 3) وأسلاك الأجهزة القياسية أو كابلات الطاقة لمنع التداخل.
• اربط جميع أطراف المسامير M4 بقيمة الشركة المصنعة المحددة؛ قد يؤدي الإفراط في الشد إلى تلف واجهة الطرف، بينما قد يؤدي عدم الشد الكافي إلى تغيرات متقطعة في المقاومة.
• تحقق من استمرارية الحلقة ومقاومة العزل باستخدام مقياس متعدد بعد الانتهاء من الأسلاك للتأكد من أن اللوحة جاهزة للتشغيل مع وحدة تحكم ProSafe-RS.
