نظرة عامة على المنتج

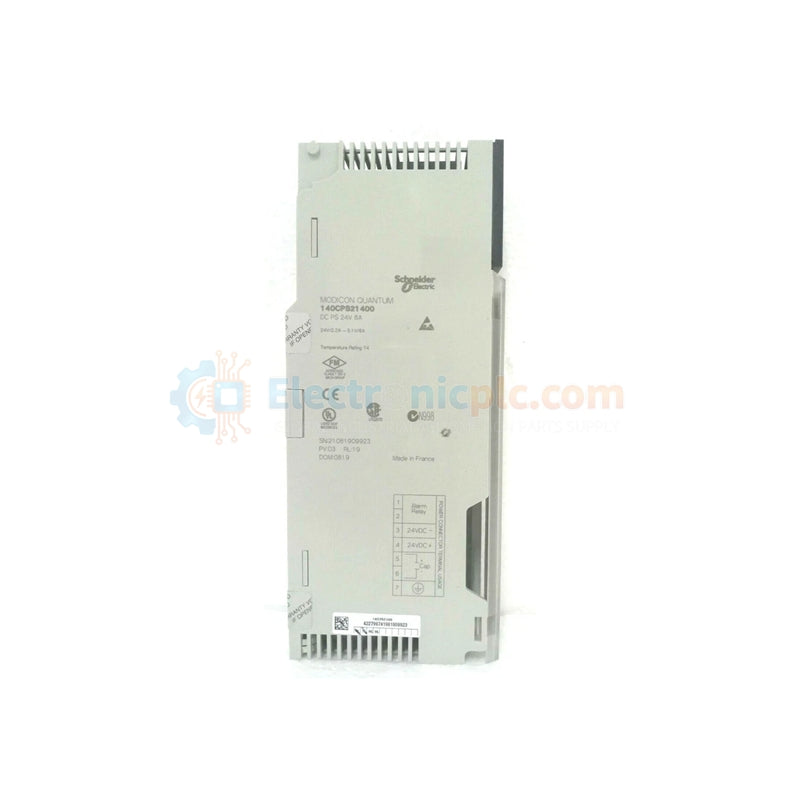

يعمل Schneider Electric 140CPS21400 كمصدر طاقة عالي الكفاءة لمنصة أتمتة Modicon Quantum. تحول هذه الوحدة مدخل تيار مستمر بجهد 24 فولت من نطاق واسع إلى مخرج تيار مستمر مثبت بجهد 5.1 فولت، لتغذية وحدات المعالجة المركزية Quantum ووحدات الإدخال/الإخراج وواجهات الاتصال داخل الرف. ويتميز ببنية قابلة للتجميع، مما يسمح للمهندسين بتوصيل وحدات متعددة على التوازي لزيادة السعة الكلية للتيار أو إنشاء تكرار للعمليات الحيوية. نحن نقدم هذا المنتج جديدًا وأصليًا بنسبة 100% لضمان أقصى وقت تشغيل في أنظمة التحكم الصناعية الخاصة بك.

المواصفات الفنية

• المصنع: شنايدر إلكتريك

• رقم الموديل: 140CPS21400

• السلسلة: موديكون كوانتوم

• جهد الإدخال: 24 فولت تيار مستمر (نطاق التشغيل: 20-30 فولت تيار مستمر)

• جهد الخرج: 5.1 فولت تيار مستمر

• تيار الخرج: 8 أمبير (قابل للتجميع)

• تيار الاندفاع: 25 أمبير عند 24 فولت تيار مستمر

• تحمل انقطاع الطاقة: ≤ 100 مللي ثانية

• الحماية: حماية داخلية من الجهد الزائد والحمل الزائد

• خرج الإنذار: مفتاح NC واحد (6 أمبير عند 220 فولت)

• مؤشر محلي: مصباح LED أخضر (PWR OK)

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية

• الوزن: 1.43 رطل (0.65 كجم)

المزايا الهندسية

• سعة طاقة قابلة للتطوير: يزيل التصميم القابل للتجميع اختناقات الطاقة. من خلال تثبيت وحدات 140CPS21400 متعددة في رف واحد، يمكنك تحقيق إجماليات تيار أعلى دون التحول إلى تكوينات طاقة خارجية معقدة.

• تحسين تحمل الأعطال: يوفر مؤشر LED المدمج "PWR OK" ومفتاح الأعطال NC ملاحظات تشخيص فورية. تطلق الوحدة إنذارًا أثناء انقطاع التيار الكهربائي، مما يسمح لنظام التحكم ببدء إجراءات الإغلاق الآمن أو التبديل إلى النسخ الاحتياطية المتكررة على الفور.

• مناعة فائقة للضوضاء: صُممت هذه الوحدة خصيصًا للوحة خلفية Modicon Quantum، وهي تقوم بترشيح الضوضاء الكهربائية وتثبيت تقلبات الجهد المتأصلة في البيئات الصناعية الثقيلة مثل مصانع البتروكيماويات ومنشآت توليد الطاقة.

• تركيب سريع: يضمن تنسيق Modicon Quantum القياسي انزلاق الوحدة في الرف بسهولة. يحمي تحمل انقطاع الطاقة لمدة 100 مللي ثانية وحدة المعالجة المركزية الخاصة بك من فقدان البيانات أثناء الانخفاضات القصيرة في الجهد.

الأسئلة الشائعة

• هل تدعم هذه الوحدة التكرار؟

  نعم. نظرًا لأن 140CPS21400 هو مصدر طاقة قابل للتجميع، يمكنك استخدامه جنبًا إلى جنب مع وحدات أخرى قابلة للتجميع لتوفير مسارات طاقة متكررة، مما يضمن بقاء PLC قيد التشغيل حتى لو فشل مصدر واحد.

• ما نوع المصهر الذي يجب استخدامه لحماية الإدخال؟

  توصي شنايدر إلكتريك بمصهر بطيء الانصهار بقوة 5 أمبير لاستيعاب تيار الاندفاع الأولي (حتى 25 أمبير) مع حماية الدائرة الداخلية من ظروف التيار الزائد المستمر.

• هل يمكن لـ 140CPS21400 تشغيل رف Quantum بالكامل؟

  يوفر 8 أمبير عند 5.1 فولت تيار مستمر. يجب عليك حساب إجمالي سحب التيار لوحدة المعالجة المركزية ووحدات الإدخال/الإخراج الخاصة بك. إذا تجاوز إجمالي الطلب لديك 8 أمبير، فما عليك سوى إضافة وحدة أخرى قابلة للتجميع إلى التكوين.
