نظرة عامة على المنتج

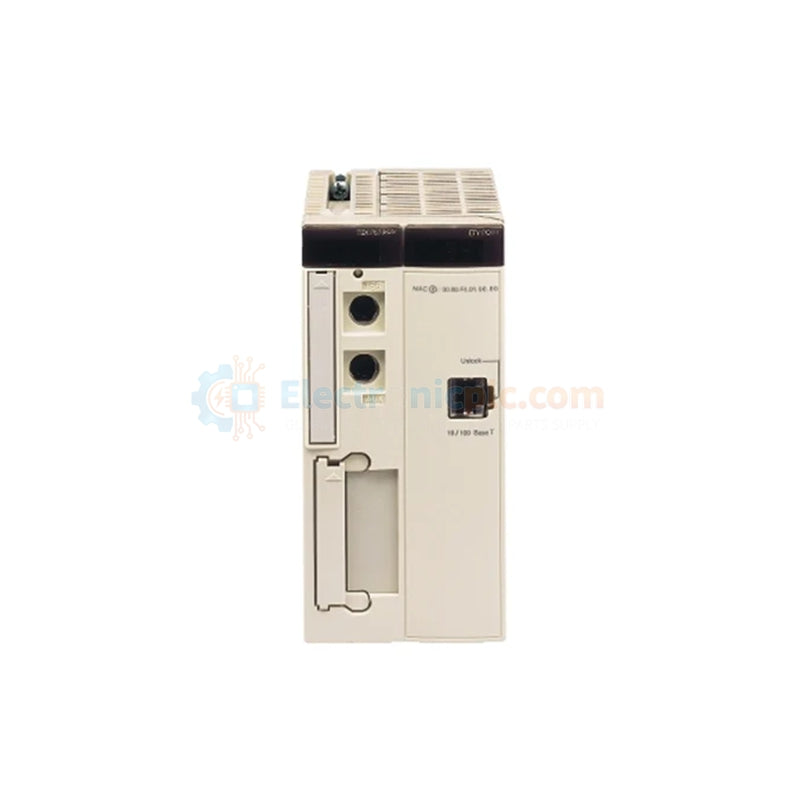

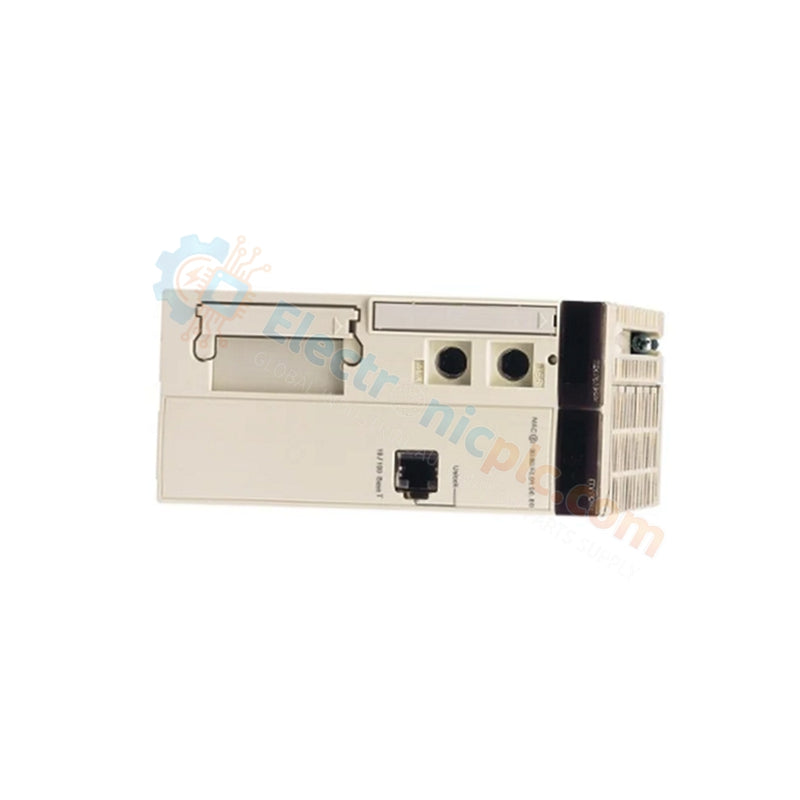

تُعد وحدة شنايدر إلكتريك 141MMS53502 وحدة تحكم حركة SERCOS (نظام الاتصال التسلسلي في الوقت الفعلي) عالية المستوى، ومصممة لمنصة التشغيل الآلي Modicon Quantum. تقوم هذه الوحدة بتنفيذ ملفات تعريف حركة معقدة ومحددة لما يصل إلى 8 محاور مؤازرة متزامنة عبر وصلات الألياف الضوئية عالية السرعة. من خلال تفريغ حسابات الحركة من وحدة المعالجة المركزية لـ PLC الرئيسية إلى معالجها الداخلي 133 ميجاهرتز 586 DX5، فإنها تضمن تنسيقًا خاليًا من الاهتزاز لتطبيقات التعبئة والتغليف عالية السرعة، والتصنيع باستخدام الحاسب الآلي، والروبوتات. نحن نوفر هذه الوحدة على أنها جديدة تمامًا وأصلية بنسبة 100٪، مما يوفر سعة الذاكرة الموسعة المطلوبة لمعالجة البيانات على نطاق واسع ومسارات الحركة الشاملة.

المواصفات الفنية

• الشركة المصنعة: شنايدر إلكتريك

• رقم الموديل: 141MMS53502 (ZWT0)

• المنصة: Modicon Quantum

• المعالج: Intel 586 DX5 (133 ميجاهرتز)

• بروتوكول التحكم: SERCOS ألياف ضوئية

• سعة المحور: ما يصل إلى 8 محاور متزامنة

• بنية الذاكرة: 4 ميجابايت قراءة/كتابة؛ 7168 كيلوبايت ذاكرة ممتدة

• نظام التشغيل: MS ROM-DOS 5.0 مدمج

• منافذ الاتصال: 2 × SERCOS ألياف ضوئية؛ 3 × DB9 تسلسلي (Modbus/Modbus Plus)

• معدل الباود: 2 إلى 4 ميجاباود (قابل للتكوين)

• استهلاك الطاقة: 5 فولت تيار مستمر @ 3 أمبير (الحد الأقصى)

• إشغال الفتحات: فتحة مزدوجة (يتطلب فتحتين على لوحة Quantum الخلفية)

• درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية

المزايا الهندسية

• مناعة الألياف الضوئية عالية السرعة: تستخدم واجهة SERCOS كابلات الألياف الضوئية لنقل أوامر الحركة. يلغي هذا التصميم تمامًا مخاطر التداخل الكهرومغناطيسي (EMI)، مما يضمن سلامة الإشارة الدقيقة عبر مسافات طويلة بين رف Quantum ومحركات المؤازرة.

• قوة المعالجة الموزعة: يعالج المعالج 586 DX5 ذو 133 ميجاهرتز المدمج جميع خوارزميات الحركة الخاصة محليًا. تتيح هذه البنية الموزعة لوحدة التحكم إدارة أعداد المحاور العالية والمسارات المُقحمة المعقدة دون استهلاك دورات معالجة PLC الرئيسية.

• تخزين البيانات الموسع: مع أكثر من 7 ميجابايت من الذاكرة الموسعة، تخزن الوحدة 141MMS53502 جداول الكام الضخمة ووصفات الحركة. هذه الإمكانية ضرورية لتطبيقات "البيانات الكبيرة"، مثل الطباعة عالية الدقة أو الحركة المنسقة ثلاثية الأبعاد المعقدة.

• التكامل السلس للبرامج: تتكامل الوحدة بالكامل مع EcoStruxure Control Expert (Unity Pro). يمكن للمهندسين تكوين الأجهزة، وضبط حلقات المؤازرة، وإجراء التشخيصات في الوقت الفعلي من خلال بيئة برمجية واحدة، مما يقلل من وقت التشغيل لأنظمة متعددة المحاور.

الأسئلة الشائعة

• هل يمكن للوحدة 141MMS53502 أن تحل محل سلسلة 141MMS42500 الأقدم؟

  تقدم الوحدة 141MMS53502 ترقيات كبيرة للأجهزة، بما في ذلك معالج 586 أسرع وذاكرة موسعة. بينما تدعم بروتوكولات SERCOS المماثلة، يجب عليك التحقق من إزاحات الذاكرة وهياكل المهام في مشروع Unity Pro / Control Expert الخاص بك لضمان ترحيل سلس.

• ما أهمية متطلب "الفتحة المزدوجة"؟

  نظرًا للكثافة العالية للمعالجة والأبعاد المادية لمصفوفات SERCOS والمنافذ التسلسلية، تشغل هذه الوحدة فتحتين في اللوحة الخلفية لـ Modicon Quantum. تأكد من أن الرف الخاص بك يحتوي على مساحة مجاورة كافية قبل التثبيت.

• كيف تعمل المفاتيح الدوارة في هذه الوحدة؟

  تسمح المفتاحين الدوارين من نوع BCD الموجودين على اللوحة الأمامية بتعيين عنوان حلقة SERCOS يدويًا أو معلمات تحديد الوحدة المحددة. يضمن هذا العنوان على مستوى الأجهزة تحديد وحدة التحكم بشكل صحيح أثناء مرحلة بدء تشغيل الشبكة.
