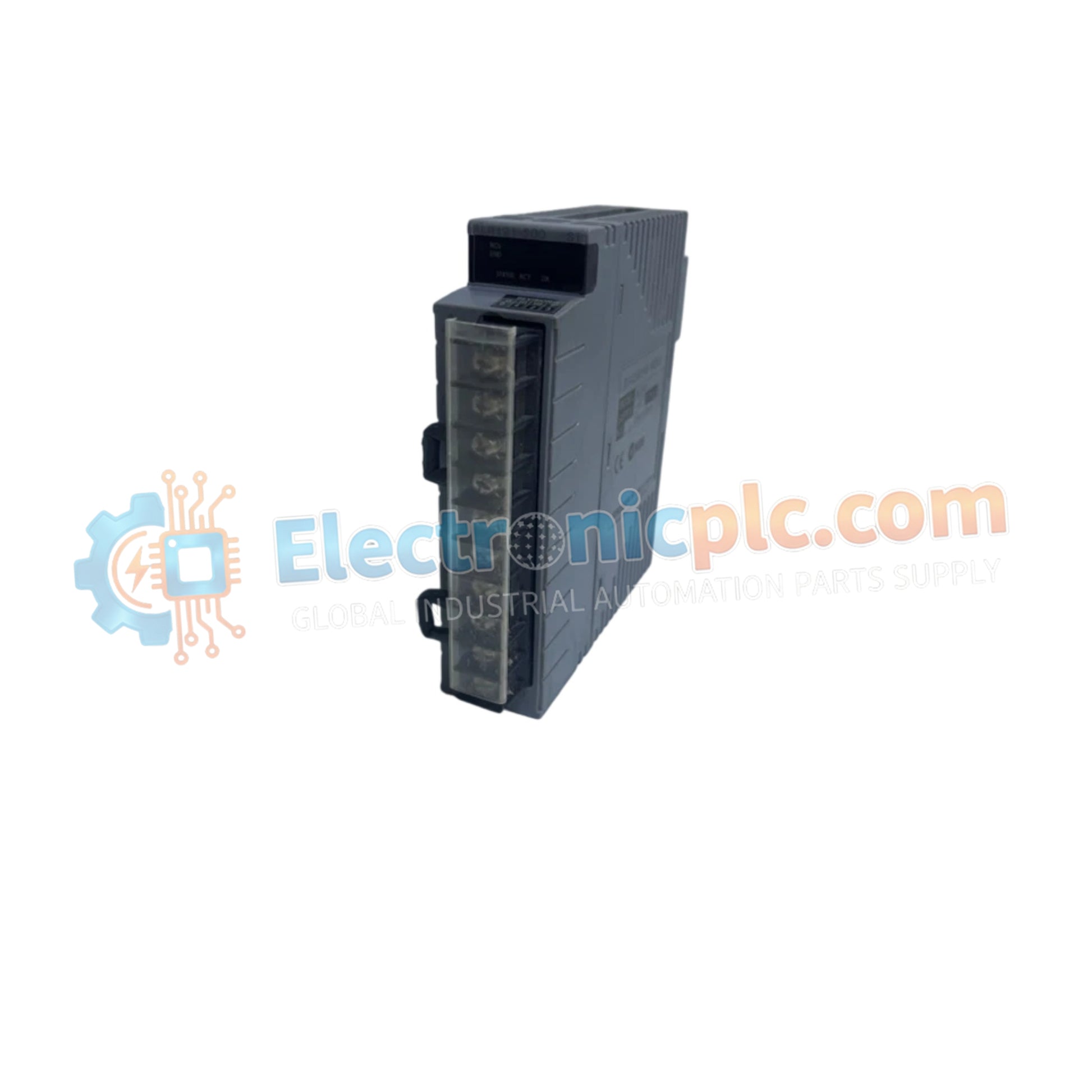

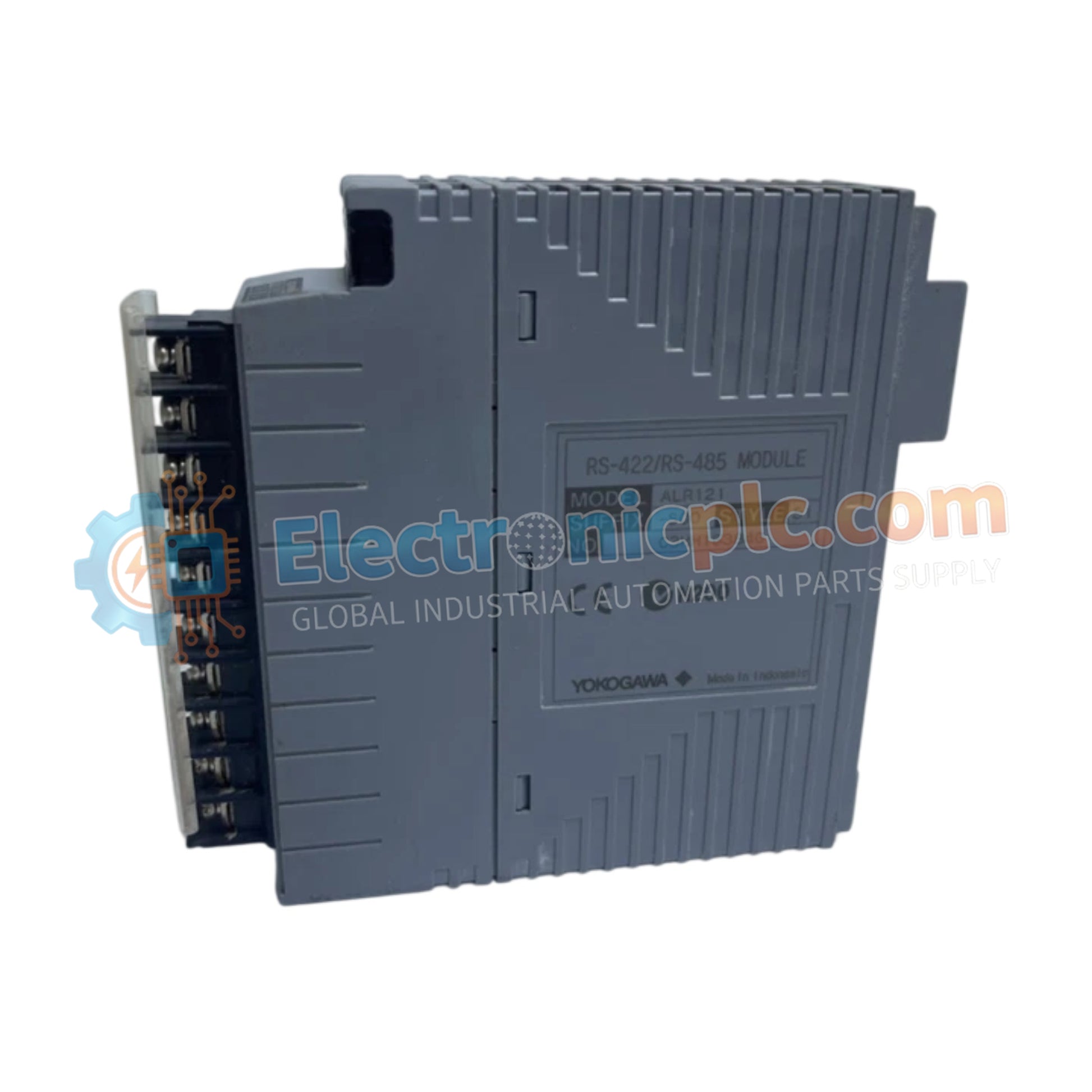

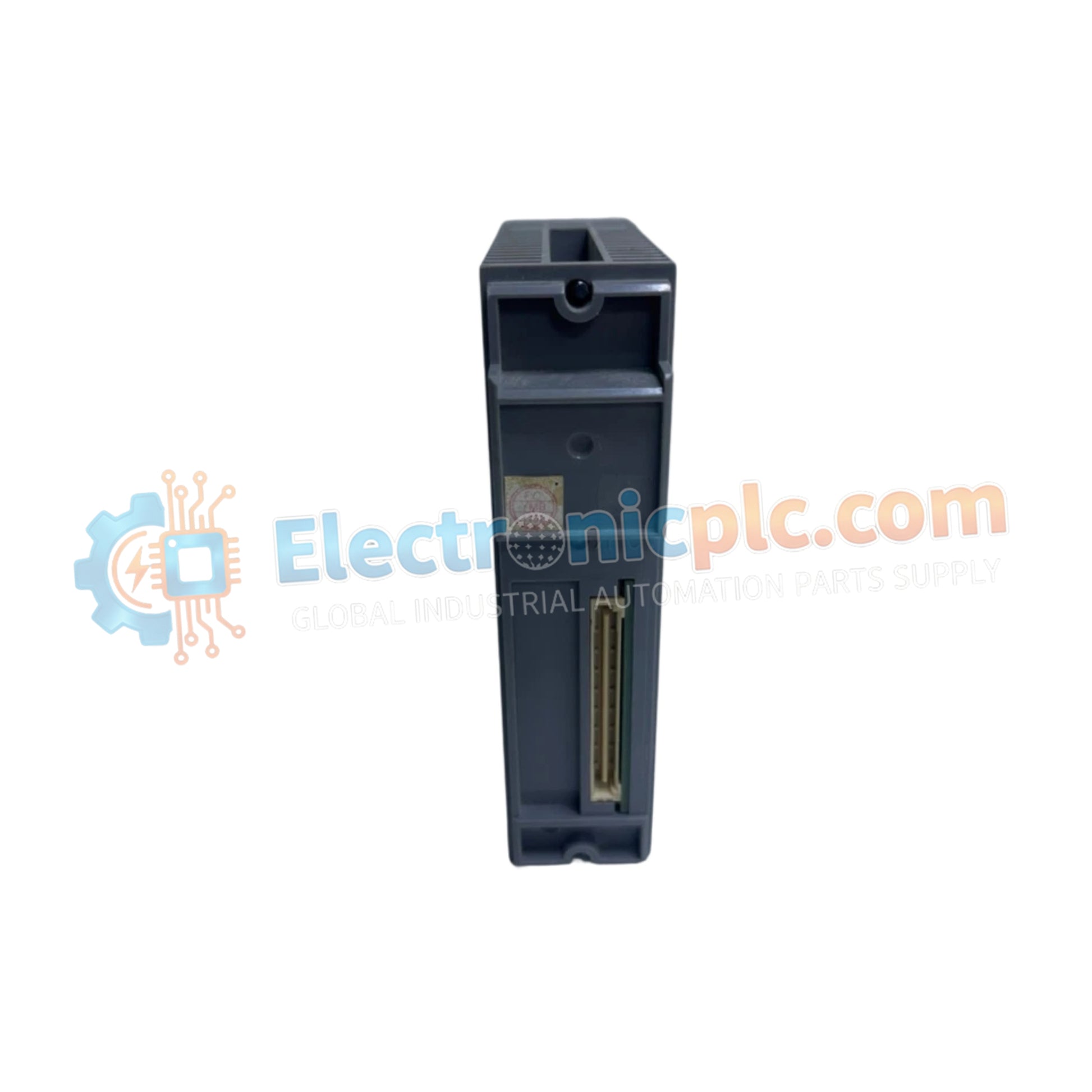

تم تكوين YOKOGAWA ALR121 (وحدة الاتصال ALR121) لتبادل بيانات الأنظمة الفرعية التسلسلية في منصات التحكم CENTUM و ProSafe-RS، وتوفر تنفيذاً مادياً/كهربائياً مباشراً. تعمل مكونات الأجهزة هذه كبوابة تسلسلية مزدوجة المنفذ تُستخدم لتنفيذ Modbus (RTU/ASCII) واتصالات الأنظمة الفرعية العامة عبر منصات نظام التحكم الموزع.

مواصفات الأجهزة

خصائص تكامل PLC/DCS والاتصال

تم تصميم وحدة ALR121 لتوفير جسر بيانات تسلسلي حتمي بين محطة التحكم الميداني (FCS) أو محطة التحكم الآمن (SCS) والأنظمة الفرعية الخارجية. وهي تدعم كلاً من تكوينات نقطة إلى نقطة (RS-422) ومتعددة النقاط (RS-485)، مما يتيح التكامل مع الأجهزة الصناعية المتنوعة، بما في ذلك وحدات التحكم المنطقية القابلة للبرمجة (PLCs) والأجهزة التابعة لجهات خارجية. تدير الوحدة توقيت الإطارات بتأخر ثابت يبلغ 1 مللي ثانية بعد الإرسال لضمان استقرار الناقل، وتدعم تكوينات الاتصال المزدوجة الزائدة عن الحاجة عند إقرانها بوحدة مجاورة في هيكل الإدخال/الإخراج للحفاظ على التوافر العالي في حلقات العملية الحرجة.

الأسئلة المتداولة

س: هل يمكن تكوين المنفذين على وحدة ALR121 بوظائف اتصال مختلفة؟

ج: لا. يجب تكوين المنفذين التسلسليين على وحدة ALR121 واحدة بوظائف ومعلمات اتصال متطابقة.

س: هل هذه الوحدة قادرة على إجراء تبديل ساخن أثناء تشغيل النظام؟

ج: نعم، يتم دعم الاستبدال بالتبديل الساخن عند تثبيت الوحدة في تكوين زائد عن الحاجة؛ ومع ذلك، يجب اتباع بروتوكولات السلامة القياسية لعزل وصلة الاتصال قبل الإزالة المادية.

إرشادات التركيب الميداني

• تأكد من إيقاف تشغيل محطة التحكم قبل تركيب ALR121 في اللوحة الأساسية لمنع حدوث دوائر قصيرة كهربائية على ناقل اللوحة الخلفية.
• استخدم كابلات زوجية مجدولة ومحمية لجميع الكابلات التسلسلية؛ قم بإنهاء دروع الكابلات فقط عند نقاط التأريض المحددة للنظام لتجنب حلقات الأرض.
• لشبكات RS-485 متعددة النقاط، تأكد من تثبيت مقاومات إنهاء بقيمة 120 أوم عند الطرفين الفيزيائيين لخط الإرسال لقمع انعكاسات الإشارة.
• تأكد من أن مسافة الإرسال لا تتجاوز 1200 متر لأجزاء RS-485 للحفاظ على سلامة الإشارة وتلبية مواصفات سرعة نقل البيانات.
• تأكد من أن آلية قفل الوحدة متصلة بالكامل بعد التركيب لضمان اتصال منخفض المقاومة مع موصلات اللوحة الخلفية.
