الوصف

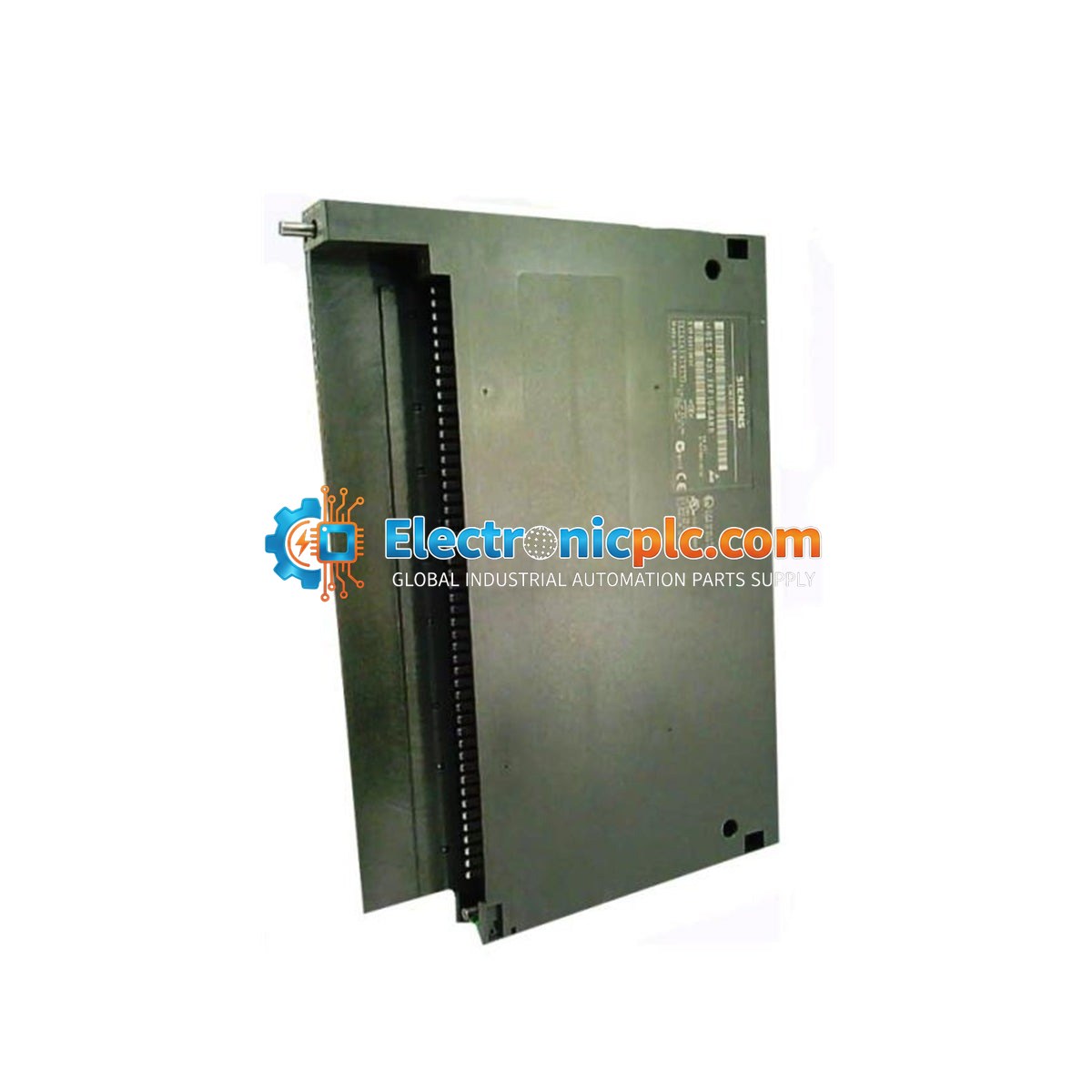

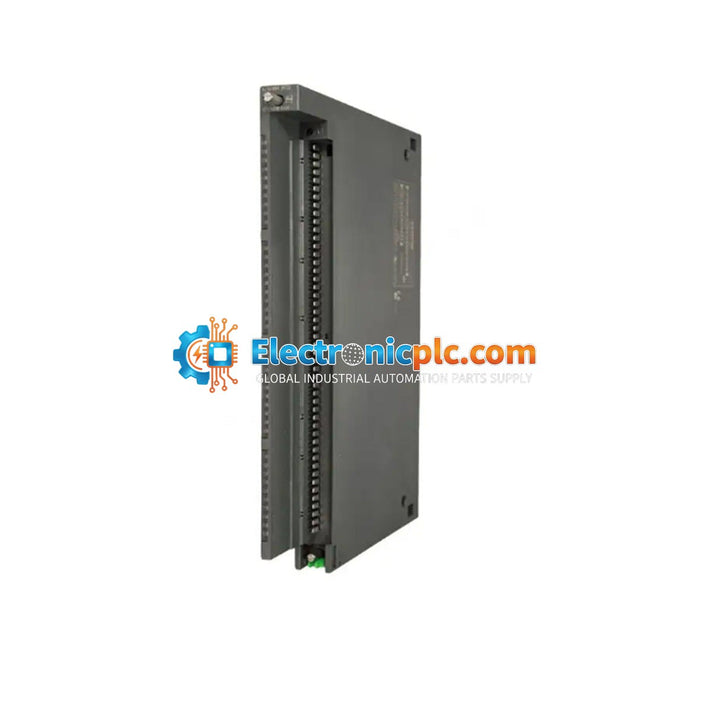

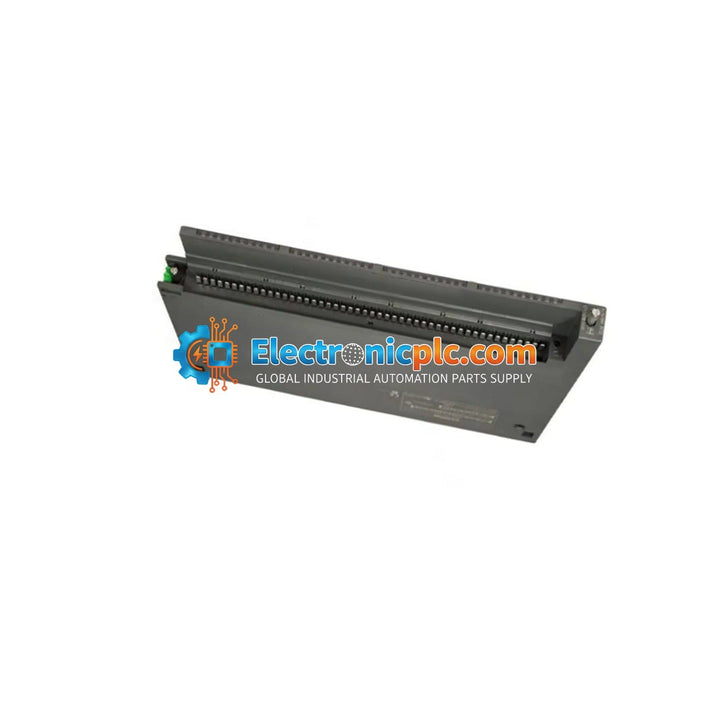

وحدة Siemens 6ES7431-7KF10-0AB0 هي وحدة إدخال تناظري عالية الأداء مصممة لنظام الأتمتة SIMATIC S7-400. توفر وحدة SM 431 هذه 8 قنوات إدخال تم تكوينها خصيصًا للقياسات القائمة على المقاومة، بما في ذلك دعم مستشعرات درجة الحرارة Pt100 و Ni100. تتميز بدقة 16 بت، مما يضمن الحصول على بيانات عالية الدقة للعمليات الصناعية الحرجة. الوحدة معزولة بصريًا للحماية من التداخل الكهربائي وتتضمن إمكانيات تشخيص وإنذار مدمجة للحفاظ على سلامة النظام.

الميزات

• 8 قنوات إدخال تناظرية لقياس RTD (كاشف درجة حرارة المقاومة).
• تدعم أنواع المستشعرات Pt100 و Ni100.
• دقة عالية 16 بت لمعالجة الإشارات بدقة.
• عزل بصري متكامل لتعزيز مقاومة الضوضاء.
• وظائف تشخيص متقدمة مع إشارات إنذار.
• وقت تحديث سريع للوحدة يبلغ 20 مللي ثانية.

التطبيقات

تُستخدم هذه الوحدة على نطاق واسع في أنظمة SIMATIC S7-400 PLC لمراقبة درجة الحرارة والتحكم في العمليات في صناعات مثل توليد الطاقة والمعالجة الكيميائية ومعالجة المياه وأتمتة التصنيع حيث يلزم دمج إشارة RTD موثوقة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل طاقة حامل S7-400 قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
• تحقق من أن الوحدة مثبتة بشكل صحيح في فتحة اللوحة الخلفية ومؤمنة بآلية القفل.
• استخدم كبلات مجدولة محمية لتوصيلات RTD لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من تأريض دروع الكبلات بشكل صحيح عند كتلة طرف الوحدة أو سكة التأريض المخصصة.
• حافظ على تهوية كافية داخل خزانة التحكم لضمان عمل الوحدة ضمن نطاق درجة حرارتها المحدد.
• تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي (ESD) لمنع تلف المكونات الداخلية الحساسة.

الأسئلة الشائعة

هل هذه الوحدة متوافقة مع جميع وحدات المعالجة المركزية S7-400؟

تم تصميم 6ES7431-7KF10-0AB0 لسلسلة S7-400. يعتمد التوافق على البرامج الثابتة لوحدة المعالجة المركزية المحددة والتكوين داخل برنامج الهندسة STEP 7. يرجى مراجعة تكوين أجهزة مشروعك للتأكد من دعم الوحدة.

هل تتطلب هذه الوحدة طاقة خارجية؟

يتم تشغيل الوحدة عبر ناقل اللوحة الخلفية S7-400. ومع ذلك، تأكد من أن وحدة إمداد الطاقة (PS) لديك بحجم مناسب للتعامل مع إجمالي استهلاك التيار لجميع الوحدات المثبتة في الحامل.
