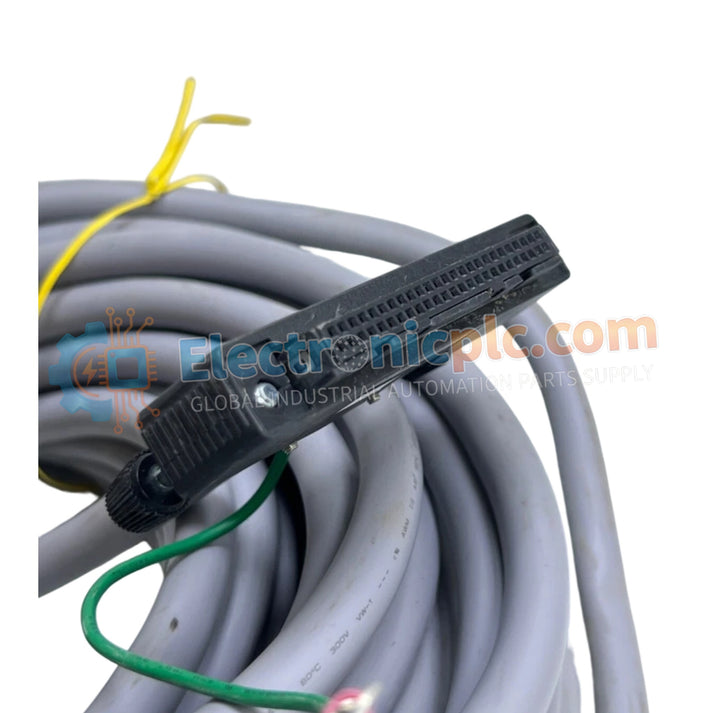

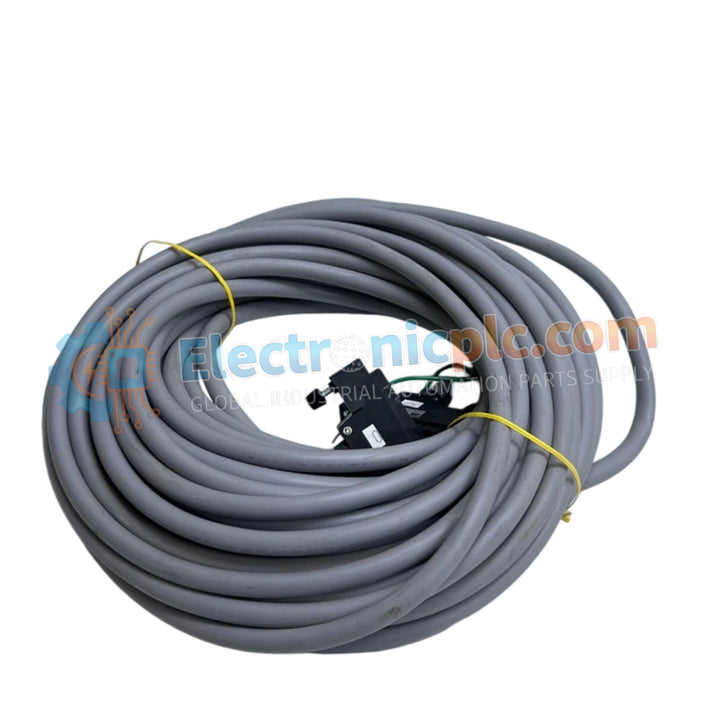

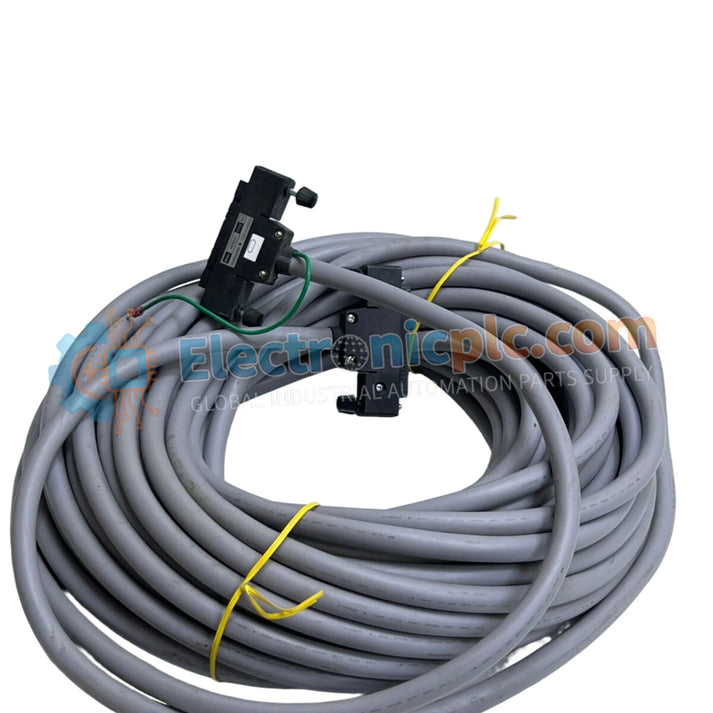

تم تصميم كابل الإشارة Yokogawa AKB331-M030 (AKB331) لتوصيلات الإشارة عالية الكثافة بين وحدات الإدخال/الإخراج ولوحات الأطراف ضمن منصات شبكة DCS وSIS، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لتوصيل الدوائر متعددة الأطراف.

توضيح اللاحقة ومصفوفة النموذج

• AKB331: يحدد سلسلة الأجهزة الأساسية لتجميعات كابلات الإشارة من 50 طرفًا إلى 50 طرفًا المصممة لربط وحدة Yokogawa SDV/SAT.
• M030: يشير إلى طول كابل ثابت يبلغ 30 مترًا.

مواصفات الأجهزة

توصيل العمليات وسلامة الإشارة

يستخدم AKB331-M030 تكوينات حماية متخصصة مصممة للحفاظ على سلامة الإشارة أثناء الإرسال لمسافات طويلة بين تجميعات إنهاء المجال ولوحة الإدخال/الإخراج الخلفية لنظام التحكم الموزع (DCS). يسهل تصميم الكابل التوافق مع بروتوكول حلقة HART 4-20 مللي أمبير من خلال الحفاظ على معاوقة تحكمية عبر واجهة 50 سنًا. يمنع تنفيذ عزل القنوات بين بعضها البعض ضمن مجموعة الإنهاء المتصلة، المدعومة بكثافة أسلاك هذا الكابل، تداخل الإشارة والتداخل الكهرومغناطيسي في خزائن التحكم عالية الكثافة.

الأسئلة الشائعة

س: هل يمكن تقصير كابل AKB331-M030 أو توصيله في الموقع؟

ج: لا يُنصح بتوصيل كابل AKB331-M030 في الموقع. فلتغيير طول الكابل أو هندسة الموصل سيؤثر سلبًا على خصائص المعاوقة واستمرارية الحماية، مما قد يؤدي إلى تأخر الإشارة أو أخطاء في الاتصال في حلقات الإدخال/الإخراج المتصلة.

س: هل هناك متطلبات تأريض محددة لدرع الكابل؟

ج: نعم. يجب إنهاء درع الكابل عند نقطة تأريض موثوقة للأجهزة على هيكل الخزانة لضمان قمع فعال للتداخل الكهرومغناطيسي (EMI). تأكد من تثبيت سلك التصريف الخاص بالكابل على عروة التأريض المحددة للحفاظ على جهد الحماية المناسب.

إرشادات التركيب الميداني

• توجيه الكابل: قم بتوجيه كابلات الإشارة عبر صواني كابلات معدنية مخصصة منفصلة عن خطوط التيار المتردد عالية الجهد وكابلات خرج محركات التردد المتغير لتقليل اقتران الضوضاء الحثية في مسار إشارة 50 سنًا.
• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 10 أضعاف قطر الكابل لمنع الإجهاد الميكانيكي على صف الموصلات الداخلية أو تدهور الغلاف الخارجي المصنوع من بولي كلوريد الفينيل.
• تركيب الموصل: تحقق من أن موصلات 50 سنًا مثبتة بالكامل وأن مشابك القفل المدمجة مثبتة بالكامل. تأكد من عدم وجود شد ميكانيكي مطبق على دبابيس الموصل، حيث يمكن أن يؤدي الإجهاد الزائد إلى فشل الاتصال المتقطع في تطبيقات SIS الحرجة.
• الحماية البيئية: في المناطق الصناعية الخطرة أو القاسية، تأكد من تركيب الكابل داخل أنظمة الأنابيب إذا كانت الحماية الميكانيكية أو المقاومة الكيميائية تتجاوز الغلاف المصنف من المصنع مطلوبة.
