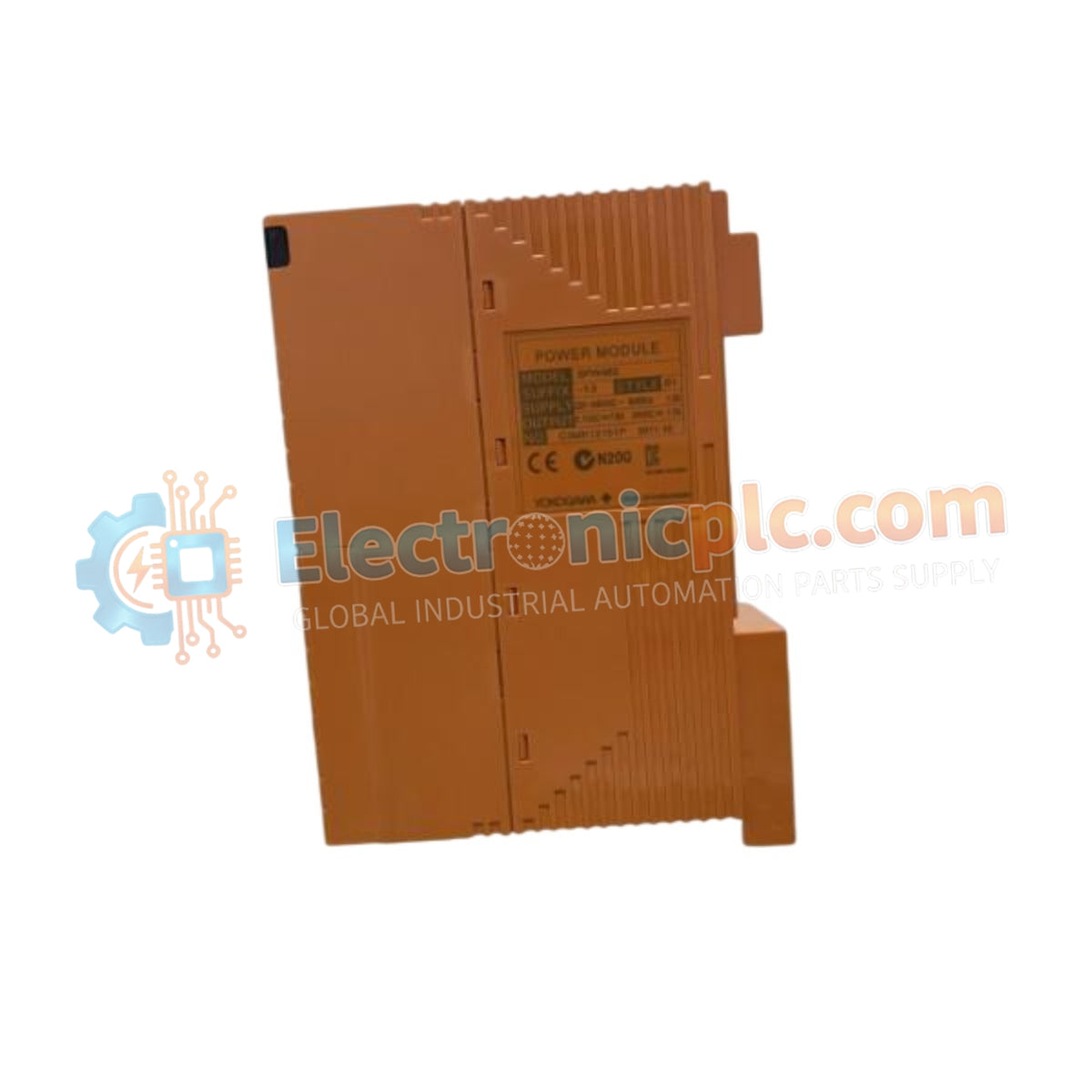

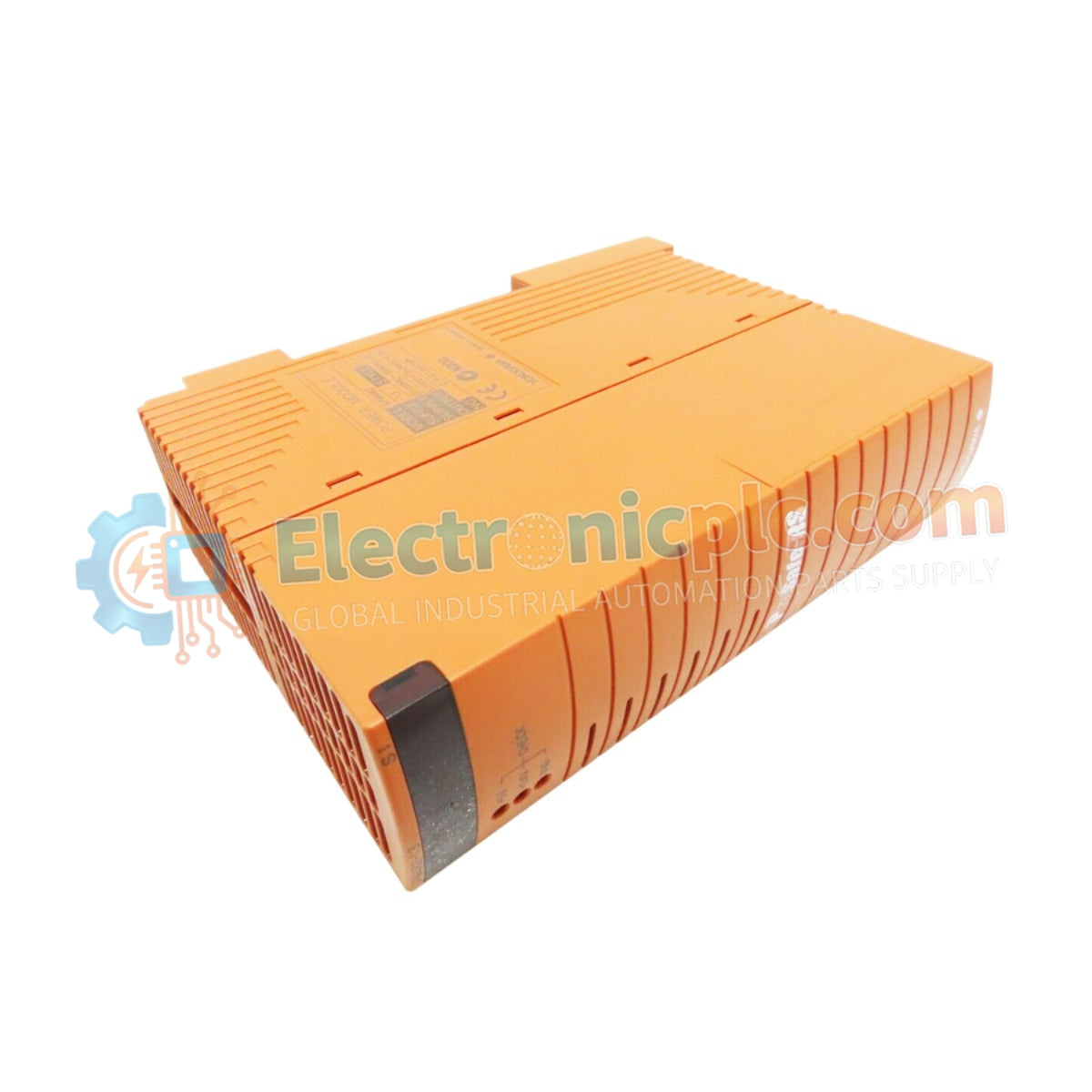

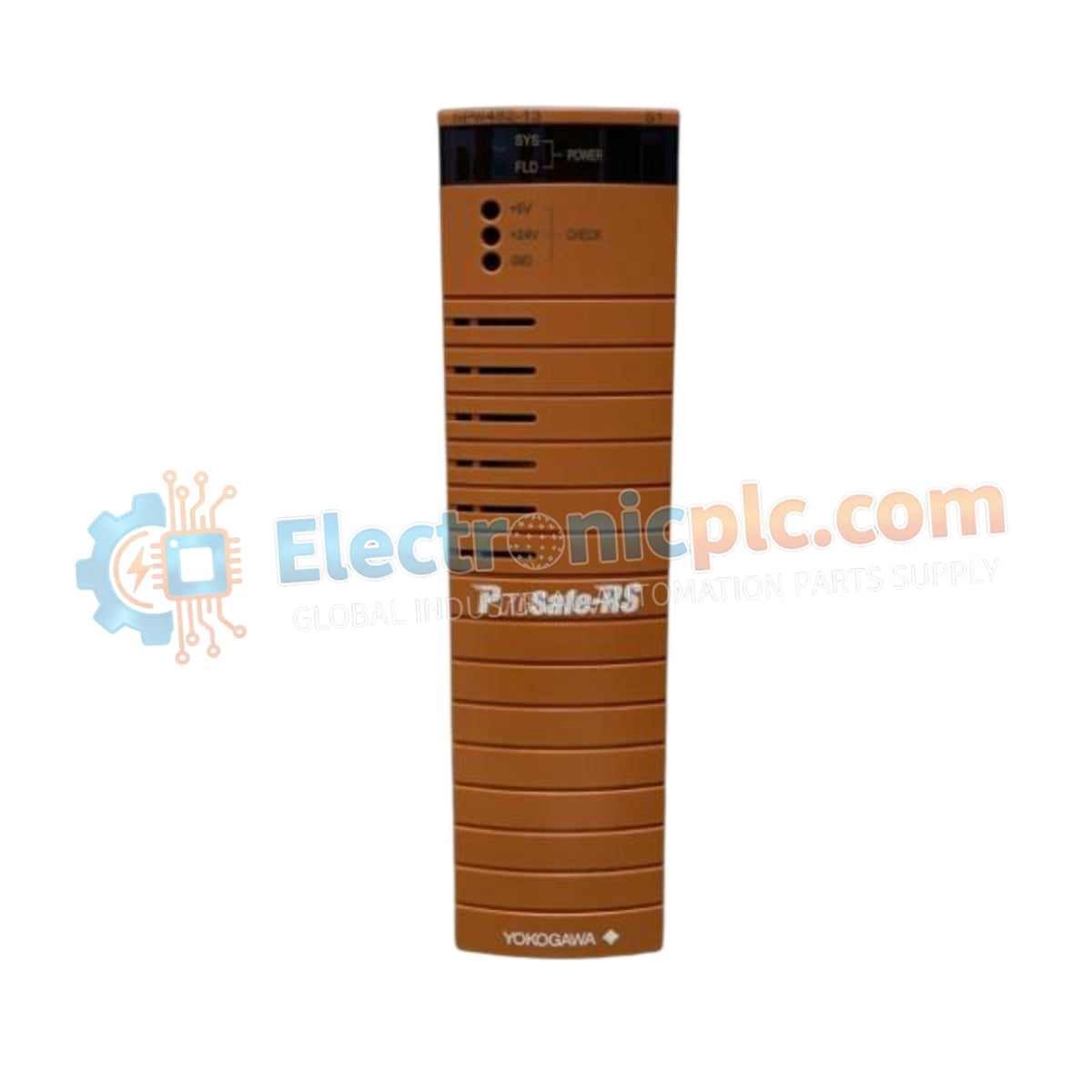

تم تكوين YOKOGAWA SPW482-11 (وحدة إمداد الطاقة SPW482-11) لتنظيم الطاقة وتوزيعها في منصات أنظمة التحكم الموزعة (DCS)، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل هذه الوحدة كمكون أساسي لتحويل الطاقة، حيث تعمل على استقرار جهد الإمداد الوارد لتوليد خرج تيار مستمر منظم مطلوب للسلامة التشغيلية لبطاقات التحكم المثبتة على اللوحة الخلفية وأجهزة القياس الميدانية.

المواصفات الفنية

التحكم في العمليات وعزل الإشارة

تم تصميم SPW482-11 للحفاظ على مستويات جهد ثابتة داخل نظام التحكم، وهو أمر ضروري لاستقرار بروتوكول حلقة HART 4-20 مللي أمبير. تستخدم الدوائر الداخلية عزلًا بين القنوات لمنع الضوضاء الكهربائية وحلقات الأرض من التأثير على دقة الإشارة. بالإضافة إلى ذلك، تشتمل الوحدة على إمكانات تعويض الوصلة الباردة (CJC) لضمان بقاء الإشارات التي تعتمد على درجة الحرارة دقيقة عبر بيئة تشغيل الوحدة.

الأسئلة المتداولة

س: هل وحدة إمداد الطاقة هذه متوافقة مع إجراءات التبديل الساخن؟

ج: يدعم SPW482-11 التبديل الساخن إذا كانت اللوحة الخلفية والتشكيل الهيكلي للحامل مصنفين للإدخال المباشر. تحقق من أن برنامج النظام يتعرف على إزالة الوحدة لمنع ظهور علامات خطأ في سجل التشخيص.

س: كيف يجب تهيئة الوحدة لتطبيقات الطاقة الاحتياطية؟

ج: لضمان التكرار، تأكد من تثبيت SPW482-11 جنبًا إلى جنب مع وحدة مطابقة في تكوين فتحة مزدوجة. تدير اللوحة الخلفية للنظام منطق التبديل التلقائي؛ تأكد من أن تغذية طاقة الإدخال مستمدة من دوائر توزيع منفصلة لتحقيق أقصى وقت تشغيل.

إرشادات التركيب الميداني

1. أوقف تشغيل الحامل أو اعزل الجزء المحدد قبل محاولة تثبيت الوحدة أو إزالتها.
2. تأكد من خلو دبابيس موصل اللوحة الخلفية من الأكسدة أو الحطام للحفاظ على مسار كهربائي منخفض المقاومة.
3. قم بمحاذاة الوحدة بعناية مع قضبان الهيكل وقم بتطبيق ضغط متساوٍ حتى تستقر آليات القفل بالكامل.
4. قم بتوصيل سلك التأريض الواقي بمسمار التأريض في الهيكل لضمان الحماية الكهربائية المناسبة.
5. قم بإجراء فحص للجهد عند أطراف الخرج باستخدام مقياس متعدد معاير قبل توصيل أجهزة القياس الحساسة بالحلقة.
