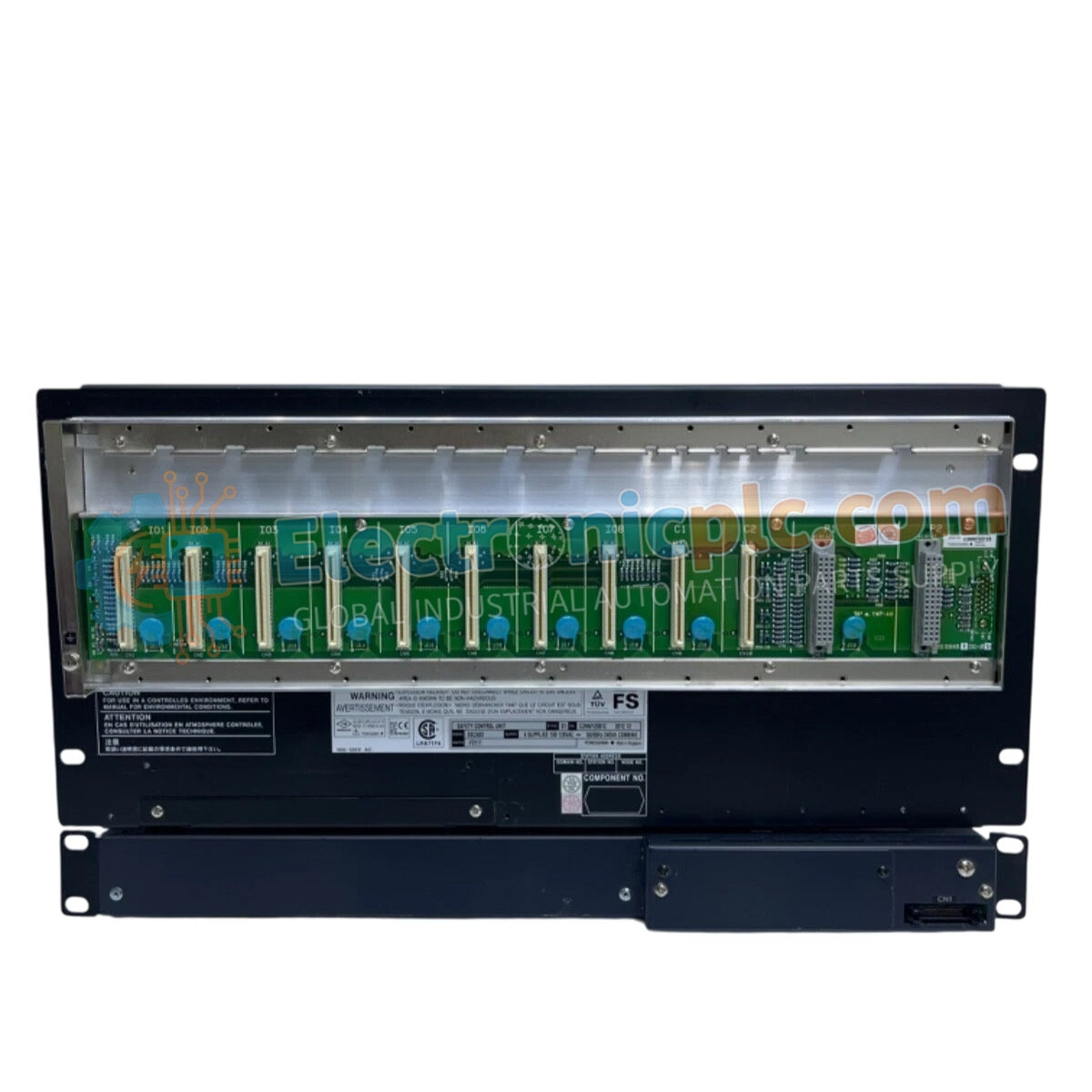

تم تصميم YOKOGAWA SSC60D-S2522 (SSC60D-S2522) خصيصًا لأنظمة الأجهزة الآمنة (SIS) عالية التوافر، وهو وحدة تحكم أمان مزدوجة عالية الأداء. وقد صُممت لدمجها مع شبكة التحكم Vnet/IP، وهي تضمن تنفيذ منطق الأمان الحتمي والمعالجة المتكررة في البيئات الصناعية الحيوية.

تفكيك اللاحقة ومصفوفة النموذج

• SSC60D: معرف النموذج الأساسي لوحدة التحكم الآمنة المزدوجة (القابلة للتركيب على الرف).
• -S: نطاق درجة حرارة التشغيل القياسي (-20 إلى 40 درجة مئوية) مع طلاء مطابق لمعيار ISA G3.
• 2: تكوين مصدر طاقة ثنائي متكرر لتحقيق أقصى وقت تشغيل.
• 5: متغير قياسي بدون حماية متكاملة من الانفجارات.
• 2: إدخال مصدر طاقة تيار متردد 220-240 فولت.
• 2: تكوين الوحدة القياسية بدون ترخيص وظيفة تحكم أمان محدد (R4.01 أو أحدث).

المواصفات الفنية

التكرار وسلامة التكامل

يستخدم SSC60D-S2522 بنية مزدوجة للقضاء على نقاط الفشل الفردية داخل حلقة الأمان. من خلال معالجة منطق الأمان على وحدات تحكم متكررة، تضمن الوحدة تجاوزًا سلسًا في حالة وجود عيوب في الأجهزة أو البرامج. يسمح تضمين اتصال Vnet/IP باتصال عالي السرعة وموثوق بين وحدة التحكم الآمنة ونظام التحكم الموزع (DCS) الأوسع أو شبكات المراقبة.

الأسئلة الشائعة

س: هل تتطلب البنية المزدوجة تكوينًا محددًا في برامج الهندسة؟

ج: نعم، يجب تعريف الوحدة كزوج متكرر ضمن بيئة ProSafe-RS أو بيئة برامج الهندسة المرتبطة لتمكين المزامنة وقدرات التجاوز التلقائي.

س: هل طلاء ISA G3 كافٍ لجميع البيئات الصناعية؟

ج: يضمن معيار ISA G3 الحماية ضد الهواء القاسي والتآكل والمليء بالملح. بينما يوفر حماية رائدة في الصناعة، تأكد من إدارة بيئة خزانة التحكم للبقاء ضمن نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 40 درجة مئوية للحفاظ على عمر المعالجات الداخلية.

إرشادات التثبيت في الموقع

• تأكد من أن تجميع الرف مستوٍ ومؤرض بإحكام لإطار الخزانة لضمان درع كهربائي أمثل.
• قم بتوصيل كل من مصدر الطاقة المتكرر بأجهزة حماية دائرة منفصلة للحفاظ على سلامة تكوين مصدر الطاقة المزدوج.
• افحص كابلات Vnet/IP للتأكد من الدرع الصحيح وتأكد من توجيهها بعيدًا عن كابلات الطاقة العالية لمنع التداخل الكهرومغناطيسي.
• بمجرد التثبيت، تأكد من حالة التكرار عبر مصابيح LED في اللوحة الأمامية لوحدة التحكم وتشخيصات محطة الهندسة لضمان المزامنة بين الوحدات المزدوجة.
• حافظ على بيئة تشغيل نظيفة حول الوحدة لمنع تراكم الحطام الذي قد يعيق التبريد بالحمل الحراري.
