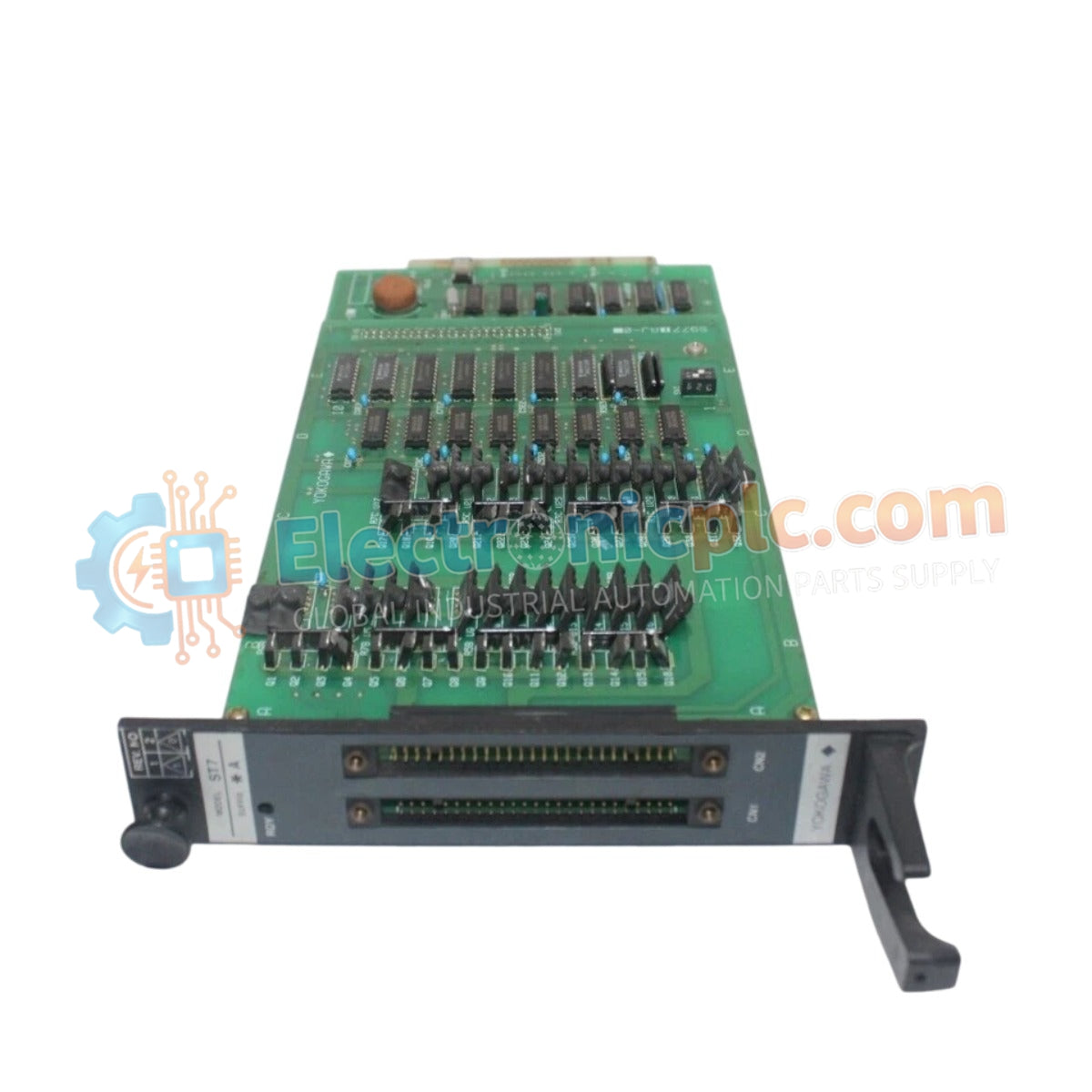

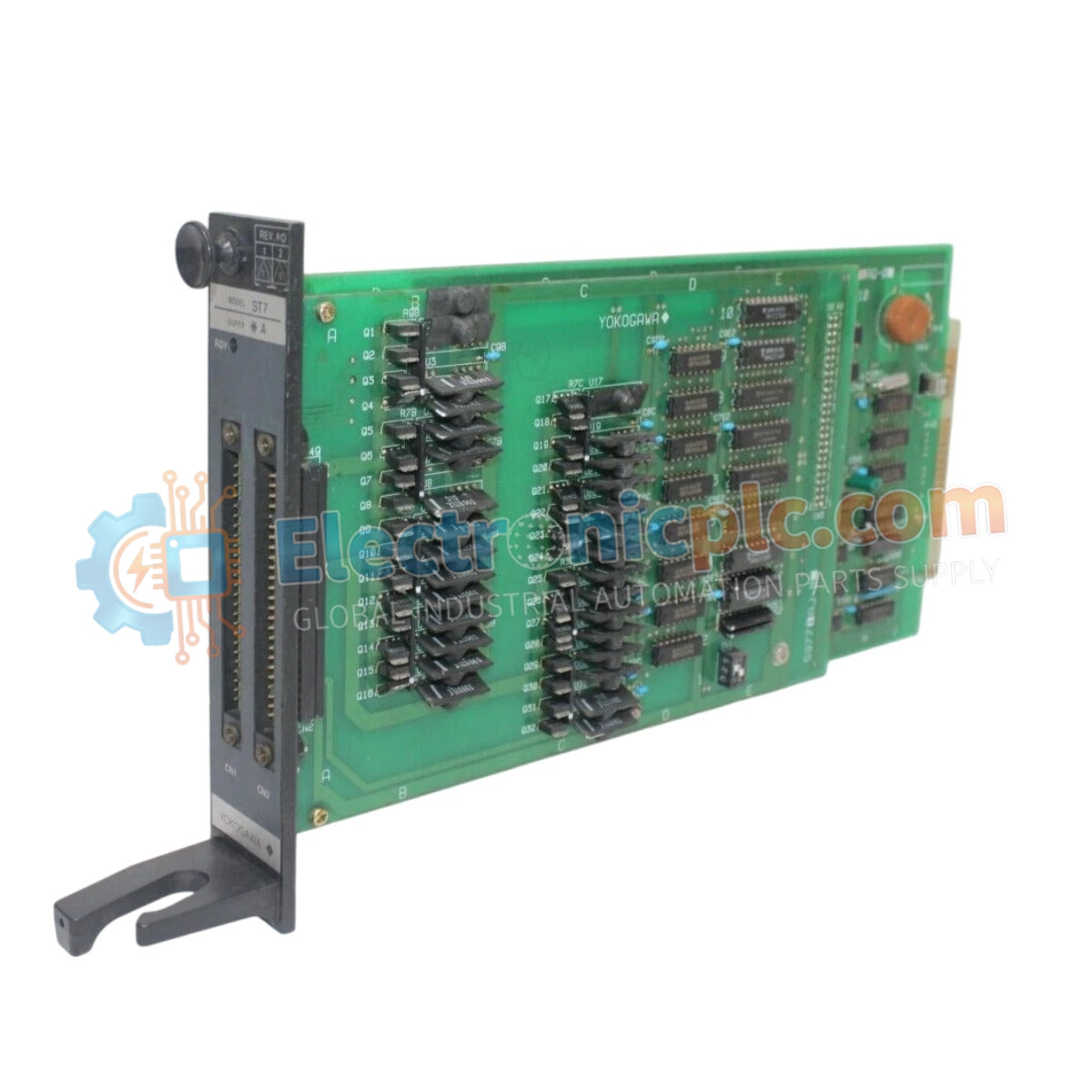

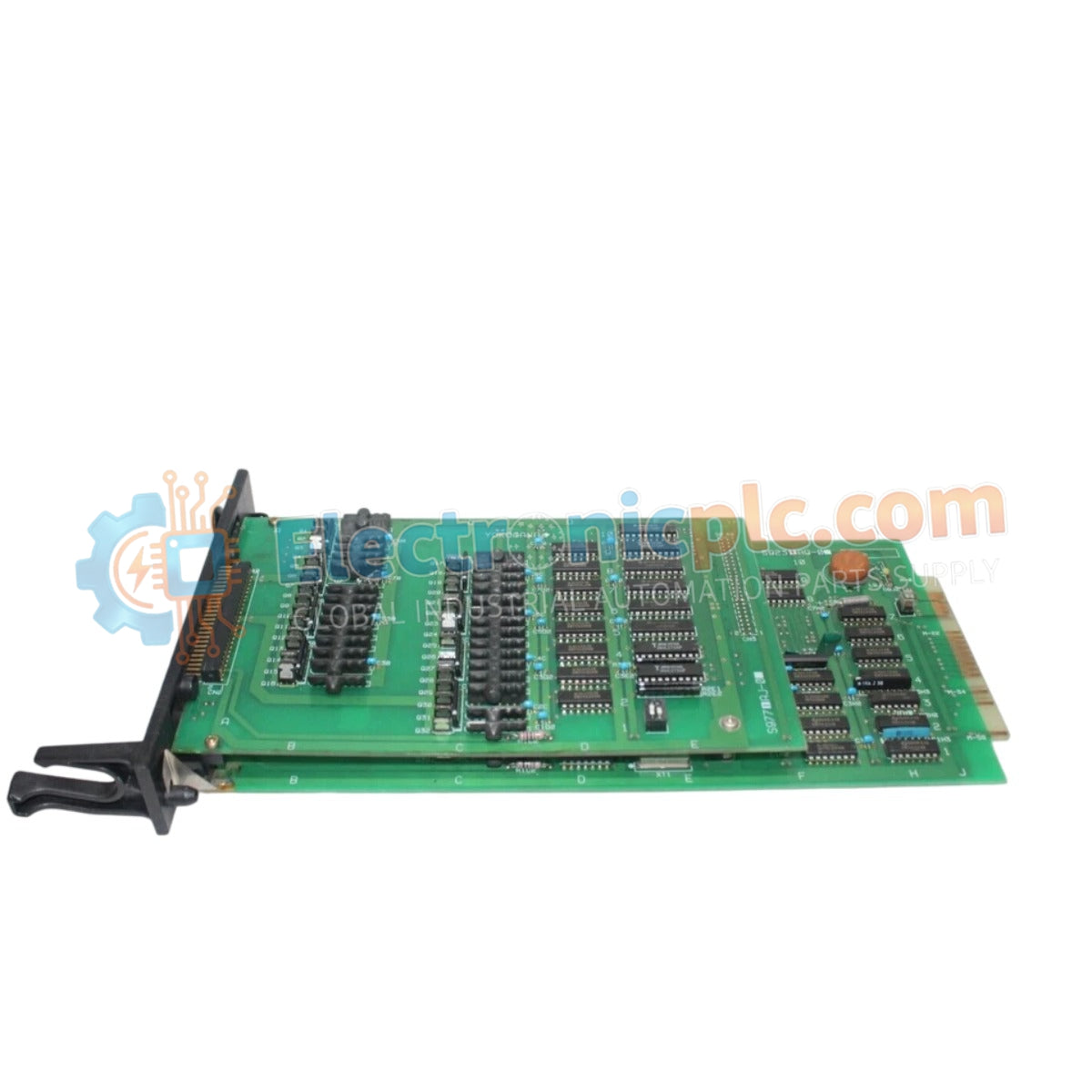

تم تكوين بطاقة YOKOGAWA ST7*A (بطاقة إخراج الحالة ST7*A) لتوزيع الإشارات المنفصلة في منصات أنظمة التحكم القديمة، وهي توفر تبديلاً كهربائيًا ماديًا مباشرًا لمراقبة وإدارة الأجهزة الميدانية. تعمل مكونات الأجهزة هذه كواجهة حالة تُستخدم لتنفيذ منطق التحكم القائم على المرحلات للأجهزة الطرفية مثل الصمامات المغناطيسية والمحركات الصناعية داخل بيئات CENTUM-XL وμ-XL.

مواصفات الأجهزة

مراقبة الحالة وإدارة الأجهزة

تم تصميم ST7*A لتوفير ملاحظات واضحة وموثوقة من الأجهزة الميدانية إلى نظام التحكم. من خلال استخدام مخرجات مرحل متعددة، تمكن البطاقة أنظمة CENTUM-XL/μ-XL من تتبع حالة التشغيل للأجهزة الميدانية الحيوية. توفر بنية المرحل هذه العزل الكهربائي الضروري بين مشغلات الحقل عالية الطاقة ورف التحكم ذي الجهد المنخفض، مما يحمي النظام من الارتدادات المحتملة أو الاضطرابات الكهربائية. يدعم تصميمها المعياري تكوينات تركيب مرنة، مما يسمح بتركيب عالي الكثافة في خزانات التحكم القياسية مقاس 19 بوصة.

الأسئلة المتداولة (FAQ)

س: هل يمكن لـ ST7A التعامل مع الأحمال الاستقرائية عالية التيار مباشرة؟ ج: يتم تصنيف جهات اتصال المرحل للإشارة إلى الحالة وإشارات مستوى التحكم. بالنسبة للمحركات الكبيرة أو الصمامات المغناطيسية شديدة التحمل، استخدم مخرجات ST7A لتشغيل مرحل طاقة وسيط أو قاطع بدلاً من تبديل الحمل مباشرة، مما يمنع لحام الاتصال.

س: هل نطاق مصدر الطاقة 24 فولت تيار مستمر حاسم لطول عمر البطاقة؟

ج: نعم، الحفاظ على الجهد ضمن تحمل +/- 10% أمر ضروري. قد يؤدي تشغيل الوحدة خارج هذا النطاق إلى رنين المرحل أو حالات منطقية متقطعة، مما قد يؤدي إلى فشل سابق لأوانه لملفات المرحل.

إرشادات التركيب الميداني

• تكوين التركيب: تدعم ST7*A التركيب الأفقي والرأسي. تأكد من أن اتجاه العش المختار يوفر خلوصًا كافيًا لأسلاك 24 فولت تيار مستمر وأن تدفق الهواء كافٍ لتبديد الحرارة من مجموعة المرحلات.
• الأسلاك والإنهاء: استخدم أسلاك نحاسية مجدولة عالية الجودة لجميع التوصيلات الميدانية. تحقق من استخدام رؤوس الأسلاك لمنع خيوط الأسلاك المتطايرة، والتي يمكن أن تربط الأطراف وتتسبب في إشارات حالة إخراج متقطعة.
• الختم البيئي: على الرغم من تصميمها للرفوف الصناعية، تأكد من أن بيئة الرف خالية من الملوثات الموصلة أو الغبار الزائد، والذي قد يتداخل مع الموثوقية طويلة الأمد لجهات اتصال المرحل.
• التأريض: قم بربط هيكل الرف بقضيب تأريض الحماية للنظام (PE). يعد توصيل أرضي صلب ومنخفض المقاومة إلزاميًا لضمان بقاء مسار عودة 24 فولت تيار مستمر مستقرًا وأن النظام يلبي متطلبات التوافق الكهرومغناطيسي (EMC).
