الوصف

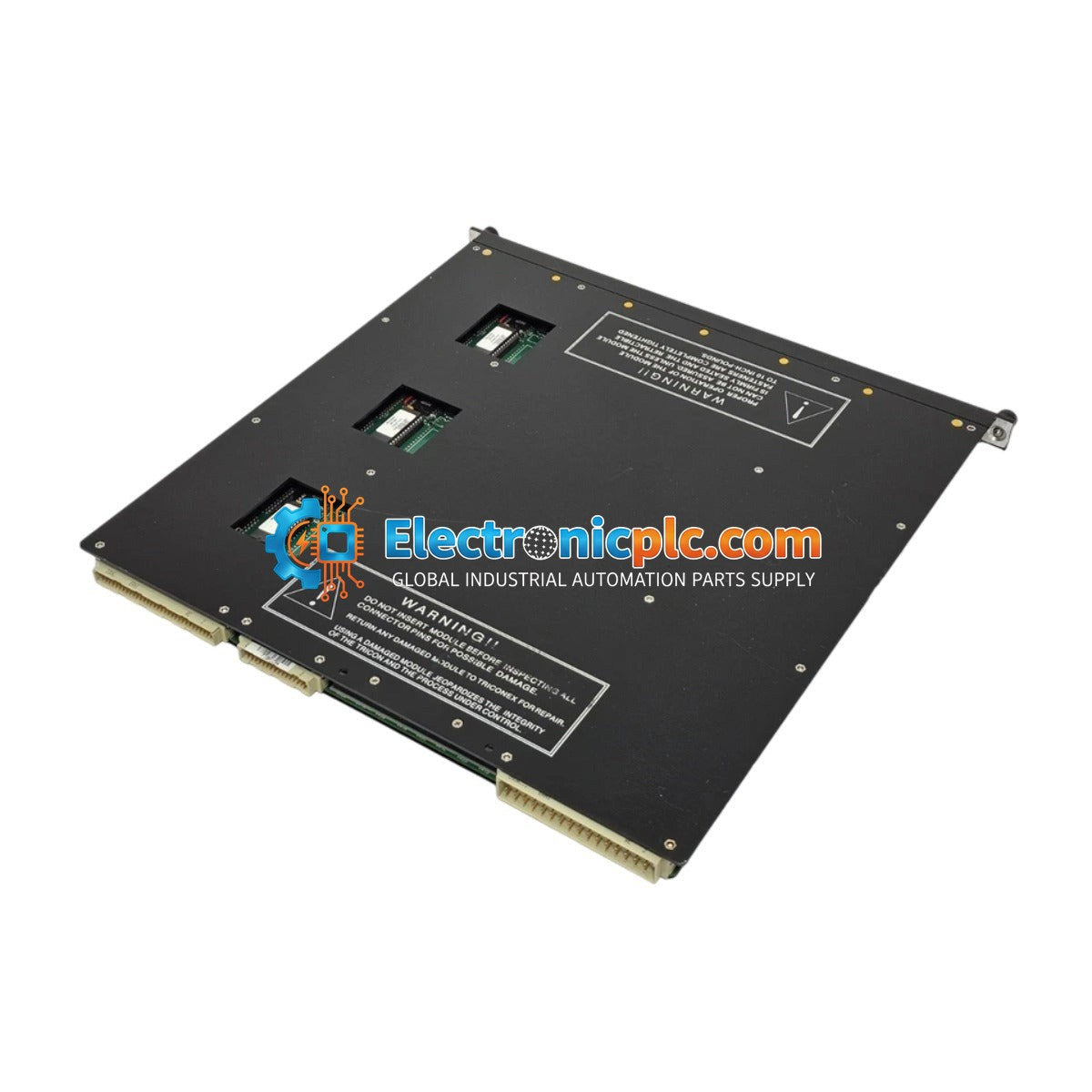

Triconex 3511 هو وحدة إدخال نبضات عالية الدقة ثلاثية الوحدات المتكررة (TMR) مصممة للدمج في أنظمة السلامة Triconex. تم تصميم هذه الوحدة لمراقبة المعدات الدوارة عالية السرعة، بما في ذلك التوربينات والضواغط والمضخات، والتي توجد عادة في قطاعات توليد الطاقة والتكرير والتعدين. باستخدام دقة 16 بت وهندسة TMR قوية، توفر 3511 قياسًا للتردد متسامحًا مع الأخطاء، مما يضمن سلامة العملية وحماية موثوقة من السرعة الزائدة. وهي مصممة للحفاظ على دقة عالية عبر نطاقات تردد واسعة، مما يدعم تطبيقات السلامة الحرجة المصنفة SIL 3.

الميزات

• هندسة ثلاثية الوحدات المتكررة (TMR) لتوافر عالٍ وتحمل الأخطاء.
• ثماني قنوات إدخال مستقلة وغير مشتركة لمعالجة إشارات قطار النبضات.
• دقة 16 بت لاكتساب البيانات عالية الكثافة، ومناسبة للتحكم في الحاكم وحماية الاندفاع.
• تدعم نطاقات التردد حتى 20,000 هرتز.
• منطق تصويت خاص يحدد ويعزل أعطال الأجهزة دون مقاطعة تدفق الإشارة.
• لوحة أمامية مرمزة بالألوان لتحديد سريع أثناء الصيانة وفحص الرفوف.

التطبيقات

تستخدم وحدة 3511 بشكل أساسي في البيئات الحرجة للسلامة حيث تكون مراقبة السرعة الدقيقة مطلوبة. تشمل التطبيقات النموذجية ما يلي:

• أنظمة حماية السرعة الزائدة للآلات الدوارة.
• التحكم في حاكم التوربينات والضاغطات.
• قياس التدفق في حلقات العمليات الحرجة.
• أنظمة السلامة المجهزة (SIS) التي تتطلب الامتثال لمعيار SIL 3.

المواصفات الفنية

إرشادات التركيب

• تأكد من إيقاف تشغيل هيكل Triconex قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
• تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لحماية الدوائر الداخلية الحساسة.
• تحقق من أن جميع الأسلاك الميدانية محمية ومؤرضة بشكل صحيح لتقليل تداخل EMI، وهو أمر بالغ الأهمية لإدخالات النبضات عالية التردد.
• تأكد من تثبيت الوحدة بالكامل في الرف وأن آلية القفل تعمل للحفاظ على اتصال اللوحة الخلفية المناسب.
• حافظ على التهوية الكافية داخل الخزانة لضمان عمل الوحدة ضمن نطاق درجة حرارتها المحدد من 0 إلى 60 درجة مئوية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 3511؟

تعد 3511 وحدة إدخال نبضات تستخدم لقياس إشارات التردد من مستشعرات السرعة أو مقاييس التدفق، مما يوفر بيانات حرجة لأنظمة السلامة مثل حماية التوربينات من السرعة الزائدة.

هل هذه الوحدة متوافقة مع رفوف Triconex القياسية؟

نعم، تم تصميم 3511 لهياكل شاسيه Triconex TMR القياسية. تحقق دائمًا من مراجعة نظامك المحددة وتوافق اللوحة الخلفية قبل التثبيت.

ماذا توفر هندسة TMR؟

تستخدم هندسة TMR (ثلاثية الوحدات المتكررة) ثلاث أرجل معالجة متوازية مع منطق التصويت. إذا فشلت إحدى الأرجل، يستمر النظام في العمل بشكل صحيح باستخدام الأرجل المتبقية، مما يضمن موثوقية عالية وتحمل الأخطاء.
