نظرة عامة على المنتج

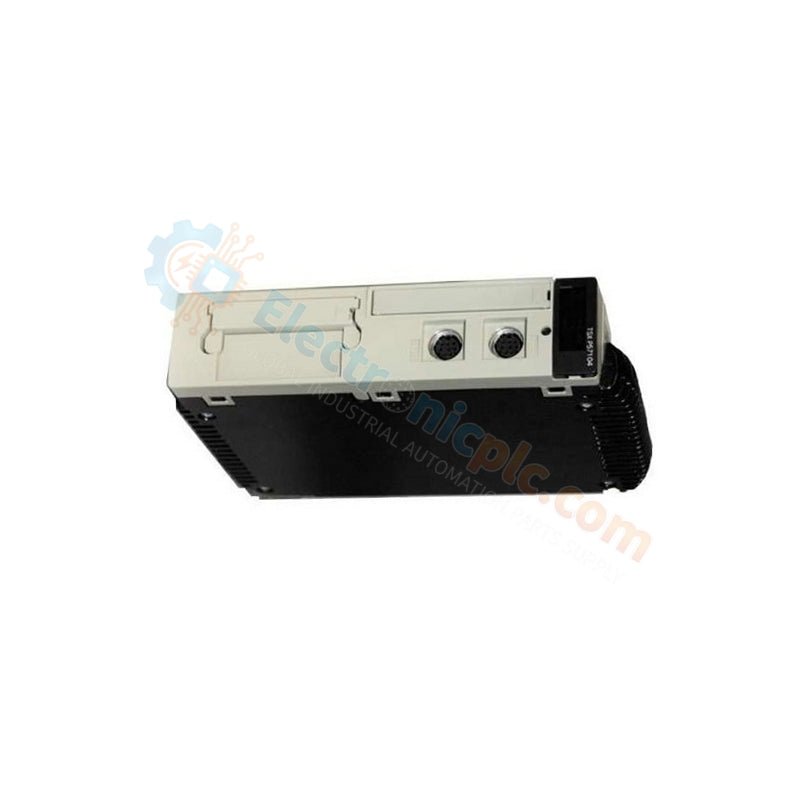

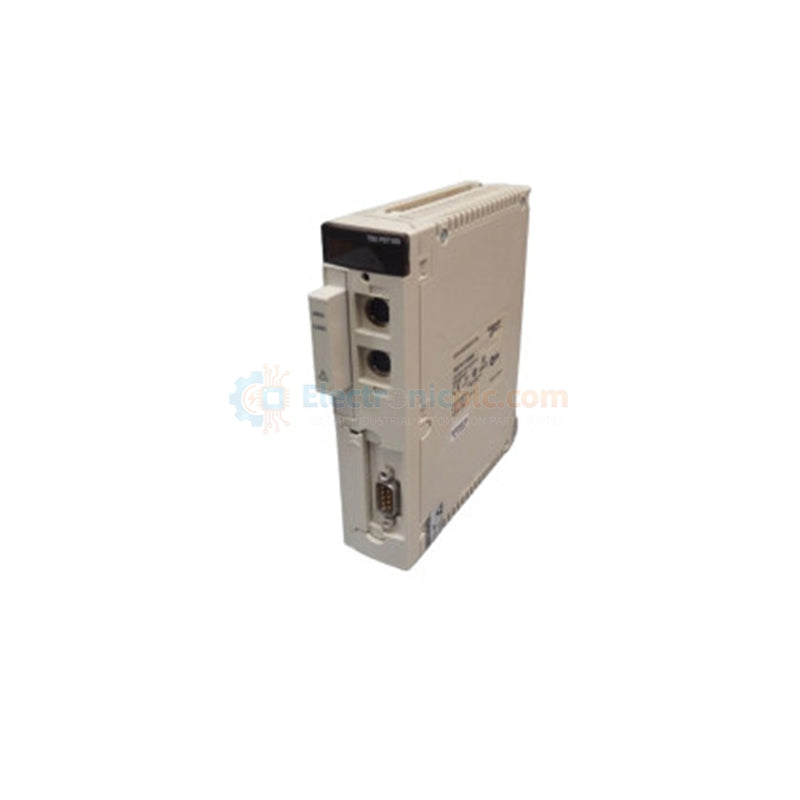

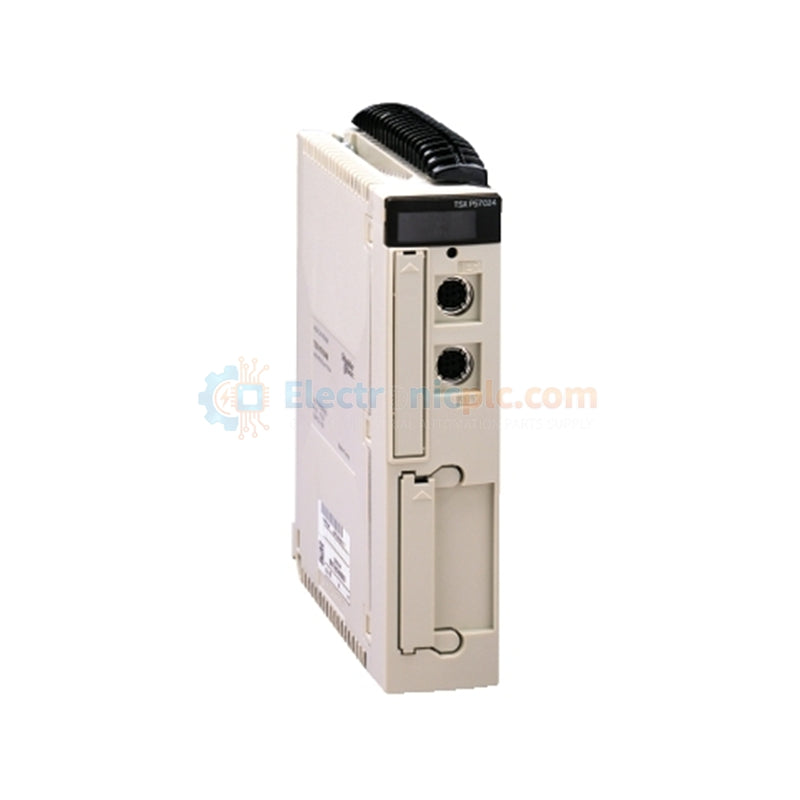

يعمل Schneider Electric TSXP57104M كوحدة معالجة مركزية عالية الأداء ضمن منصة التشغيل الآلي Modicon Premium. يقوم معالج Unity هذا بتنفيذ منطق تحكم متطور ويدير بنيات الإدخال/الإخراج الموزعة للعمليات الصناعية متوسطة وكبيرة الحجم. يتميز بذاكرة برنامج وبيانات داخلية تبلغ 96 كيلوبايت، قابلة للتوسيع عبر بطاقات PCMCIA، ويستخدم منفذين تسلسليين مدمجين من نوع Mini-DIN RS485 لاتصال سلس في الموقع. نحن نقدم هذه الوحدة على أنها جديدة تمامًا وأصلية بنسبة 100% في عبوتها الأصلية، مما يضمن أقصى قدر من الموثوقية لمعالجة المواد وأتمتة البنية التحتية.

المواصفات الفنية

• الشركة المصنعة: شنايدر إلكتريك

• رقم الموديل: TSXP57104M

• السلسلة: Modicon Premium

• نوع المعالج: معالج Unity

• الذاكرة الداخلية: 96 كيلوبايت (برنامج وبيانات)

• سعة الإدخال/الإخراج الرقمي: 512 نقطة إدخال/إخراج

• سعة الإدخال/الإخراج التناظري: 24 نقطة إدخال/إخراج

• وقت تنفيذ العملية المنطقية: 0.19 ميكرو ثانية

• واجهة الاتصال: 2 × Mini-DIN RS485 (وصلة تسلسلية غير معزولة)

• دعم الرفوف: حتى 32 فتحة عبر رفوف متعددة

• أداء المعالجة: 4.76 ألف تعليمة/مللي ثانية

• استهلاك التيار: 850 مللي أمبير @ 5 فولت تيار مستمر

• درجة حرارة التشغيل: 0 درجة مئوية إلى +60 درجة مئوية

• توافق البرامج: Unity Pro / EcoStruxure Control Expert

المزايا الهندسية

• حل منطقي فائق السرعة: مع وقت تنفيذ تعليمات منطقية يبلغ 0.19 ميكرو ثانية فقط، يتعامل TSXP57104M مع المهام المتكررة عالية السرعة دون تأخير. تعمل هذه السرعة على تحسين أداء خطوط التعبئة سريعة الحركة وأنظمة مناولة المواد الدقيقة.

• توسيع مرن للذاكرة: يتضمن المعالج ذاكرة وصول عشوائي (RAM) داخلية بسعة 96 كيلوبايت ولكنه يدعم بطاقات PCMCIA لزيادة ذاكرة البرنامج حتى 224 كيلوبايت. تسمح هذه المرونة للمهندسين بتوسيع تعقيد منطق التحكم دون ترقية الأجهزة المادية لوحدة المعالجة المركزية (CPU).

• إدارة المهام المتقدمة: ينظم TSXP57104M منطق التحكم في مهمة رئيسية واحدة، ومهمة سريعة واحدة، وما يصل إلى 32 مهمة حدث. يضمن هذا الهيكل أن تتلقى المقاطعات الحرجة للسلامة أو ذات الأولوية العالية اهتمام معالجة فوريًا، مما يحافظ على سلامة النظام خلال فترات الذروة.

• تشخيص مبسط: توفر أربع مصابيح LED أمامية (RUN، ERR، I/O، TER) حالة مرئية فورية لصحة وحدة المعالجة المركزية، وروابط الاتصال، وناقل الإدخال/الإخراج. تقلل هذه المؤشرات وقت التوقف عن العمل الخاص باستكشاف الأخطاء وإصلاحها من خلال السماح للفنيين بتحديد الأخطاء بلمحة.

الأسئلة الشائعة

• ما هو البرنامج الذي أحتاجه لبرمجة TSXP57104M؟

  يتطلب TSXP57104M برنامج Unity Pro أو برنامج EcoStruxure Control Expert المحدث. توفر هذه المنصات بيئة متعددة اللغات (Ladder، ST، FBD) لتطوير مشروع التشغيل الآلي الخاص بك وتصحيح أخطائه.

• هل يمكن لهذا المعالج دعم توسيع الإدخال/الإخراج عن بعد؟

  نعم. يدعم TSXP57104M تكوينات رفوف مختلفة، مما يسمح بما يصل إلى 32 فتحة إجمالية عبر رفوف متعددة. يمكنك تكوين رفّين من 12 فتحة أو ما يصل إلى 4 رفوف بتكوينات أصغر لتناسب تصميم خزانتك.

• ما هو العمر الافتراضي للبطارية الداخلية؟

  تعتمد ذاكرة الوصول العشوائي (RAM) الداخلية على بطارية للاحتفاظ بالبيانات أثناء حالات انقطاع التيار الكهربائي. بينما يدعم المعالج التشغيل طويل الأمد، نوصي بالتحقق من حالة البطارية عبر مصباح LED "ERR" أو كلمات النظام بانتظام لمنع فقدان بيانات البرنامج المتطايرة.
