نظرة عامة على المنتج

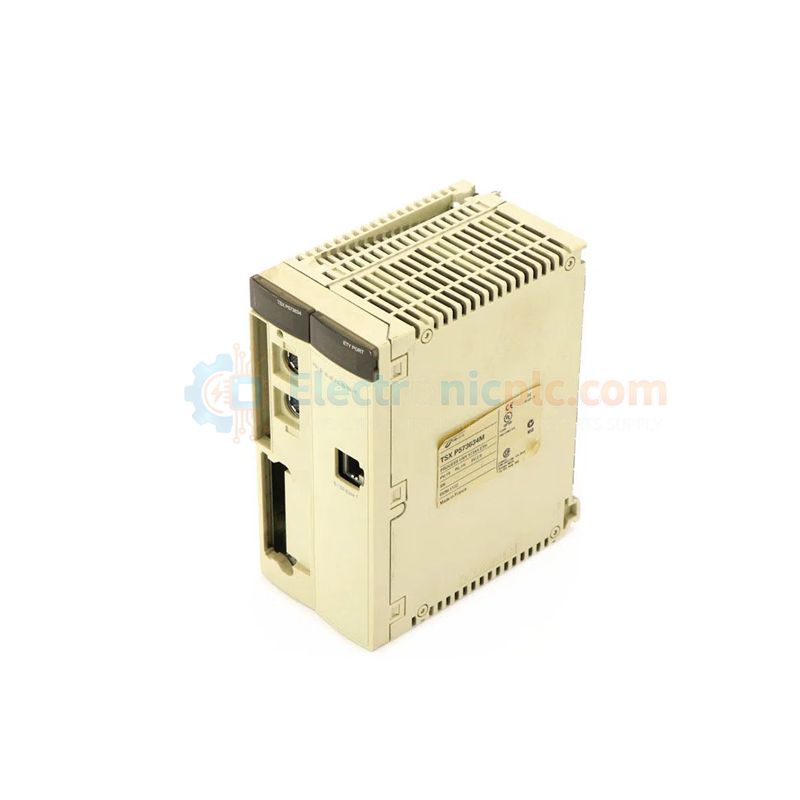

تعتبر وحدة Schneider Electric TSXP573634M معالج Unity عالي الأداء ومصمم خصيصًا لمنصة أتمتة Modicon Premium. تدير وحدة المعالجة المركزية ذات التنسيق المزدوج هذه تنفيذ منطق معقد ومدخلات/مخرجات موزعة للبنى الصناعية متوسطة وكبيرة النطاق. وباعتبارها حجر الزاوية في مفهوم Schneider's Transparent Ready، فإنها تسهل الاتصال المفتوح وتكامل Ethernet السلس. نحن نوفر هذه الوحدة كجهاز جديد وأصلي 100% يدعم البنية التحتية الحيوية في التصنيع ومعالجة المياه وتوليد الطاقة.

المواصفات الفنية

يقدم TSXP573634M سرعات معالجة من المستوى الأول وسعة ذاكرة واسعة للتطبيقات الصعبة.

• سلسلة المعالج: Modicon Premium

• التنسيق: وحدة ذات فتحتين

• برنامج البرمجة: Unity Pro

• سعة المدخلات/المخرجات المنفصلة: 1024 نقطة

• سعة المدخلات/المخرجات التناظرية: 128 نقطة

• سرعة تنفيذ المنطق البولياني: 0.12 ميكرو ثانية

• ذاكرة الوصول العشوائي الداخلية: 192 كيلوبايت (قابلة للتوسيع إلى 1792 كيلوبايت عبر PCMCIA)

• منافذ الاتصال: 1 × إيثرنت RJ45 (10/100 ميجابت في الثانية)، 2 × RS485 Mini-DIN

• التحكم في العمليات: 15 إلى 45 حلقة بسيطة

• استهلاك التيار: 1900 مللي أمبير عند 5 فولت تيار مستمر

• مهام التطبيق: 1 رئيسي، 1 سريع، 64 مهمة حدث

• الإشارة المحلية: مؤشرات LED لـ RUN, ERR, I/O, TER, STS, TX, RX

مزايا الهندسة

تحل TSXP573634M الاختناقات التقنية في بيئات العمليات عالية السرعة:

• معالجة منطقية فائقة السرعة: تضمن سرعة تعليمات المنطق البولياني البالغة 0.12 ميكرو ثانية أن المتحكم يتعامل مع المدخلات الصناعية السريعة دون اهتزاز. تثبت هذه الدقة أهميتها في مهام التعبئة والمزامنة عالية السرعة.

• هندسة قابلة للتطوير: من خلال دعم ما يصل إلى 16 رف توسعة و 8 وحدات اتصال، تتيح وحدة المعالجة المركزية هذه نموًا هائلاً للنظام. يمكنك التوسع من وحدة تحكم آلية محلية إلى مركز أتمتة على مستوى المصنع دون تغيير المنصات.

• تكامل الشبكة الشفاف: يدعم منفذ Ethernet المدمج مفهوم Transparent Ready. يسمح هذا بالتشخيص المباشر عبر الويب وتبادل البيانات، مما يقلل الحاجة إلى بوابات خاصة باهظة الثمن.

• إدارة ذاكرة مرنة: توفر فتحة بطاقة PCMCIA ما يصل إلى 16 ميجابايت من مساحة التخزين الإضافية. يتيح هذا للمهندسين تخزين سجلات بيانات تاريخية واسعة النطاق أو ملفات إدارة وصفات معقدة مباشرة على أجهزة المعالج.

الأسئلة الشائعة

• هل يمكنني برمجة TSXP573634M باستخدام برنامج PL7 Pro؟لا. هذا النموذج المحدد هو معالج Unity. يجب عليك استخدام برنامج Unity Pro (أو EcoStruxure Control Expert) للتكوين والبرمجة.

• ما هو البديل الموصى به إذا كان هذا النموذج قديمًا؟توصي شنايدر إلكتريك بسلسلة Modicon M580 (تحديدًا BMEP583020) كمسار انتقال لأنظمة Modicon Premium الحالية التي تستخدم وحدة المعالجة المركزية هذه.

• كيف تعمل المنافذ التسلسلية المدمجة؟تتميز الوحدة بمنفذين RS485 Mini-DIN. تدعم هذه المنافذ عادةً بروتوكولات Uni-Telway أو Modbus للاتصال بلوحات واجهة المستخدم الرسومية (HMI)، أو محركات التردد المتغير (VFDs)، أو أجهزة المجال التسلسلية الأخرى.

• هل تتطلب الوحدة بطارية للاحتفاظ بالبرنامج؟نعم، عادةً ما يضم مصدر طاقة رف Modicon Premium البطارية المطلوبة للاحتفاظ ببيانات ذاكرة الوصول العشوائي الداخلية عند إزالة طاقة النظام.
