الوصف

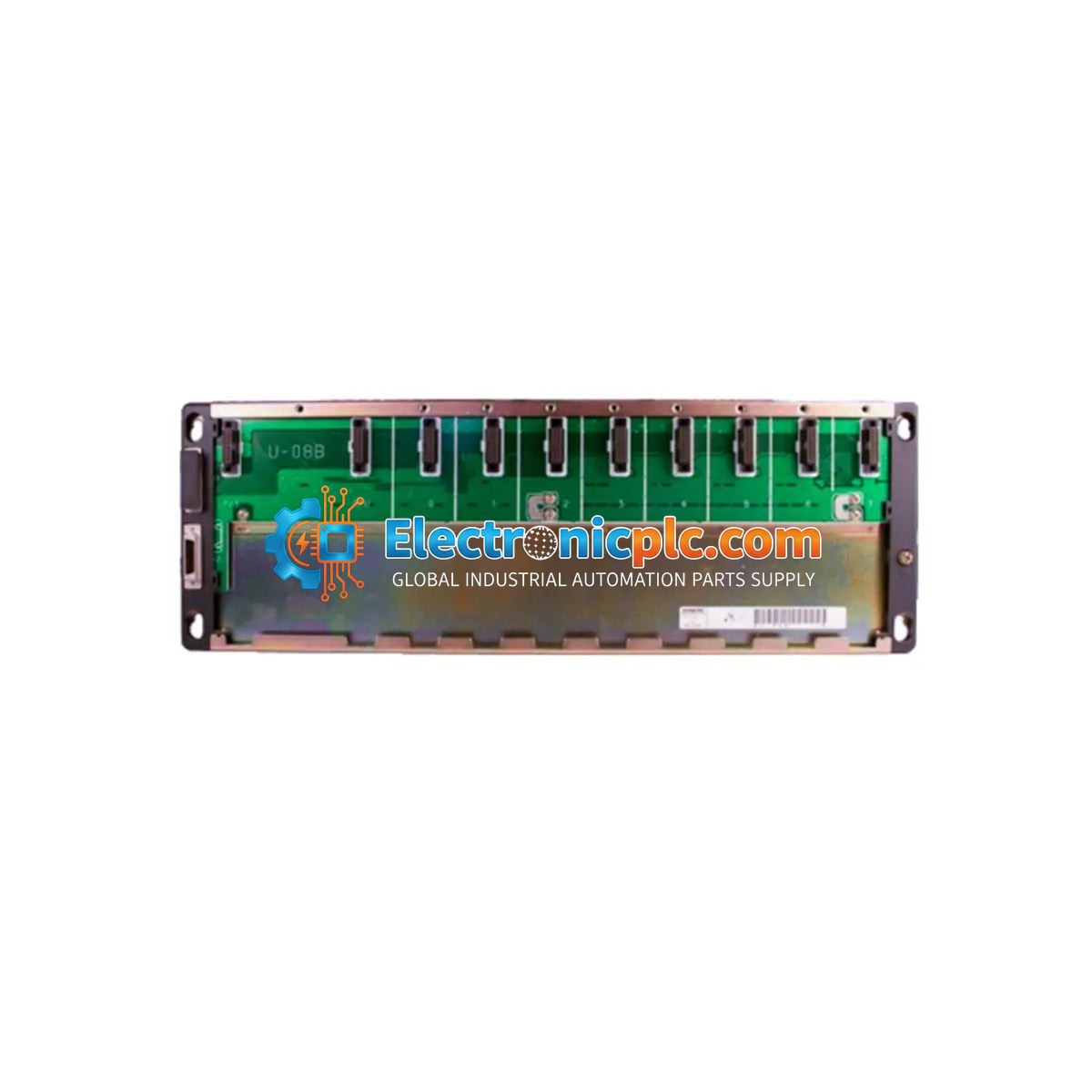

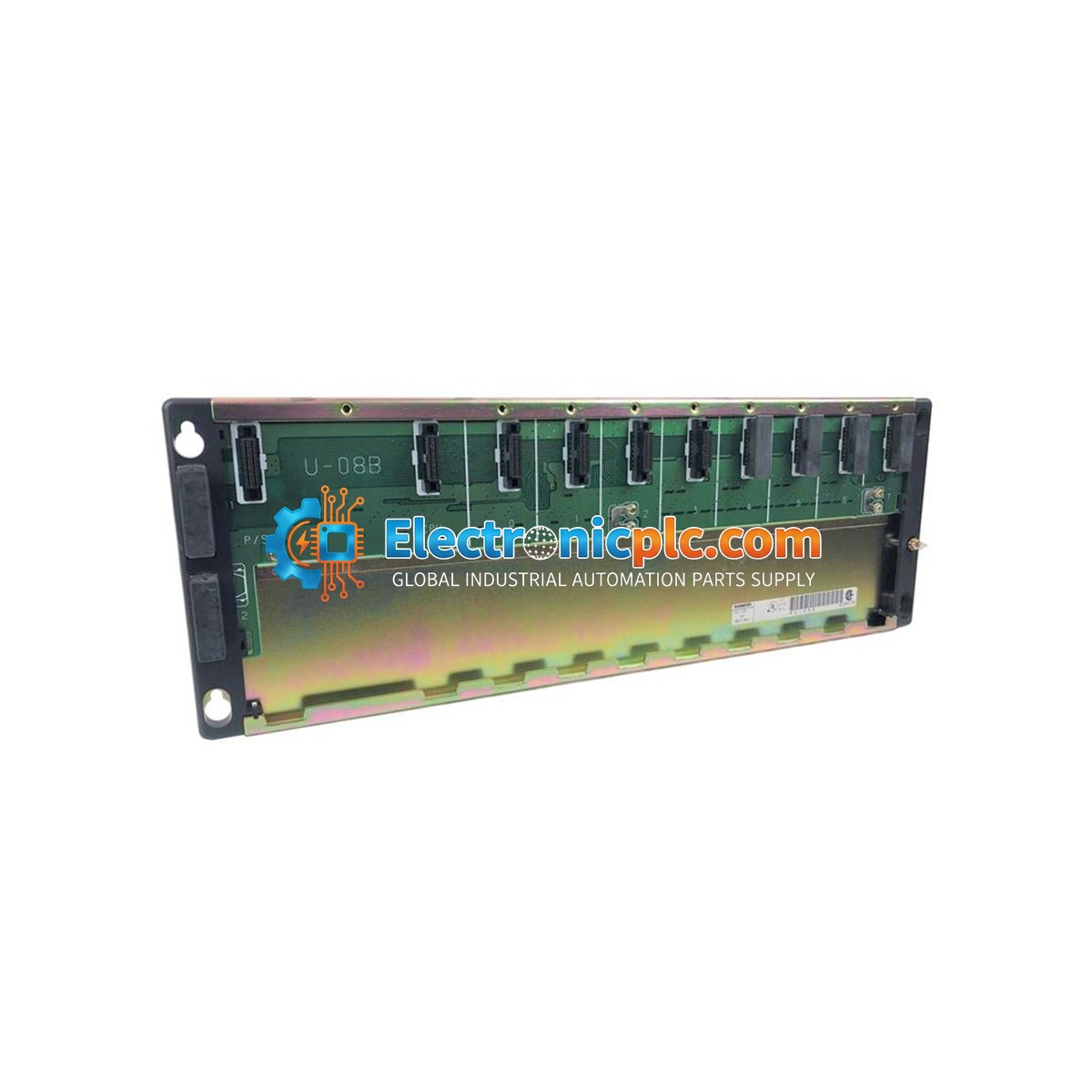

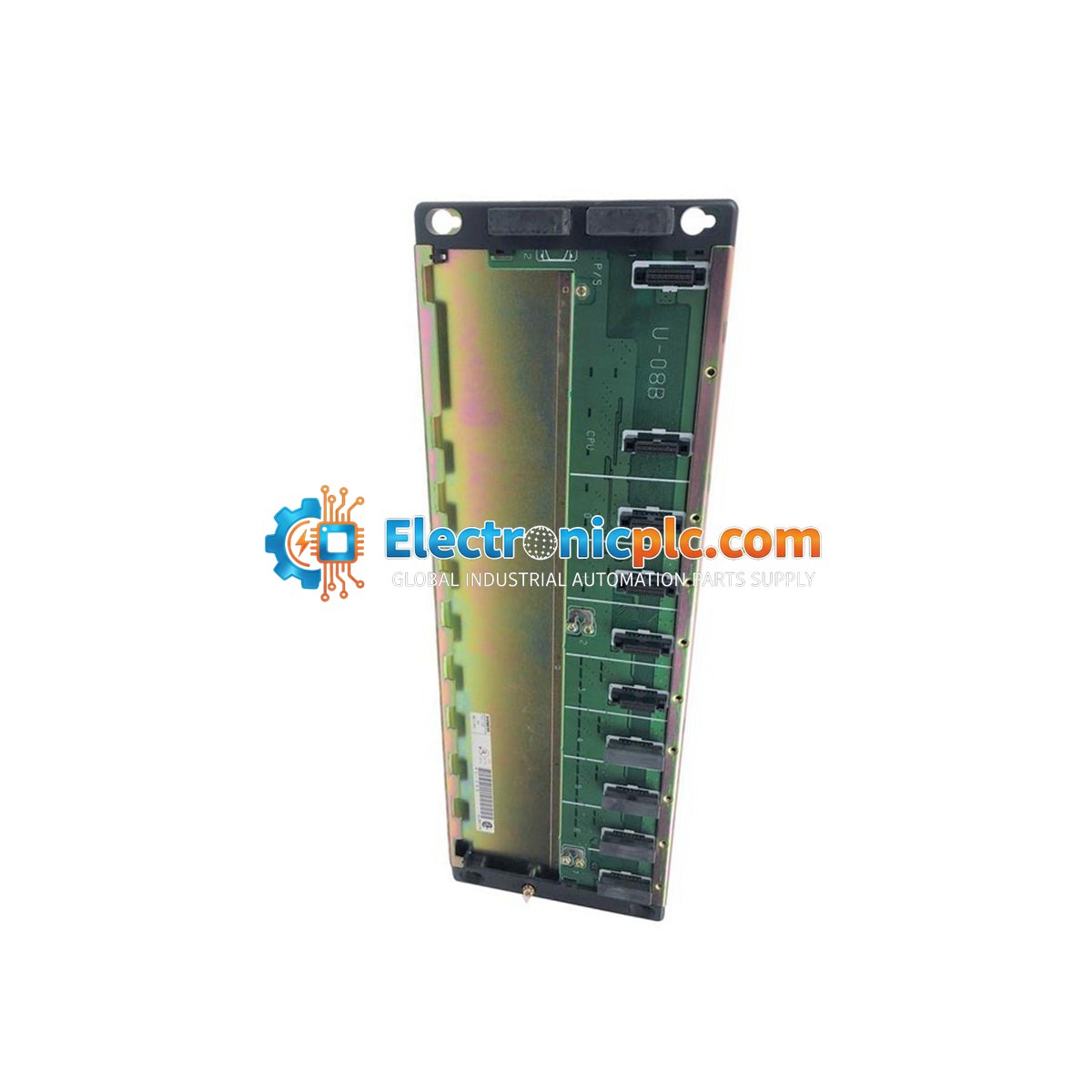

U-08B عبارة عن حامل أساسي بـ 8 فتحات مصمم لسلسلة Siemens SIMATIC 505 و Texas Instruments TI 505 PLC. يعمل هذا اللوحة الخلفية كواجهة هيكلية وكهربائية أساسية لتجميع وحدة التحكم، مما يسهل الاتصال وتوزيع الطاقة بين وحدة المعالجة المركزية وإمدادات الطاقة ووحدات الإدخال/الإخراج المختلفة. صُمم U-08B للعمل في البيئات الصناعية الصعبة، ويوفر منصة مادية مستقرة تقلل من فقدان الإشارة وتحمي من التدهور الميكانيكي أو الكهربائي في أنظمة التحكم القديمة.

الميزات

• يدعم ما يصل إلى 8 وحدات قياسية من سلسلة 505.
• بنية ناقل متوازية قوية لتبادل البيانات المحدد.
• فتحات مصممة بدقة لتلامس كهربائي ومحاذاة موثوقة.
• تأريض منخفض المعاوقة وعزل كهربائي للتخفيف من التداخل الكهرومغناطيسي.
• تصميم معياري يسمح بالتوسع الفعال للنظام وصيانة مبسطة.

التطبيقات

هذا الحامل الأساسي مناسب لأنظمة الأتمتة القديمة في قطاعات تشمل النفط والغاز، ومعالجة المياه البلدية، والتعدين، والصناعات التحويلية الثقيلة. وهو بمثابة مكون احتياطي حاسم للحفاظ على سلامة بنى TI 505 PLC الحالية.

المواصفات الفنية

إرشادات التركيب

• تأكد من تثبيت الرف بإحكام على لوحة أو لوحة خلفية للخزانة مخمدة للاهتزازات.
• قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة أي وحدات إدخال/إخراج لمنع حدوث قوس كهربائي أو تلف في دبابيس اللوحة الخلفية.
• حافظ على التأريض الصحيح لهيكل الرف إلى قضيب تأريض الخزانة لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من التهوية الكافية حول الرف للحفاظ على درجات حرارة التشغيل ضمن نطاق 0 إلى 60 درجة مئوية.
• تعامل مع الوحدات بعناية لتجنب ثني دبابيس موصل اللوحة الخلفية أثناء الإدخال.

الأسئلة الشائعة

هل U-08B متوافق مع جميع وحدات سلسلة TI 505؟

نعم، تم تصميم U-08B لقبول وحدات السلسلة 505 القياسية، بما في ذلك وحدات الإدخال/الإخراج الرقمية والتناظرية، ومعالجات الاتصالات، ومصادر الطاقة المتوافقة مع بنية TI 505.

هل يمكن استخدام هذا الرف لاستبدال لوحة خلفية تالفة في نظام موجود؟

نعم، U-08B هو بديل مباشر لحوامل الأساس ذات 8 فتحات الموجودة في سلسلة TI 505، مما يسمح باستعادة وظائف النظام دون الحاجة إلى إعادة تصميم كامل لوحدة التحكم.
