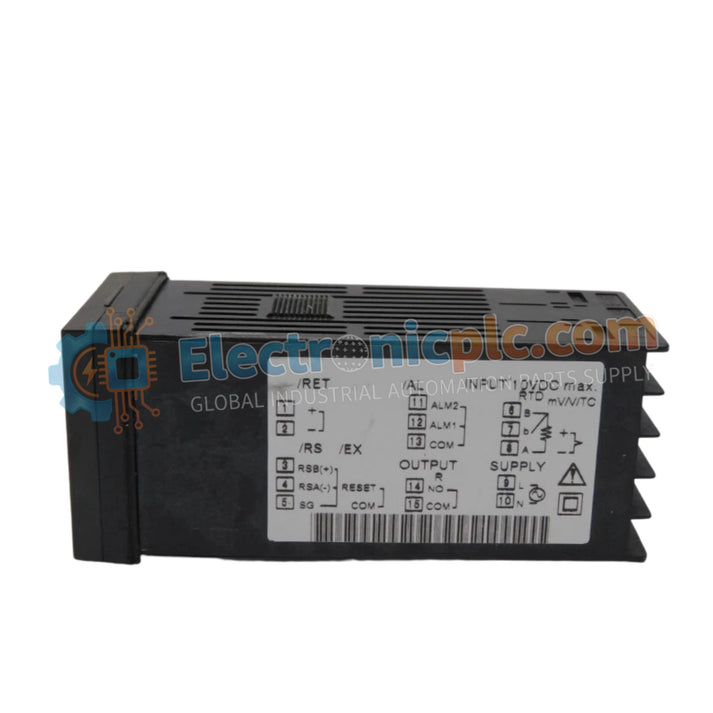

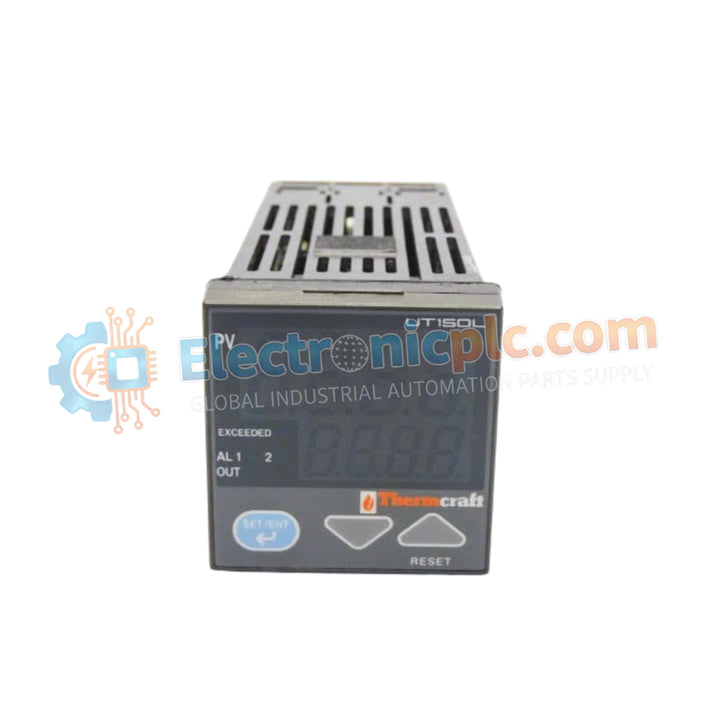

تم تكوينه للتنظيم الحراري الدقيق في العمليات الصناعية، يوفر YOKOGAWA UT150-RR/RS (وحدة التحكم في درجة الحرارة UT150) تنفيذًا ماديًا/كهربائيًا مباشرًا. يعمل مكون الأجهزة هذا كوحدة تحكم في درجة الحرارة تُستخدم لتنفيذ منطق التحكم النسبي-التكاملي-التفاضلي (PID) المعتمد على الوقت أو منطق التحكم بالتشغيل/الإيقاف، ويتضمن وظائف اتصال مدمجة لتبادل البيانات ضمن أنظمة التحكم الموزعة.

تفصيل اللاحقات ومصفوفة النماذج

• UT150: سلسلة النموذج الأساسي للتحكم في درجة الحرارة.
• -RR: تكوين خرج التحكم الذي يتميز بخرج مرحل للتحكم النسبي-التكاملي-التفاضلي (PID) المعتمد على الوقت أو للتحكم بالتشغيل/الإيقاف.
• /RS: وظيفة اتصال مدمجة لنقطة الضبط عن بعد ومراقبة بيانات العملية.

مواصفات الأجهزة

التحكم في العمليات الصناعية والاتصالات

يدير UT150-RR/RS الحلقات الحرارية عن طريق تعديل حالات خرج المرحل بناءً على تغذية الراجعة من المستشعرات في الوقت الفعلي. تستخدم الوحدة ذاكرة غير متطايرة للاحتفاظ بمعلمات التحكم، مما يضمن استمرارية التشغيل بعد دورات الطاقة. تسمح واجهة الاتصال /RS المضمنة بدمج وحدة التحكم في بنيات الشبكة التسلسلية، مما يتيح المراقبة المركزية وتعديل المعلمات. يوفر الجهاز أداءً متسقًا لحلقة PID، مما يقلل من التجاوز ويحافظ على استقرار العملية عبر نطاقات درجات الحرارة الصناعية القياسية.

الأسئلة المتكررة

س: هل يؤثر تكوين التركيب جنبًا إلى جنب على تصنيف درجة حرارة التشغيل للـ UT150؟

ج: نعم. في حين أن درجة حرارة التشغيل القياسية هي من 0 إلى 50 درجة مئوية، فإن التركيب جنبًا إلى جنب يحد من تبديد الحرارة، مما يقلل نطاق درجة الحرارة المحيطة المسموح بها إلى 0 إلى 40 درجة مئوية.

س: هل خرج المرحل مناسب لقيادة الأحمال الحثية عالية التيار مباشرة؟

ج: لا. خرج المرحل مخصص للتحكم النسبي بالوقت في الملامسات المساعدة أو المرحلات الوسيطة. قد يؤدي التوصيل المباشر بالمشغلات عالية التيار إلى تآكل سابق لأوانه للملامسات أو لحامها.

إرشادات التركيب في الموقع

• تأكد من تركيب وحدة التحكم في مكان خالٍ من الاهتزاز في اللوحة لحماية المرحل الميكانيكي ومفاصل اللحام الداخلية من التعب.
• تأكد من أن جهد مصدر الطاقة يبقى ضمن نطاق 100-240 فولت تيار متردد (±10%) لمنع تلف مصدر الطاقة الداخلي أو عدم استقرار التحكم.
• حافظ على تدفق هواء نقي حول غلاف وحدة التحكم؛ تجنب التركيب في المناطق التي تتجاوز فيها الرطوبة المحيطة 90% رطوبة نسبية لمنع التكثف الداخلي.
• قم بتوجيه كابلات الاتصال (واجهة RS) بشكل منفصل عن خطوط الطاقة عالية الجهد للتخفيف من التداخل الكهرومغناطيسي وضمان سلامة نقل البيانات.

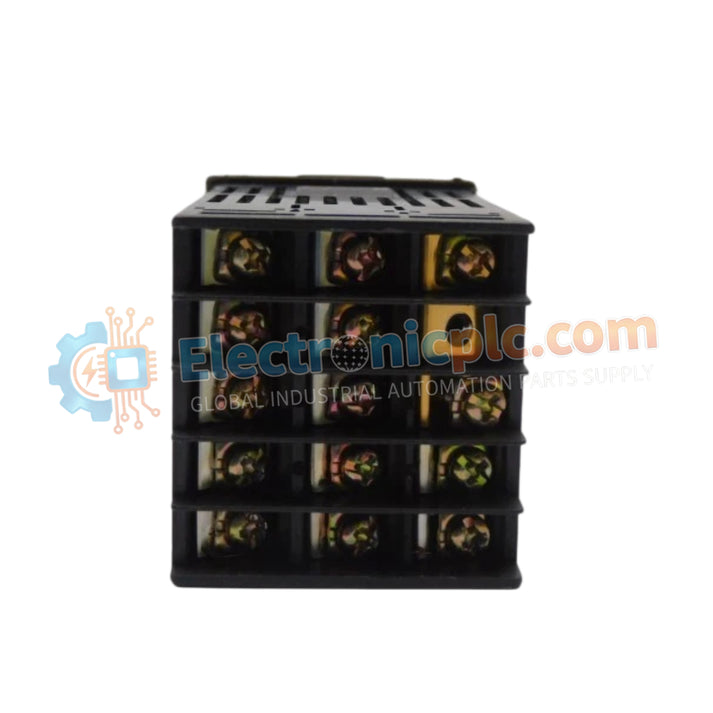

• تأكد من أن توصيلات الطرفية مشدودة بإحكام وأنه لا يوجد حطام أو أسلاك بين الأطراف المتجاورة لمنع الدوائر القصيرة.
