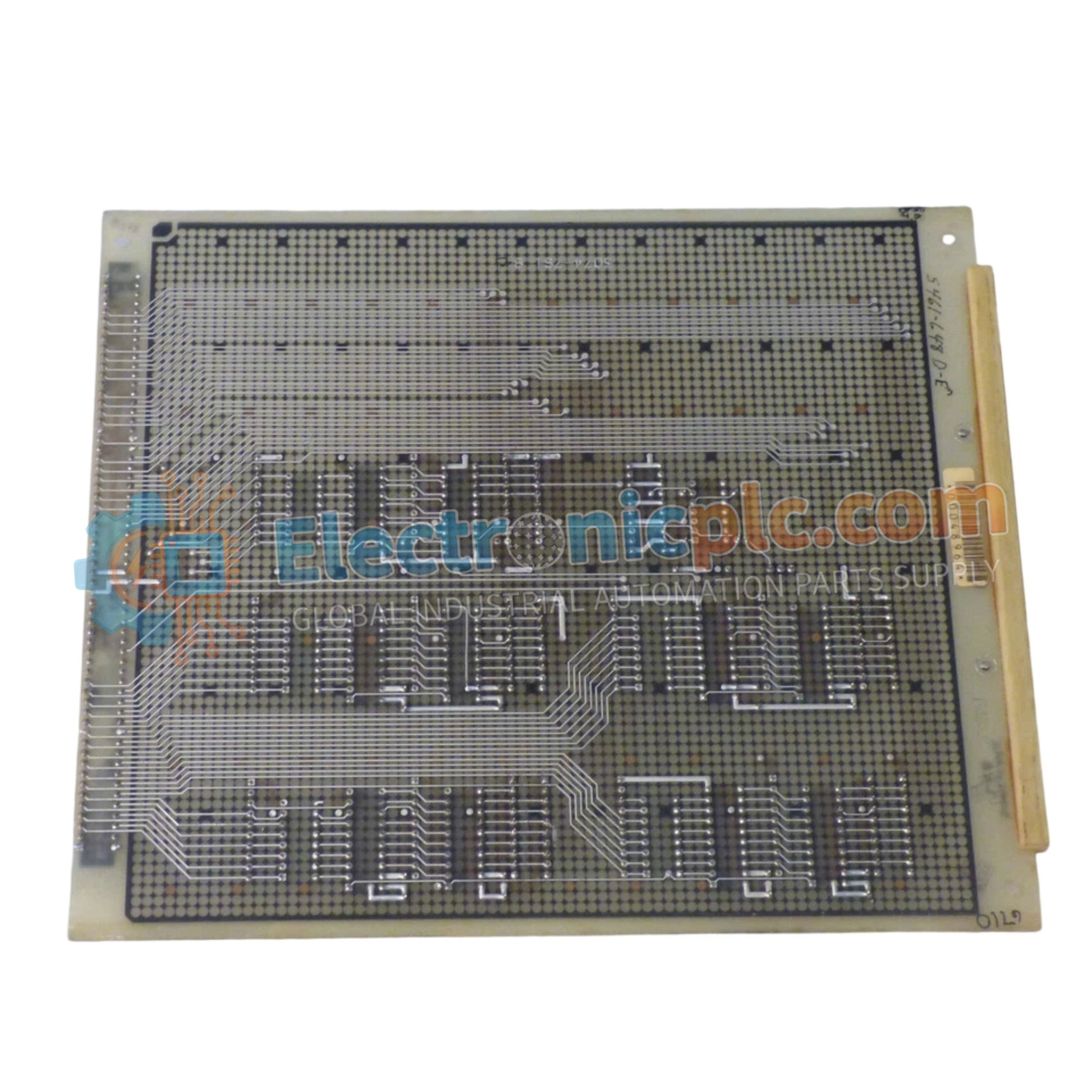

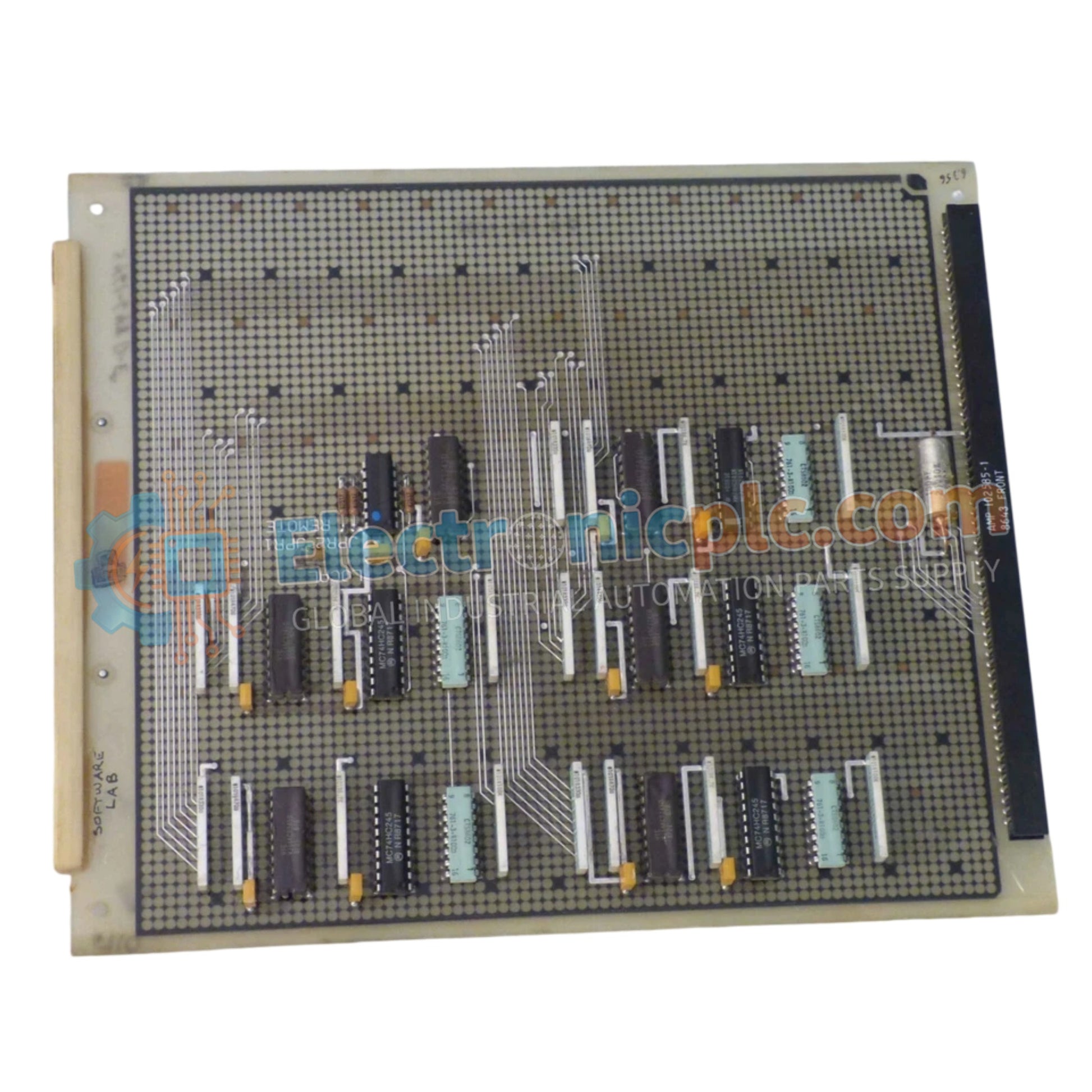

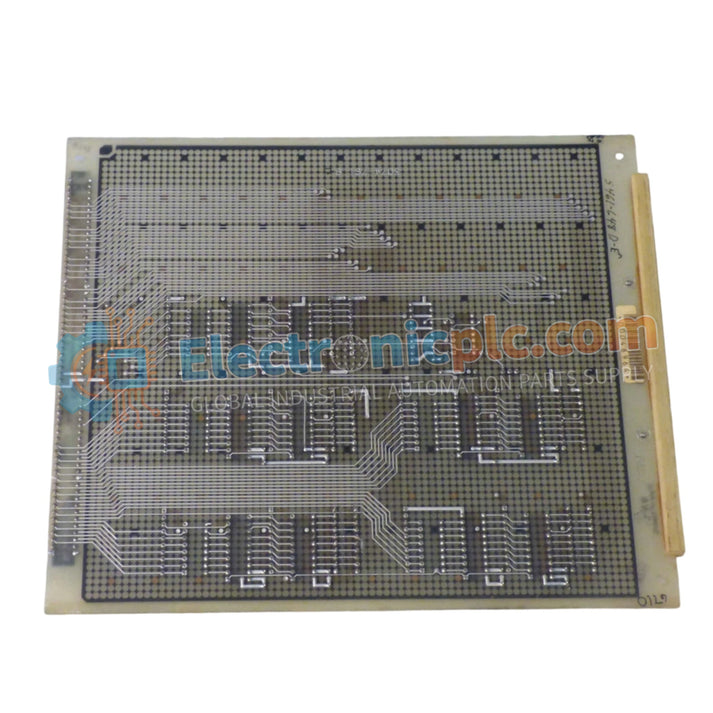

تم تكوين وحدة Woodward 5461-644 (وحدة الإخراج الحالي 5461-644) لتوليد إشارة تحكم تناظرية وتحديد موضع المشغّل في أنظمة التحكم في التوربينات، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يحوّل مكون الجهاز هذا الكلمات الرقمية للتحكم الداخلية إلى حلقات تيار دقيقة تتراوح من 4 إلى 20 مللي أمبير لتشغيل الصمامات التناسبية والمشغّلات الخارجية بثبات ديناميكي عالٍ.

تفكيك اللاحقة ومصفوفة النموذج

• 5461-644: تكوين وحدة إخراج تيار قياسية تتميز بمحركات تناظرية متعددة القنوات 4-20 مللي أمبير وحواجز عزل جلفانية لمنصات التحكم الصناعية.

مواصفات الأجهزة

استجابة ردود فعل حلقة المشغل وملامح الحرارة

يتضمن الجهاز مراحل محول رقمي إلى تناظري عالي الدقة ومضخمات تشغيل مُحسّنة لتقليل وقت الاستقرار أثناء مهام استجابة ردود فعل حلقة المشغل. تدير ملامح تبديد الحرارة الداخلية للمشتت الحراري تحميل مرحلة الإخراج المستمر داخل حاويات صناعية محكمة الغلق دون مراوح تبريد نشطة. تعمل مرشحات قمع التشويه التوافقي المدمجة على تخفيف التداخل الكهرومغناطيسي على خطوط التيار الناتج، مما يضمن تحديد موضع الصمام بثبات على الرغم من بيئات الضوضاء الكهربائية القاسية.

الأسئلة المتكررة

س: ما هي أقصى مقاومة تحميل تدعمها قنوات الإخراج 4-20 مللي أمبير؟

ج: تم تصميم محركات الإخراج لتشغيل أحمال الحلقات الصناعية القياسية حتى 750 أوم مع الحفاظ على دقة الإشارة والخطية المحددة.

س: هل قنوات إخراج التيار معزولة عن اللوحة الخلفية للنظام ومصدر الطاقة؟

ج: نعم، تتضمن كل قناة عزلًا جلفانيًا قويًا لمنع تداخل حلقة الأرض وحماية منطق التحكم الداخلي من العابرين الميدانيين الخارجيين.

إرشادات التركيب الميداني

• أدخل الوحدة عموديًا في الفتحة المخصصة في الرف، مع ضمان التلامس الكامل مع دبابيس موصل اللوحة الخلفية.
• استخدم كابلات زوجية مجدولة ومحمية لجميع حلقات الإخراج 4-20 مللي أمبير، وقم بتوصيل درع الكابل حصريًا بقضيب التأريض في الخزانة.
• تحقق من استمرارية الحلقة وقيم مقاومة الحمل باستخدام مقياس متعدد رقمي قبل توصيل خطوط الإخراج بمحددات موضع الصمام النشطة.
