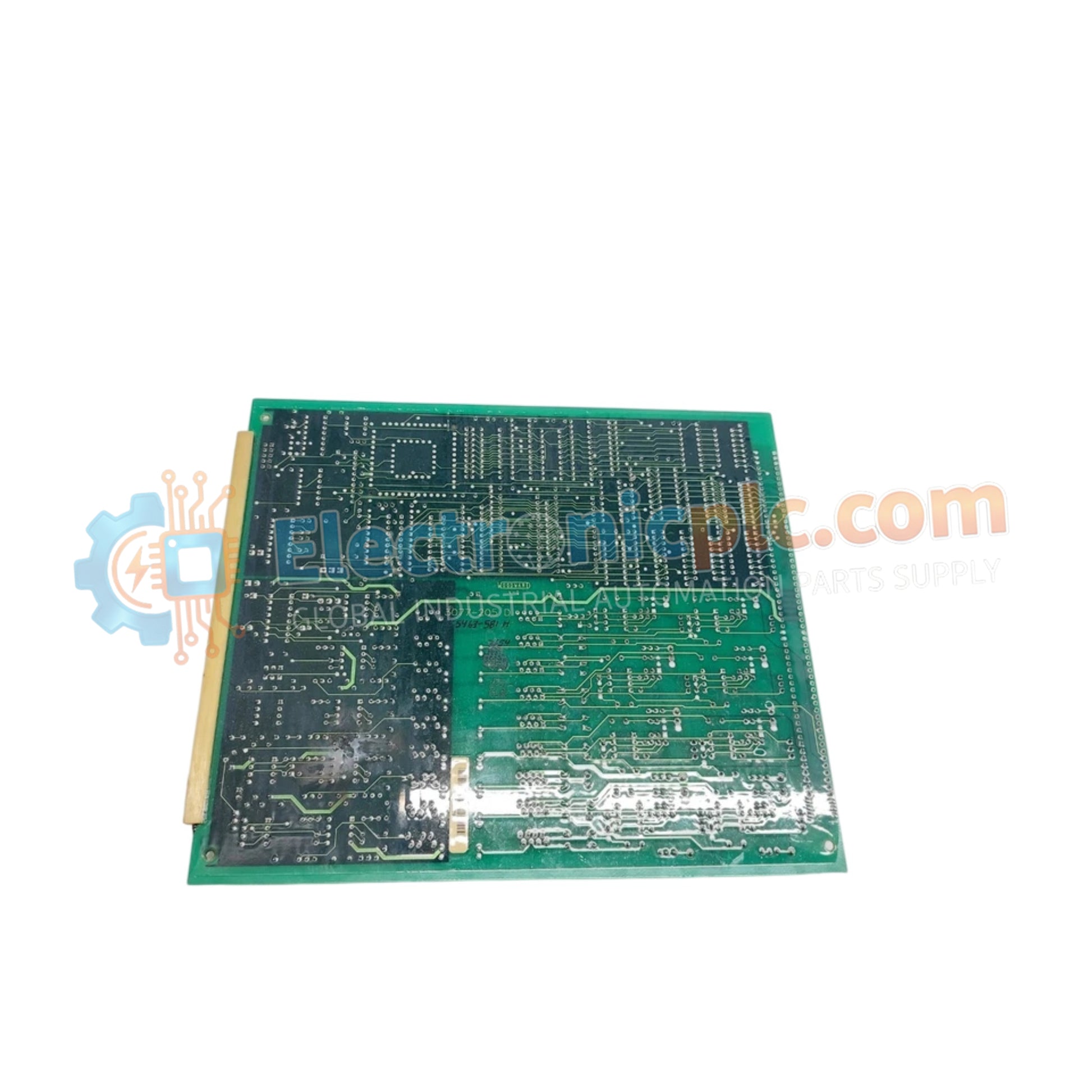

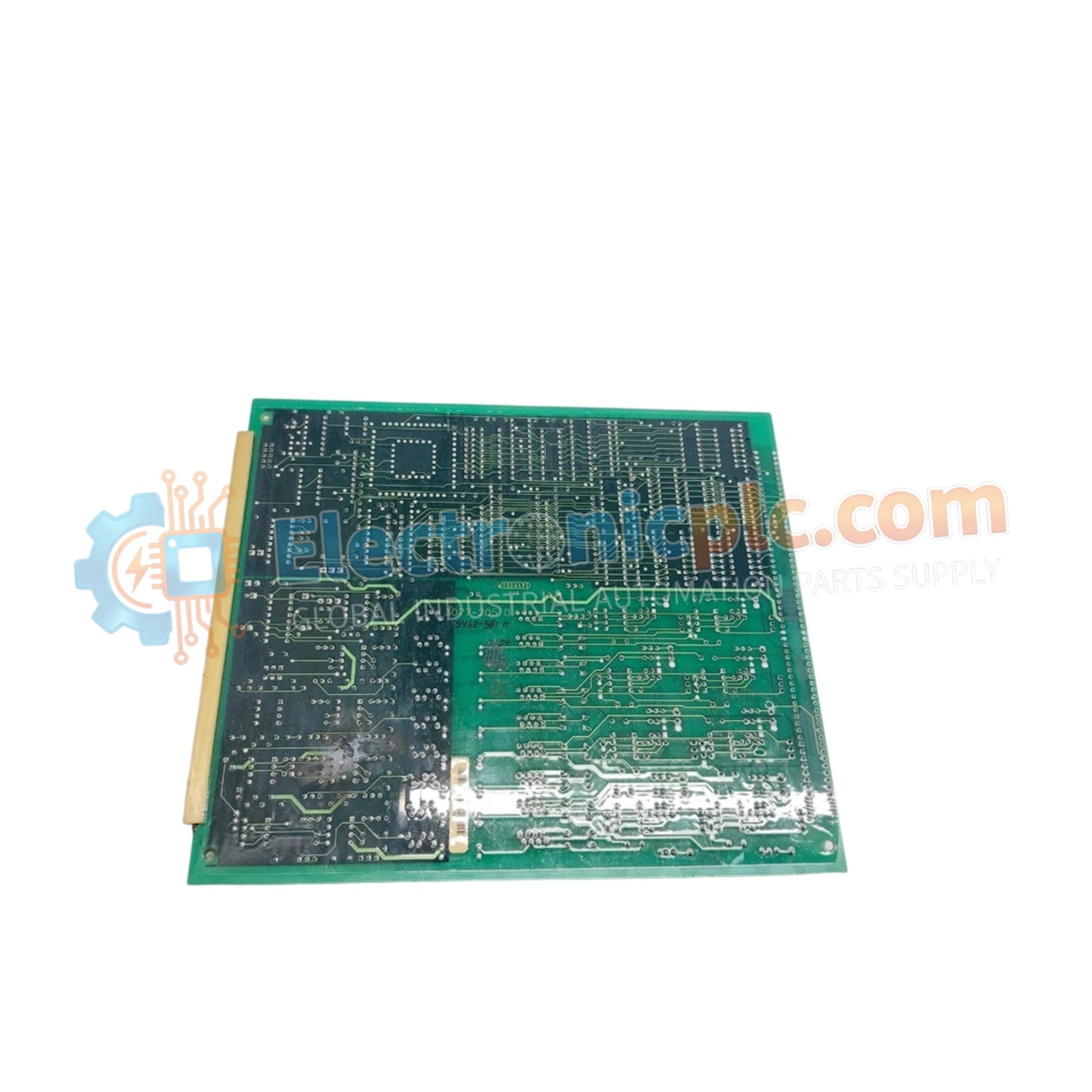

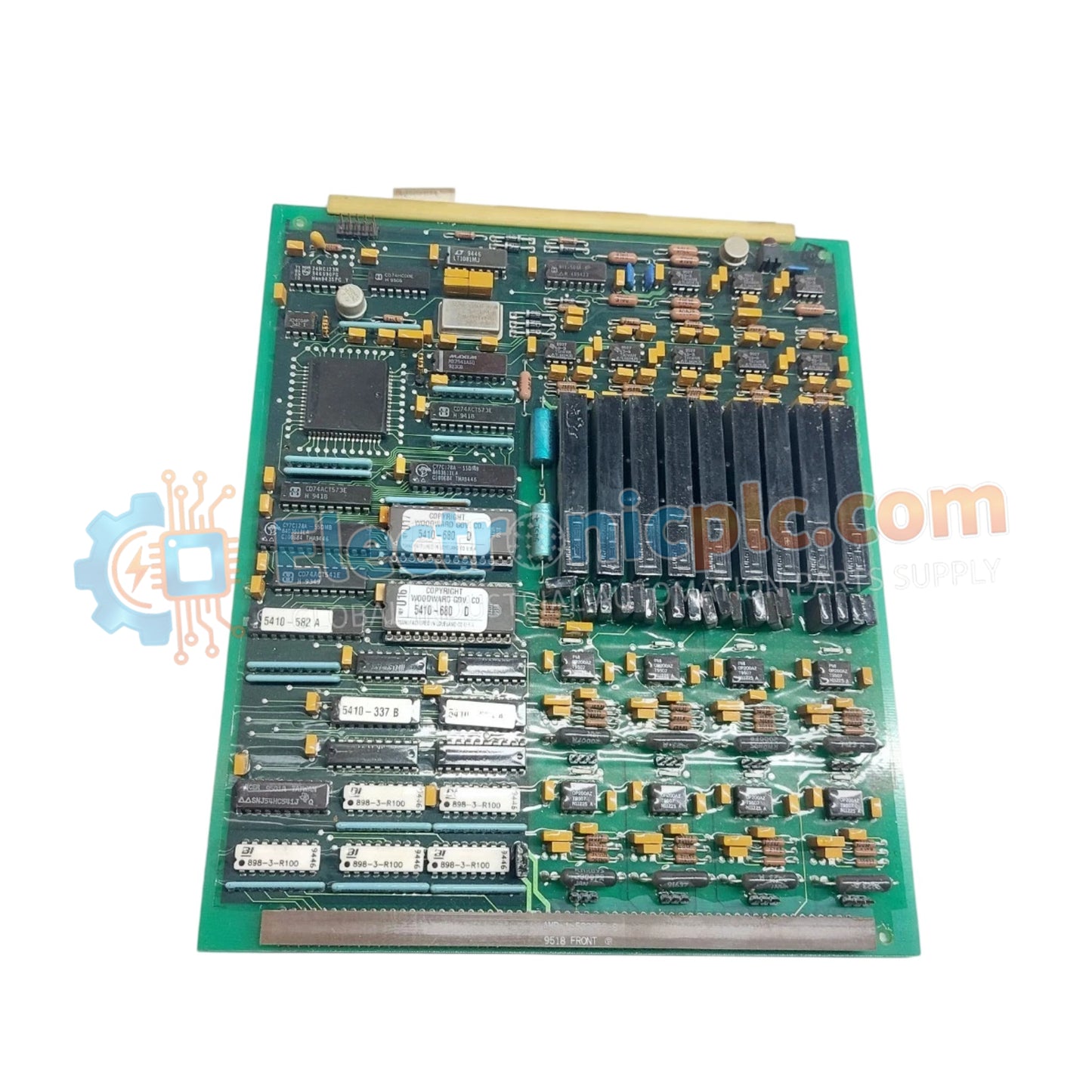

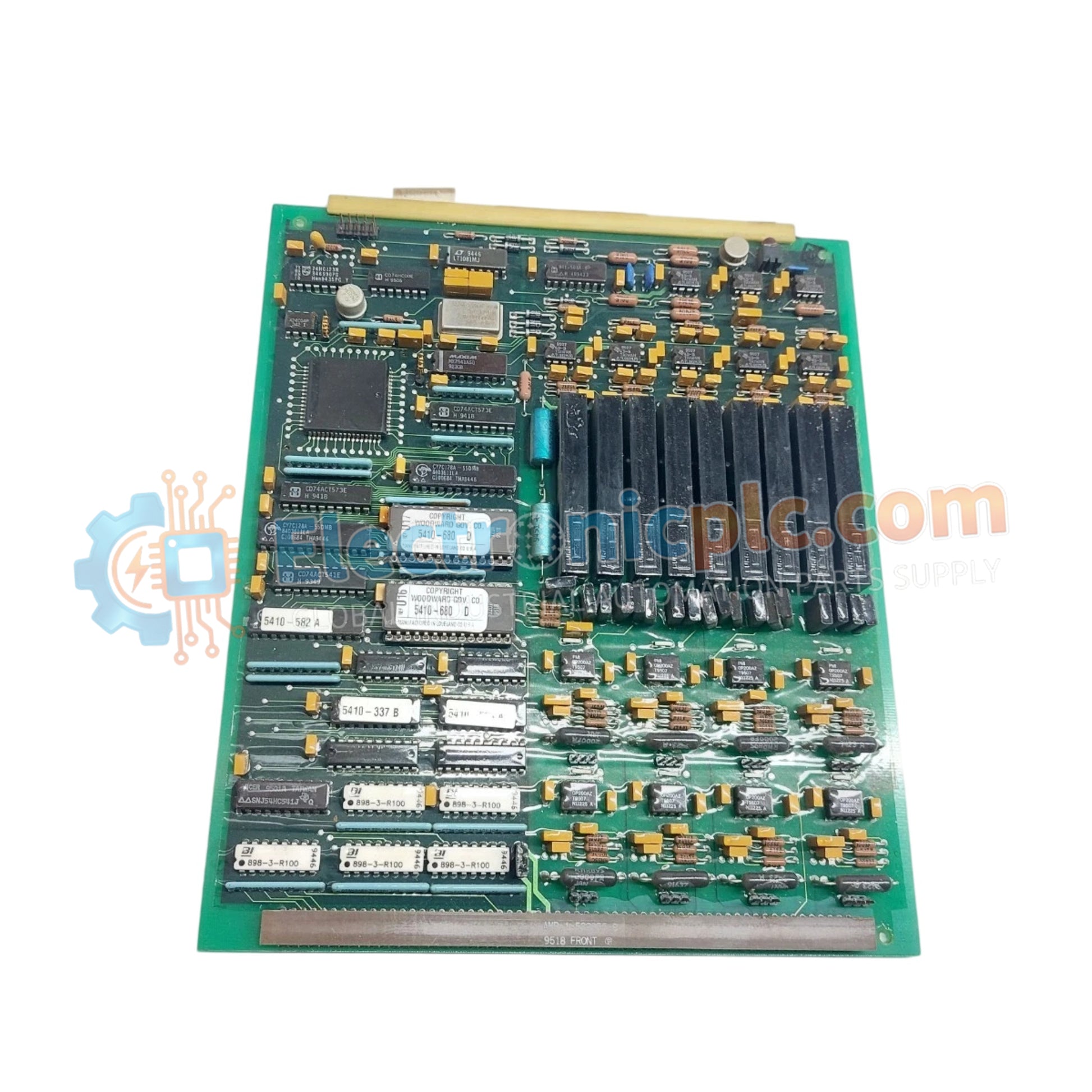

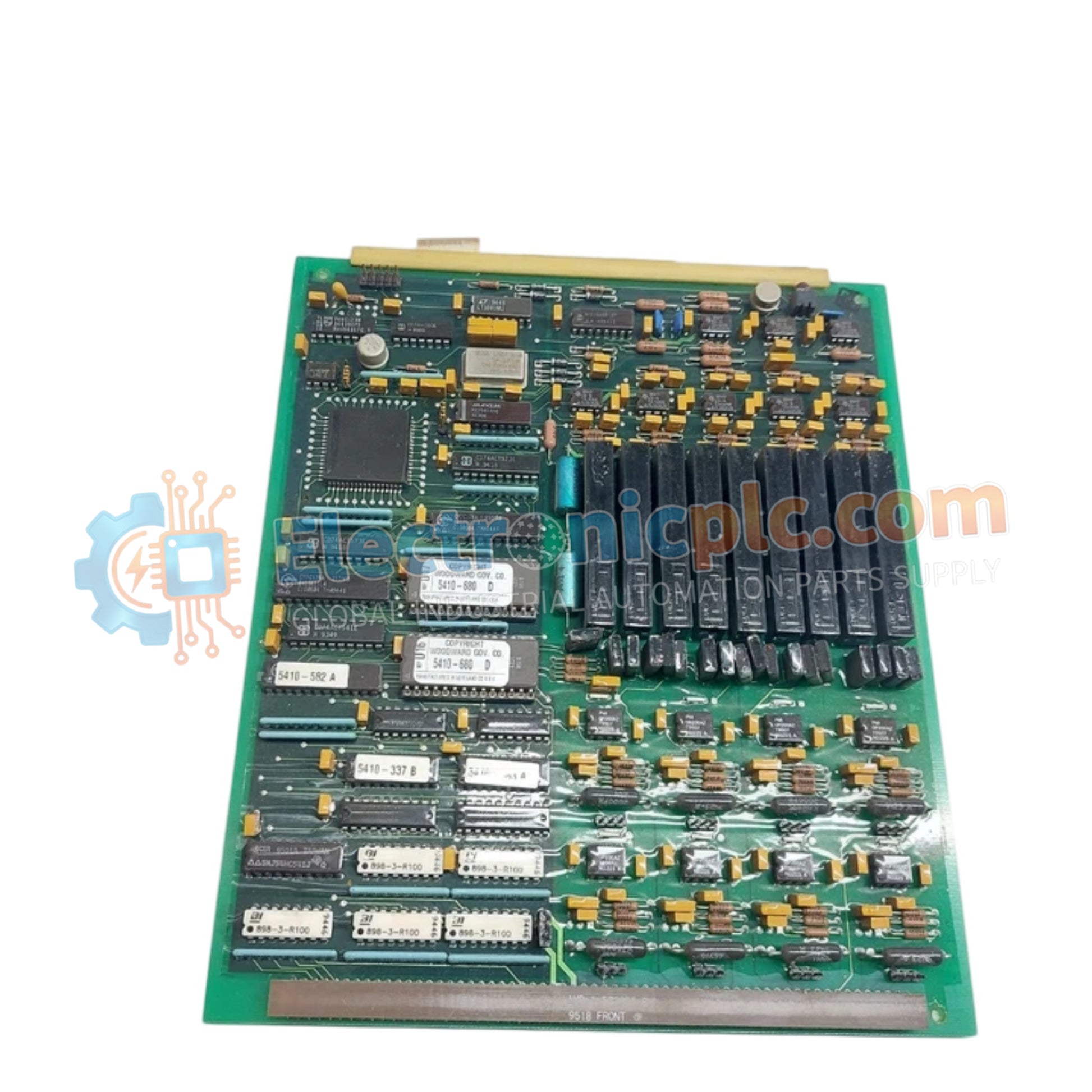

تم تكوين وحدة Woodward 5463-581 (وحدة إدخال معزولة بجدولة 4-20 مللي أمبير 5463-581) للحصول على بيانات تناظرية عالية النزاهة في أنظمة حوكمة التوربينات، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعالج مكونات الأجهزة هذه حلقات تيار تناظرية متعددة القنوات 4-20 مللي أمبير مع توفير عزل جلفاني قوي من قناة إلى قناة ومن نظام إلى حقل لحماية منطق المعالج الداخلي من العابرين الكهربائيين.

تفسير اللاحقة ومصفوفة النموذج

• 5463-581: وحدة إدخال قياسية معزولة بجدولة 4-20 مللي أمبير تتميز باستشعار التيار متعدد القنوات وحواجز عزل جلفاني مدمجة لرفوف التحكم الصناعية.

مواصفات الأجهزة

استجابة حلقة المحرك والملفات الحرارية

تتضمن الأجهزة مراحل تحويل تناظرية إلى رقمية عالية الدقة مصممة للحفاظ على دقة إشارة مستقرة أثناء تتبع استجابة تغذية حلقة المحرك السريعة. تدير ملفات تبديد الحرارة الداخلية للمشتت الحراري أحمال التيار المستمر التي تعمل بالحلقة داخل حاويات التحكم الصناعية المغلقة دون الحاجة إلى تبريد نشط بالهواء القسري. تعمل مرشحات قمع التشويه التوافقي المدمجة على تخفيف التداخل الكهرومغناطيسي عالي التردد من كابلات توزيع الطاقة المجاورة، مما يضمن دقة قياس غير منقوصة.

الأسئلة الشائعة

س: ما هو مستوى العزل الكهربائي المقدم عبر قنوات الإدخال في هذه الوحدة؟

ج: تتميز كل قناة إدخال بعزل جلفاني قوي لمنع حلقات الأرض وحماية منطق النظام الداخلي من العابرين المشتركة عالية الجهد.

س: هل يمكن لهذه الوحدة توفير طاقة الحلقة لأجهزة إرسال الحقول ذات السلكين المتصلة؟

ج: نعم، تم تصميم الوحدة لدعم تكوينات الحلقة القياسية، وتوفير طاقة الإثارة مع قراءة دقيقة لإشارة التيار العائدة 4-20 مللي أمبير.

إرشادات التركيب الميداني

• أدخل الوحدة عموديًا في الفتحة المخصصة للرف، مع ضمان التوصيل السلس بدبابيس موصل اللوحة الخلفية قبل تثبيت مسامير اللوحة الأمامية.
• استخدم كابلات زوج ملتوي محمي لجميع حلقات الإشارة التناظرية الواردة، مع إنهاء الدروع الخارجية بإحكام في شريط التأريض بالخزانة لمنع اقتران الضوضاء.
• تحقق من استمرارية الحلقة والقطبية باستخدام مقياس متعدد رقمي قبل تشغيل النظام أو إدخال إشارات حقل حية.
