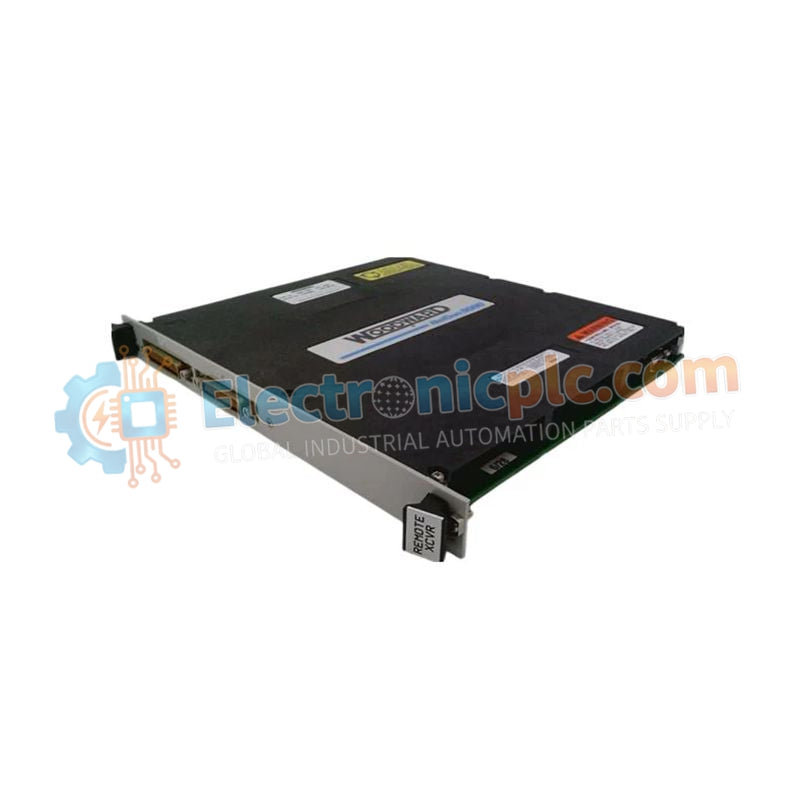

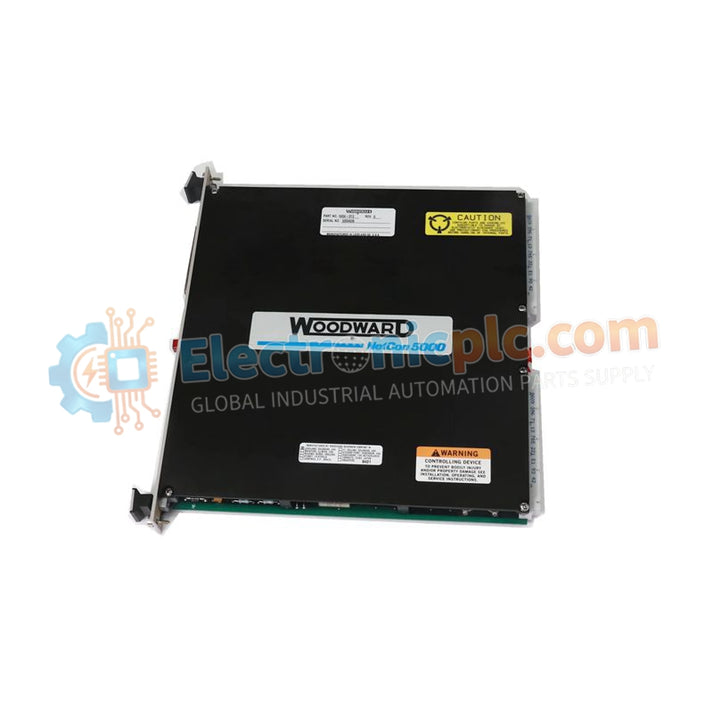

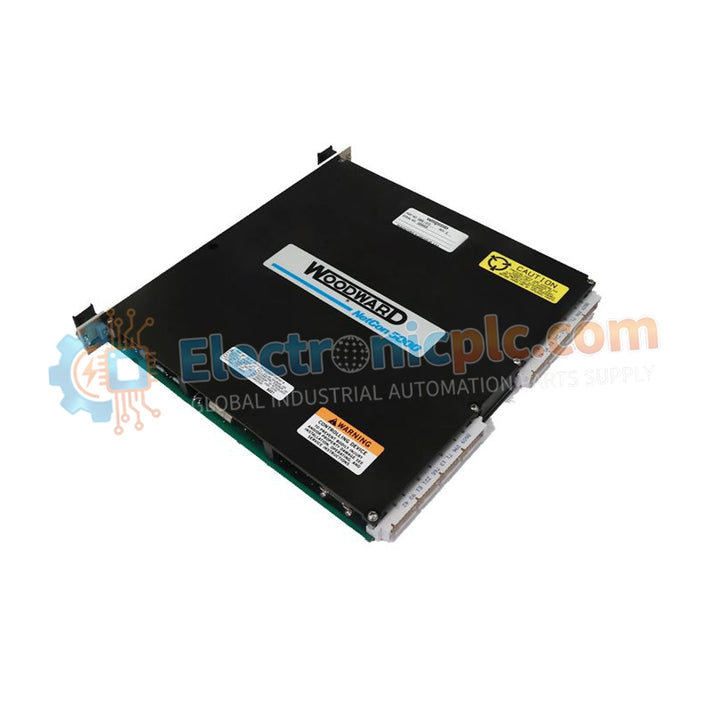

وحدة Woodward 5464-013 هي وحدة واجهة RTD عالية الدقة مصممة لمنصات التحكم MicroNet و MicroNet Plus. تتيح المراقبة الحرارية الدقيقة لمكونات التوربينات والمحركات الهامة مثل درجات حرارة المحامل و درجات حرارة اللفائف و أنظمة زيت التشحيم. من...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
وحدة Woodward 5464-013 هي وحدة واجهة RTD عالية الدقة مصممة لمنصات التحكم MicroNet و MicroNet Plus. تتيح المراقبة الحرارية الدقيقة لمكونات التوربينات والمحركات الهامة مثل درجات حرارة المحامل و درجات حرارة اللفائف و أنظمة زيت التشحيم. من خلال تحويل إشارات المقاومة المنخفضة من مقاومات RTD البلاتينية 100 أوم إلى بيانات رقمية، تضمن منطق حماية حرارية موثوق به وأدنى قدر من انحراف الإشارة.
تتميز هذه الوحدة بثماني قنوات مستقلة، كل منها مزود بترشيح متقدم لرفض التداخل الكهرومغناطيسي (EMI) و ضوضاء الخط، مما يضمن الدقة في بيئات الجهد العالي. كما أن لديها قدرات تشخيص مدمجة لاكتشاف أخطاء المستشعر، مثل الدوائر المفتوحة أو الأسلاك القصيرة، لتوفير حماية استباقية.
| المواصفات | التفاصيل |
|---|---|
| رقم الموديل | 5464-013 |
| نوع الوحدة | واجهة إدخال RTD (تناظرية) |
| عدد القنوات | 8 مدخلات مستقلة |
| توافق المستشعر | مقاومات RTD بلاتينية 100 أوم (منحنيات أوروبية أو أمريكية) |
| دقة القياس | ±1.1 درجة مئوية (عند درجة حرارة محيطة 25 درجة مئوية) |
| دقة الإدخال | تحويل A/D من 12 بت إلى 14 بت |
| تيار الإثارة | 2 مللي أمبير (يتم توفيره داخليًا) |
| العزل | عزل من الحقل إلى المنطق |
| الكشف عن الأعطال | استشعار تلقائي لظروف المستشعر المفتوحة/القصيرة |
| تتبع درجة الحرارة | إرسال البيانات الخطية إلى وحدة المعالجة المركزية |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية (درجة حرارة المحيط الداخلي للرف) |
| الوزن | 2.4 كجم |
تُستخدم عادة في توليد الطاقة لمراقبة لفائف الجزء الثابت للمولد و درجات حرارة محمل الدفع، وفي محطات الضغط لمراقبة درجات حرارة الغاز بين المراحل و الاستقرار الحراري لمواد التشحيم.
هل تدعم هذه الوحدة تكوينات RTD ثلاثية أو رباعية الأسلاك؟
تدعم الوحدة 5464-013 تكوينات RTD ثلاثية الأسلاك، مما يضمن الدقة عبر المسافات الطويلة عن طريق تعويض مقاومة سلك التوصيل.
هل يمكنني مزج أنواع مختلفة من RTD على وحدة واحدة؟
يتم تهيئة الوحدة لمنحنى RTD معين عبر برنامج Woodward GAP®. على الرغم من أنه يمكن تحديد نطاقات القنوات الفردية، إلا أنه يجب استخدام نفس مادة RTD (على سبيل المثال، Pt100) عبر جميع القنوات.
كيف تتعامل الوحدة مع الاهتزازات عالية التردد على خطوط المستشعر؟
تتضمن الوحدة ترشيحًا تناظريًا ورقميًا لقمع الضوضاء عالية التردد التي توجد عادة في بيئات الآلات الصناعية.
