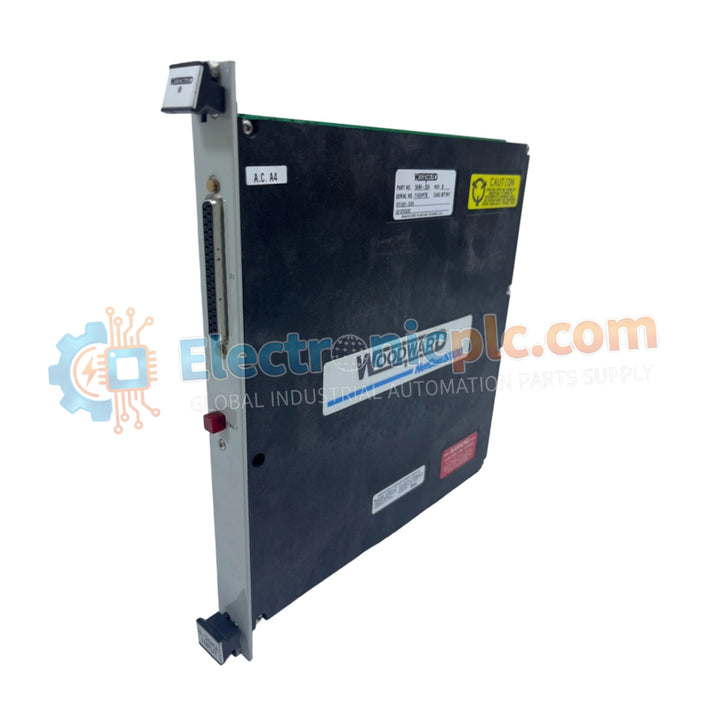

تم تكوين وحدة Woodward 5464-552 (وحدة الإخراج المنفصلة 5464-552) لتبديل الإخراج المنفصل وتنفيذ التحكم في المشغل في منصات NetCon 5000، وتوفر هذه الوحدة تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

يشير الرمز 5464-552 إلى بطاقة إخراج منفصلة ومحرك مشغل مدمج تم تهيئتهما في المصنع:

• 5464: سلسلة منصات الأجهزة الأساسية لمكونات التحكم من Woodward.
• 552: وحدة إخراج منفصلة من NetCon 5000 مع منطق تشغيل مشغل مدمج.

مواصفات الأجهزة

استجابة التغذية الراجعة لحلقة المشغل وملفات تبديد الحرارة

تدمج وحدة 5464-552 تبديل الإخراج المنفصل مع مشغل مشغل مدمج على اللوحة لفرض تحكم دقيق في الوقت الفعلي في موضع صمامات التوربينات والمشغلات الميدانية. يعمل تصميم اللوحة على تحسين ملفات تبديد الحرارة للمشتت الحراري الداخلي أثناء عمليات القيادة المستمرة عالية التيار، مع الحفاظ على عزل قناة مستقر ومنع انجراف الإشارة. تضمن تكييف الإشارة الديناميكي استجابة سريعة للتغذية الراجعة لحلقة المشغل بينما يوفر مؤشر LED الأحمر التشخيصي في اللوحة الأمامية الكشف البصري عن الأعطال في الوقت الفعلي لمراقبة حلقة النظام.

الأسئلة المتكررة

س: كيف تشير وحدة 5464-552 إلى ظروف التشغيل أو خطأ الدائرة؟

ج: تشتمل الوحدة على مؤشر خطأ LED أحمر في اللوحة الأمامية يضيء لتوفير تنبيهات تشخيصية بصرية فورية عند اكتشاف الخطأ.

س: ما هو مصدر الطاقة الذي يشغل دائرة الإخراج المنفصلة 5464-552؟

ج: تتلقى الوحدة طاقة التشغيل مباشرة عبر ناقل توزيع الطاقة في الرف الخلفي للنظام.

س: ما هو تكوين التركيب المحدد للتثبيت المادي للبطاقة؟

ج: تستخدم مجموعة الأجهزة تصميمًا للتركيب على اللوحة للتكامل المباشر في حاويات التحكم الصناعية.

إرشادات التثبيت الميداني

• تأكد من عزل الطاقة الخلفية تمامًا قبل تركيب أو إزالة بطاقة 5464-552 من هيكل NetCon.
• قم بتوجيه أسلاك إشارة الإخراج المنفصلة في ممرات كابلات محمية مفصولة عن موصلات طاقة التيار المتردد عالية الجهد.
• قم بتوصيل جميع تدريع الكابلات الميدانية مباشرة بقضيب تأريض اللوحة الرئيسي باستخدام أشرطة تأريض منخفضة المعاوقة.
• تأكد من إحكام ربط أدوات تثبيت التركيب على اللوحة لضمان استقرار الإطار المادي واستمرارية التأريض.
