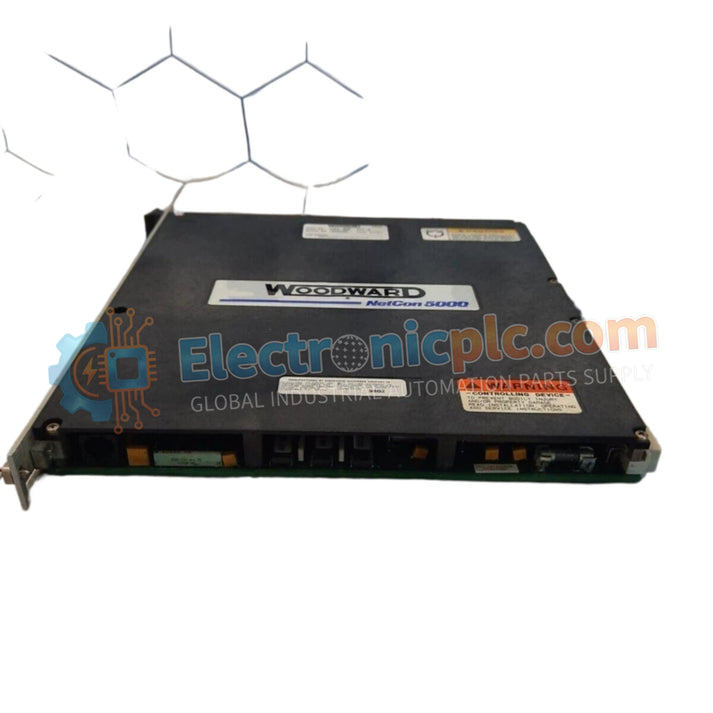

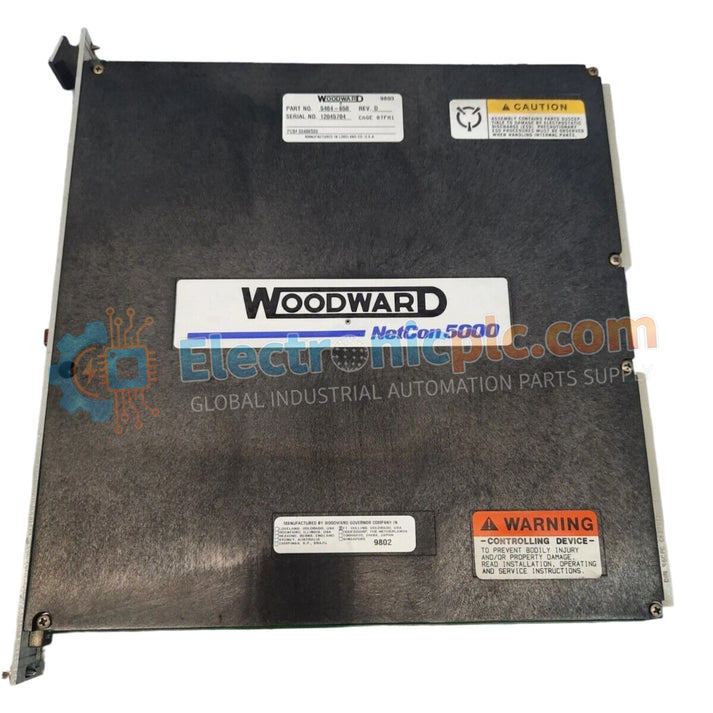

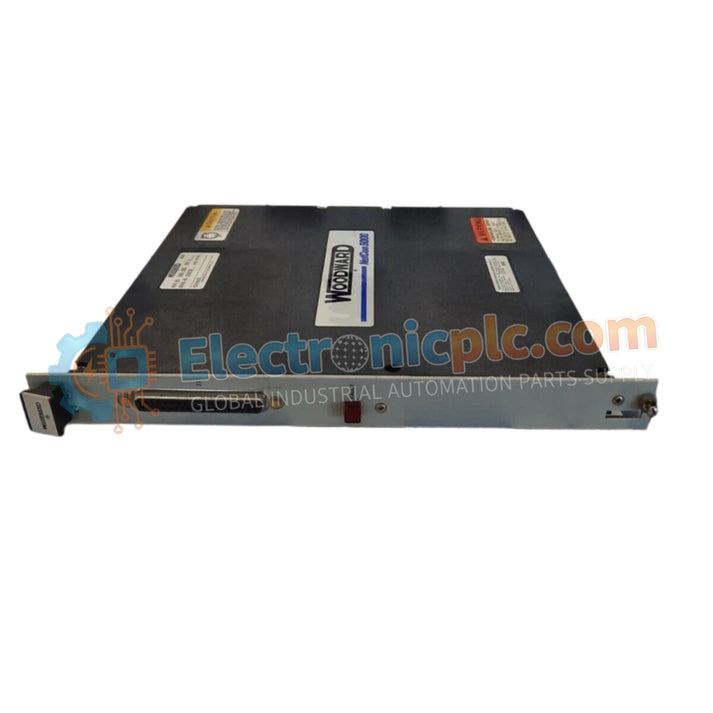

تُعد Woodward 5464-658 REV H، والمُدرجة أيضًا تحت اسم وحدة الإدخال الرقمي 5464-658، مكونًا ماديًا مخصصًا لاكتساب الإشارة الرقمية المنفصلة ومعالجة الحالة ضمن منصات التحكم MicroNet وTriple Modular Redundant (TMR).

المواصفات الفنية

استجابة ردود فعل حلقة المشغل وملامح تبديد الحرارة

تعمل بطاقة 5464-658 REV H بنطاق جهد إدخال اسمي يبلغ 24 فولت تيار مستمر، وتنفذ تكييف الإشارة المنفصلة بزمن استجابة يقل عن 10 مللي ثانية. تشتمل بنية اللوحة على عزل غلفاني كامل من قناة إلى قناة ومن قناة إلى أرضي للتخلص من اضطرابات الضوضاء الميدانية وحلقات الجهد الأرضي. تم تصميم تخطيطات المكونات الداخلية لموازنة ملامح تبديد حرارة المشتت الحراري عبر نطاق التشغيل الكامل من -40 درجة مئوية إلى +70 درجة مئوية، مما يحافظ على استجابة ردود فعل حلقة المشغل السريعة في بنيات التحكم TMR وMicroNet المتسامحة مع الأخطاء.

الأسئلة المتداولة

س: ما هي منصات نظام التحكم المتوافقة مع وحدة 5464-658 REV H؟

ج: تم تصميم الوحدة للدمج المباشر في هياكل التحكم Woodward MicroNet وTriple Modular Redundant (TMR).

س: ما هو زمن الاستجابة النموذجي لمعالجة الإشارة للمدخلات الرقمية على هذه البطاقة؟

ج: تعالج الوحدة تغييرات حالة الإدخال الرقمي بزمن استجابة نموذجي يقل عن 10 مللي ثانية.

س: كيف تتعامل الوحدة مع حلقات الأرضي والتداخل الكهربائي بين القنوات؟

ج: تشتمل الأجهزة على عزل غلفاني فردي من قناة إلى قناة ومن قناة إلى أرضي لقمع ضوضاء الوضع المشترك وعزل الأعطال الأرضية.

إرشادات التركيب الميداني

• افصل طاقة اللوحة الخلفية لهيكل التحكم ودوائر المدخلات الرقمية الخارجية 24 فولت تيار مستمر قبل إدخال أو إزالة الوحدة.
• استخدم كابلات زوجية مجدولة ومحمية لجميع أسلاك إشارة المدخلات الرقمية الميدانية لمنع اقتران الضوضاء الكهرومغناطيسية.
• قم بتوصيل جميع دروع الكابلات مباشرة بقضيب التأريض الرئيسي للخزانة باستخدام وصلات تأريض قصيرة ومنخفضة المعاوقة.
• تحقق من أن براغي تثبيت الوحدة مشدودة بالكامل في إطار الهيكل لضمان التثبيت الهيكلي واستمرارية تأريض الهيكل.
