وحدة 5466-253 هي وحدة مدمجة تناظرية عالية الكثافة (HD) من شركة Woodward, Inc.، مصممة لمنصة التحكم MicroNet TMR (Triple Modular Redundant) . تم تصميمها للتحكم في التوربينات البخارية والمحركات الصناعية الحيوية، حيث تجمع بين...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

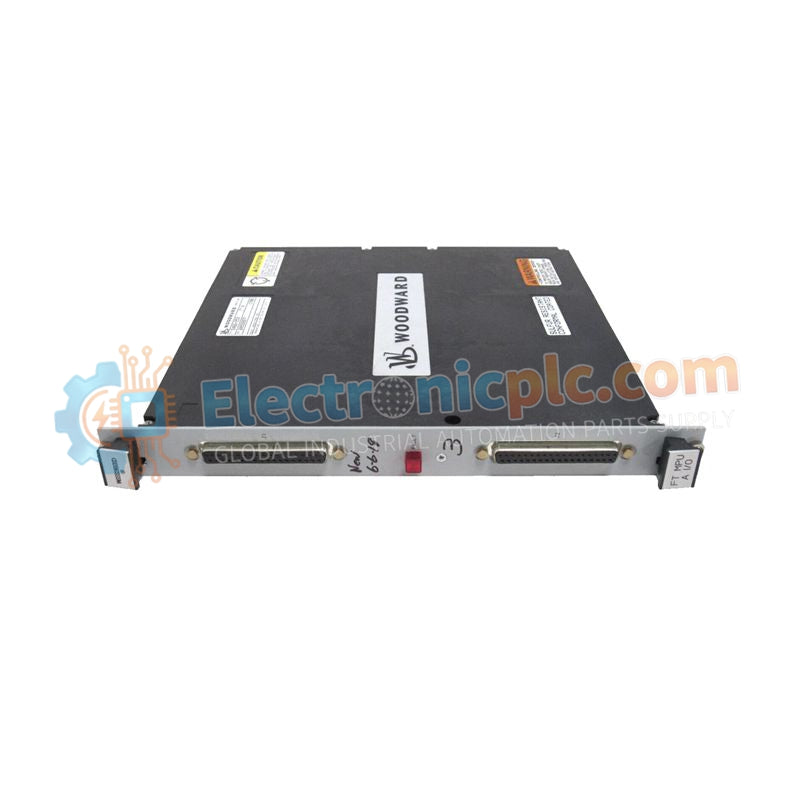

وحدة 5466-253 هي وحدة مدمجة تناظرية عالية الكثافة (HD) من شركة Woodward, Inc.، مصممة لمنصة التحكم MicroNet TMR (Triple Modular Redundant) . تم تصميمها للتحكم في التوربينات البخارية والمحركات الصناعية الحيوية، حيث تجمع بين وظائف الإدخال/الإخراج التناظرية المتعددة ووظائف التحكم في المشغلات في وحدة واحدة.
تتيح بنية "الكومبو" هذه التعامل المتزامن مع استشعار السرعة، واكتساب المتغيرات العملية، وتشغيل الصمامات التناسبية، مما يجعلها مثالية لأنظمة الحاكم عالية الأداء. تدعم الوحدة كلاً من إشارات 4-20 مللي أمبير القياسية ومخرجات تشغيل المشغلات المباشرة.
ميزة رئيسية هي إشارة التذبذب (dither) القابلة للتهيئة برمجيًا بتردد 25 هرتز، والتي تقلل من الالتصاق الميكانيكي في المشغلات الهيدروليكية أو الخطية، مما يضمن تحديدًا سلسًا ودقيقًا لموضع الصمام. بفضل معدل تحديث سريع يبلغ 5 مللي ثانية على مستوى النظام، ورفض الوضع المشترك العالي، والعزل الكهربائي القوي، توفر وحدة 5466-253 أداء تحكم حتميًا في تطبيقات النفط والغاز وتوليد الطاقة.
| المعلمة | المواصفة |
|---|---|
| النموذج | 5466-253 |
| المنصة | MicroNet TMR / 505E تحكم رقمي |
| مدخلات السرعة | 4 قنوات (MPU أو مسبار القرب) |
| مدخلات تناظرية | 8 قنوات (4-20 مللي أمبير أو 0-5 فولت تيار مستمر، قابلة للتحديد برمجيًا) |
| مخرجات تناظرية | 4 قنوات (4-20 مللي أمبير، حمل أقصى 600 أوم) |
| مشغلات المشغلات | مخرجان قابلان للتهيئة (4-20 مللي أمبير أو 20-160 مللي أمبير) |
| دقة الإخراج | 12 بت |
| معدل التحديث | 5 مللي ثانية (جميع القنوات) |
| رفض الوضع المشترك | 200 فولت تيار مستمر |
| مقاومة المدخلات | 200 أوم (مقاومات داخلية لمدخلات التيار) |
| العزل | 500 فولت تيار مستمر (الطاقة إلى الإدخال/الإخراج) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +55 درجة مئوية |
| الوزن | 0.84 كجم |
تستخدم 5466-253 على نطاق واسع في:
أنظمة حوكمة التوربينات البخارية
المولدات التوربينية الكبيرة
تطبيقات التحكم في بخار السحب/التصريف
أنظمة الحماية من السرعة الزائدة الحرجة للسلامة
وهي فعالة بشكل خاص في التطبيقات التي يجب فيها تشغيل صمامات تحكم متعددة استجابةً متزامنة لتغيرات السرعة والحمل والضغط. تضمن بنية TMR استمرار التشغيل حتى لو واجهت إحدى القنوات عطلًا، مما يجعلها مناسبة لتركيبات التوربينات عالية التوفر.
س1: هل 5466-253 متوافق مع أنظمة MicroNet Plus؟
نعم. غالبًا ما يتم تحديدها كوحدة مفضلة لمنصات MicroNet عند استخدام Coder الإصدار 5.03 أو أحدث.
س2: هل يلزم وجود مقاومات خارجية لمدخلات 4-20 مللي أمبير؟
لا. تتضمن الوحدة مقاومات دقيقة مدمجة 200 أوم لقياس حلقة التيار.
س3: لماذا يعتبر وقت التحديث البالغ 5 مللي ثانية مهمًا؟
يتيح معدل التحديث السريع استجابة فورية تقريبًا للتوربين لتغيرات الحمل أو السرعة، مما يدعم استقرار تردد الشبكة ويمنع حالات السرعة الزائدة.
