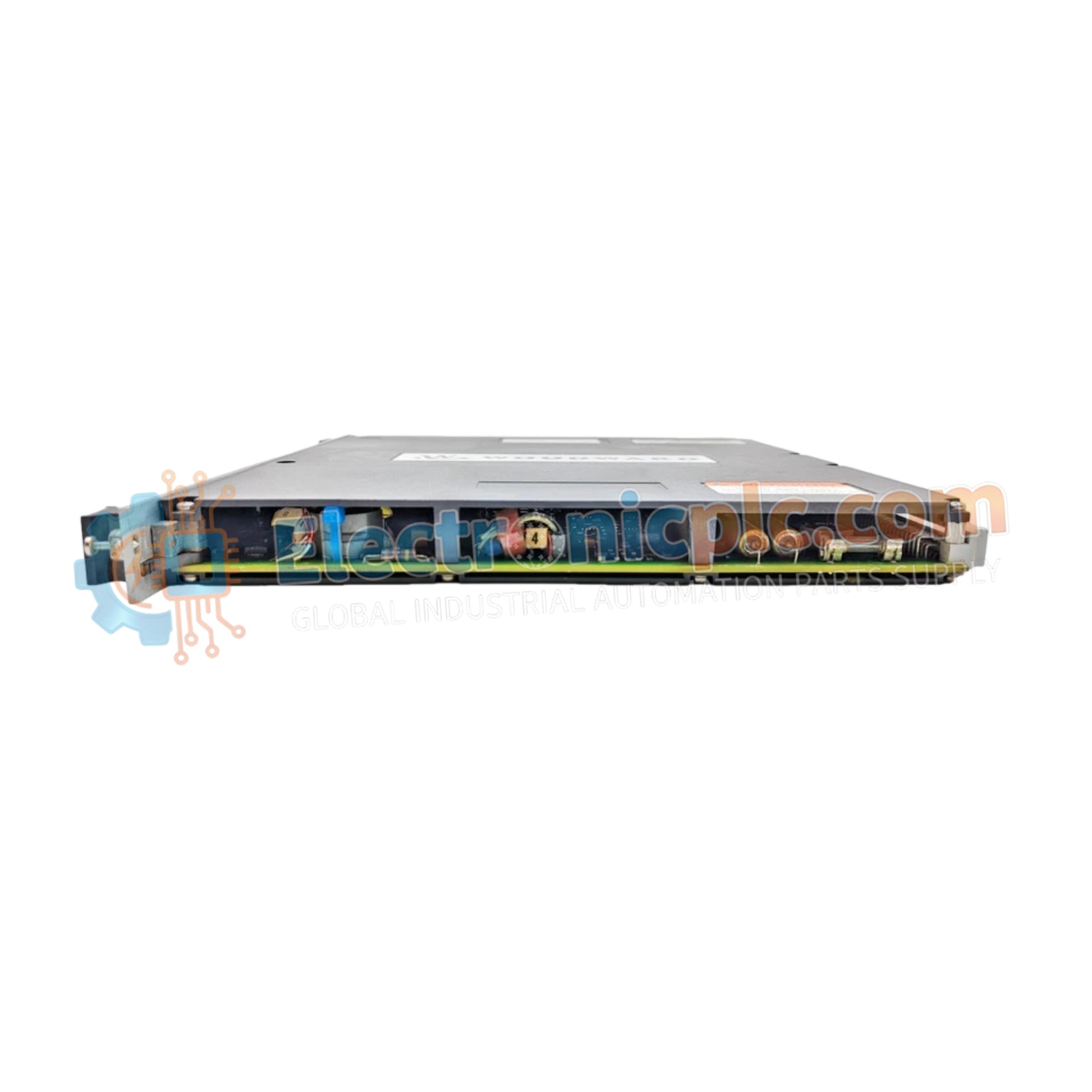

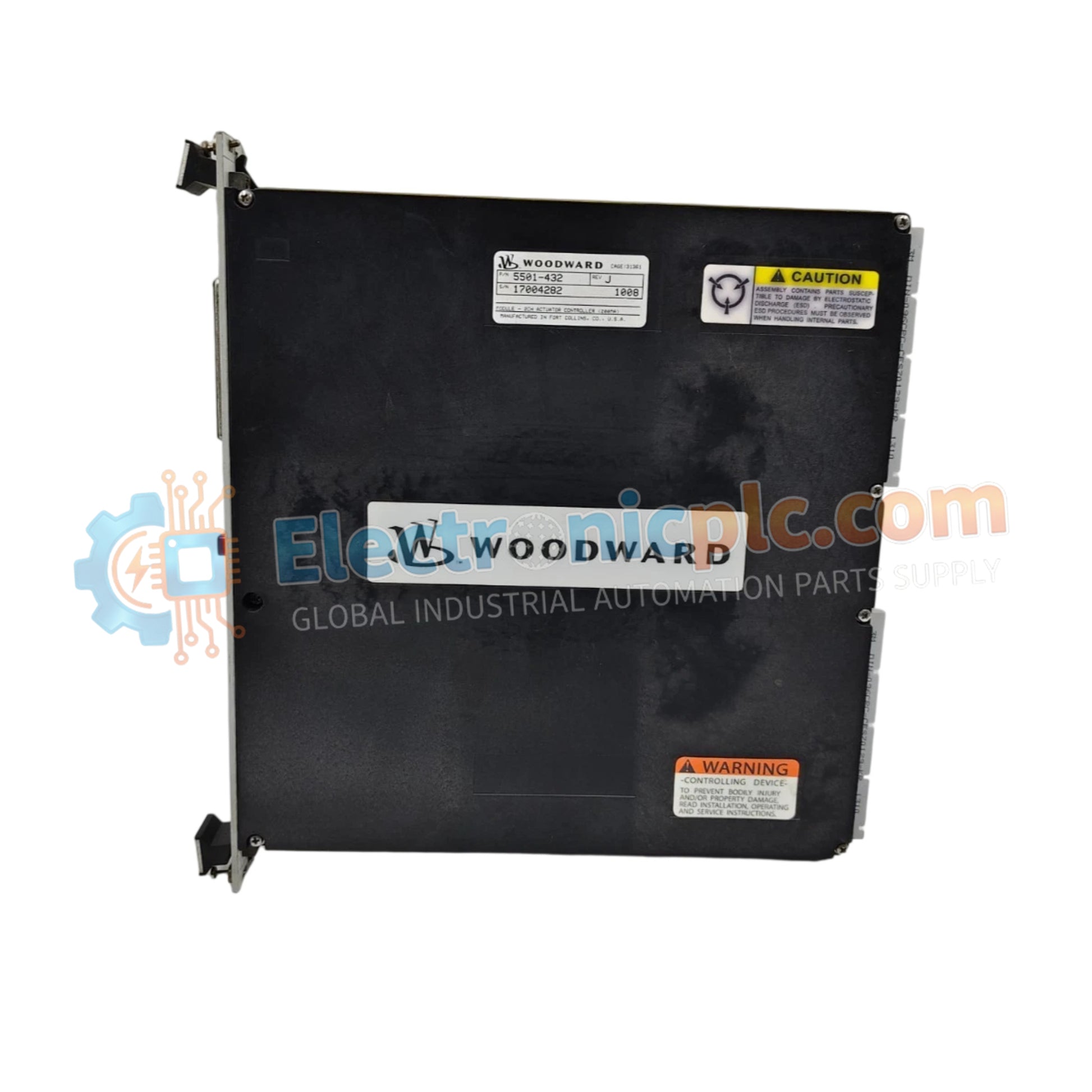

تعمل Woodward 5501-432 REV E، المصنفة أيضًا كوحدة نظام التحكم الرقمي 5501-432، كمكون أجهزة مخصص للاتصال متعدد البروتوكولات وتنفيذ معالج RISC 32 بت ضمن منصات MicroNet Plus 2.

مواصفات الأجهزة

استجابة حلقة تغذية راجع المشغل وملفات تعريف تبديد الحرارة

مدعومة بمعالج RISC 32 بت مدمج، تنفذ وحدة 5501-432 REV E إجراءات منطق التحكم للحفاظ على استجابة سريعة لحلقة تغذية راجع المشغل عبر قنوات تنظيم السرعة والعمليات. توازن مجموعات الدوائر الداخلية ملفات تعريف تبديد المشتت الحراري داخل الهيكل البالغ أبعاده 144 مم × 100 مم × 250 مم عبر نطاق درجة حرارة التشغيل الممتد من -20 درجة مئوية إلى +70 درجة مئوية. توفر المعالجة عالية السرعة وطبقات Ethernet و RS-232 و RS-485 المادية الأصلية إنتاجية بيانات حتمية بينما يراقب منطق التشخيص المتكامل حالة الأجهزة باستمرار.

الأسئلة المتكررة

س: ما هي بنية المعالج التي تنفذ إجراءات التحكم في وحدة 5501-432 REV E؟

ج: تشتمل البطاقة على معالج RISC مدمج 32 بت مصمم للتنفيذ المنطقي السريع وأخذ العينات التشخيصية.

س: ما هي منافذ الاتصال المادية المتاحة على أجهزة الوحدة؟

ج: تدعم الأجهزة واجهات اتصال مادية Ethernet و RS-232 و RS-485 لتبادل بيانات الشبكة واتصالات الخدمة.

س: ما هي معايير اختبار الاهتزاز والصدمات البيئية التي تنطبق على هذه البطاقة؟

ج: تتوافق الوحدة مع معيار IEC 60068-2-6 لمقاومة الاهتزاز ومعيار IEC 60068-2-27 لتحمل الصدمات الميكانيكية في البيئات المثبتة على الرفوف.

إرشادات التثبيت الميداني

• تأكد من فصل الطاقة عن اللوحة الخلفية للهيكل وتغذيات الطاقة المساعدة الخارجية قبل تركيب البطاقة أو إزالتها.
• استخدم كابلات زوجية مجدولة محمية لجميع وصلات RS-232 و RS-485 التسلسلية، وكابلات صناعية محمية لوصلات Ethernet.
• قم بتوصيل جميع دروع الكابلات مباشرة بقضيب التأريض الرئيسي للخزانة باستخدام أشرطة تأريض قصيرة ومنخفضة المعاوقة.
• ثبت براغي تثبيت الوحدة في إطار الرف لتحقيق الاستقرار الهيكلي واستمرارية تأريض الهيكل.
