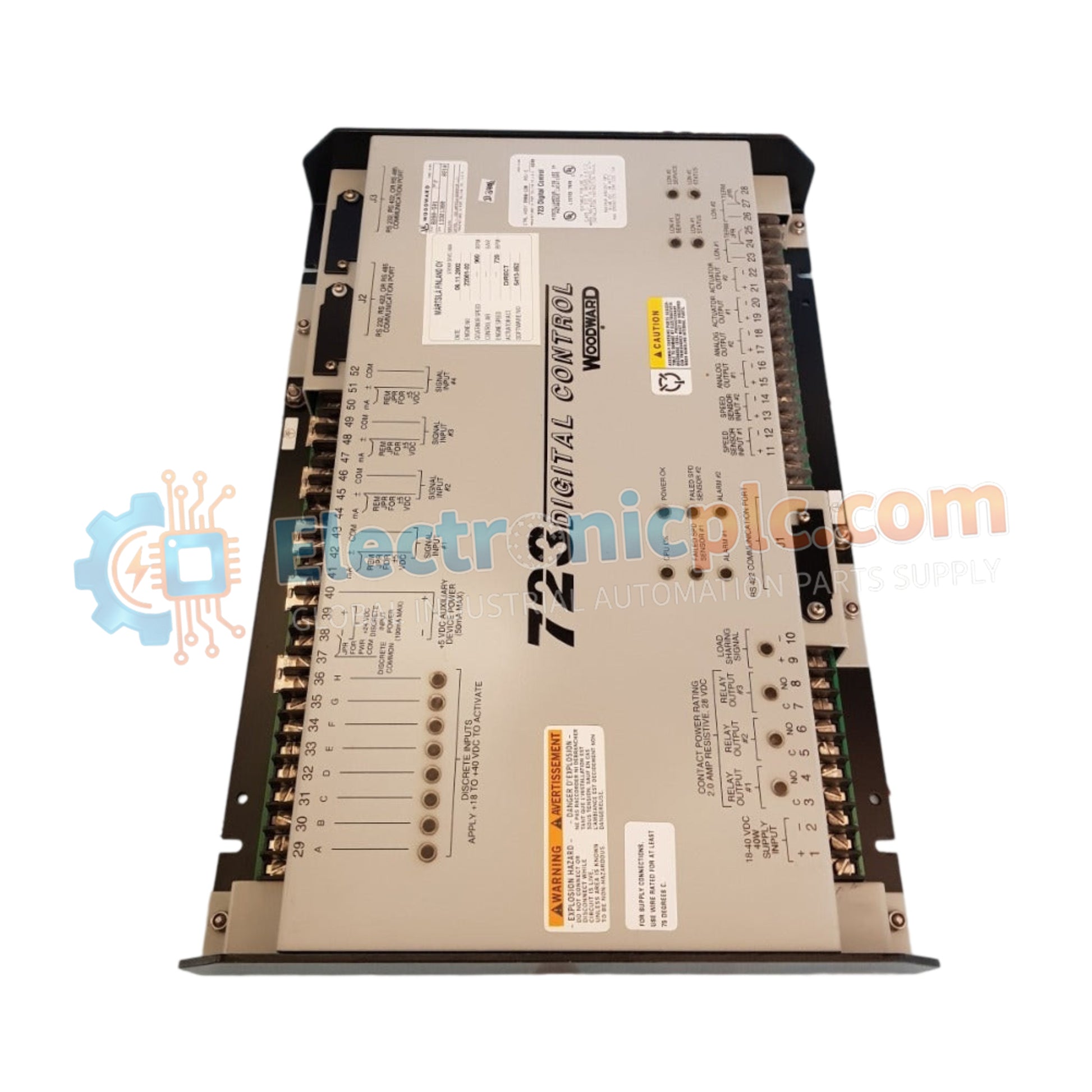

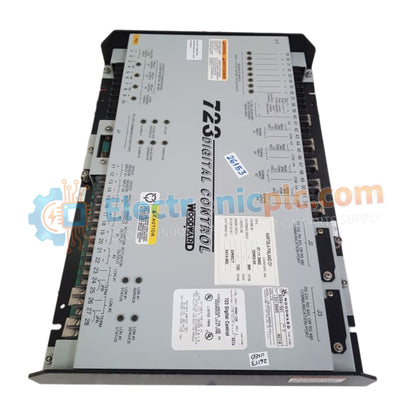

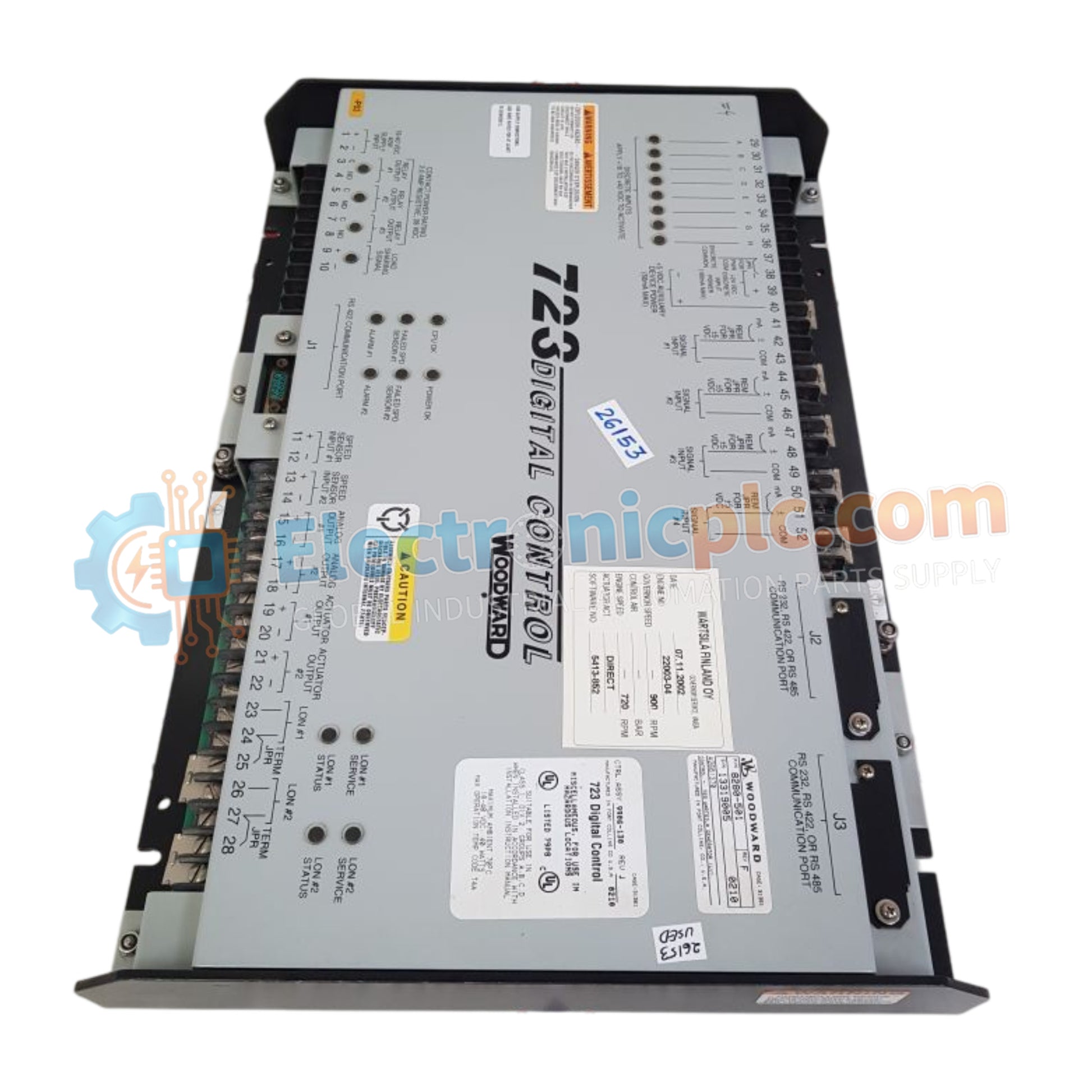

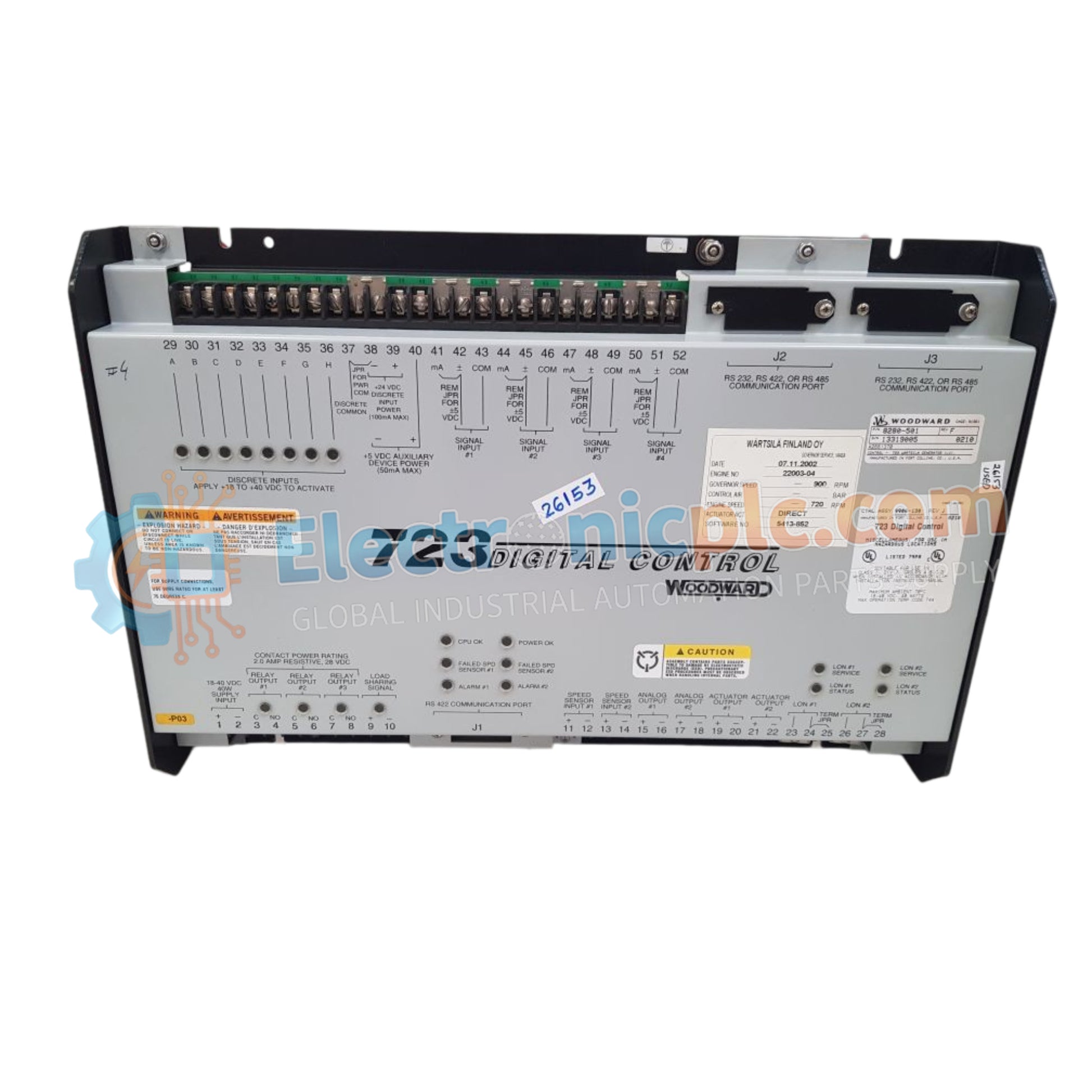

يعمل جهاز Woodward 8280-501، والمصنف أيضًا تحت اسم وحدة التحكم الرقمية للمولدات 8280-501، كمكون مادي مخصص للتحكم في السرعة، ومشاركة الحمل، وحماية المولدات التي تعمل بالمحركات ضمن منصات توليد الطاقة الصناعية.

مواصفات الجهاز

استجابة حلقة التغذية الراجعة للمشغل وملامح تبديد الحرارة

يعمل 8280-501 على خط طاقة إضافي بجهد 24 فولت تيار مستمر (اسمية)، ويقوم بتنفيذ خوارزميات التحكم في الحاكم وتنظيم الجهد في الوقت الحقيقي عبر 4 قنوات إدخال تناظرية (0-10 فولت أو 4-20 مللي أمبير) و12 إدخالًا رقميًا قابلاً للتكوين. تعمل مكونات اللوحة الداخلية على تحسين ملامح تبديد الحرارة للمشتت الحراري عبر نطاق التشغيل الكامل من -40 درجة مئوية إلى +70 درجة مئوية خلال دورات مشاركة الحمل المستمرة. توفر مخرجات تناظرية مزدوجة 0-10 فولت / 4-20 مللي أمبير و8 مخرجات مرحل مخرجات تحكم بزمن استجابة منخفض للحفاظ على استجابة سريعة لحلقة التغذية الراجعة للمشغل أثناء تغيرات السرعة والحمل الديناميكية.

الأسئلة الشائعة

س: ما هو جهد مصدر الطاقة المطلوب لوحدة التحكم Woodward 8280-501؟

ج: تعمل الوحدة على مدخل مصدر طاقة اسمي بجهد 24 فولت تيار مستمر.

س: ما هي بروتوكولات الاتصال والواجهات المادية المدمجة في الوحدة؟

ج: تتميز وحدة التحكم بمنافذ اتصال تسلسلي RS-232 و RS-485 مدمجة تدعم تنفيذ بروتوكول Modbus RTU الأصلي.

س: ما هي كثافة المدخلات/المخرجات (I/O) المتوفرة على كتل الأطراف لوحدة 8280-501؟

ج: تتضمن الوحدة 12 إدخالًا رقميًا قابلاً للتكوين، و8 مخرجات مرحل رقمية، و4 مدخلات تناظرية (0-10 فولت أو 4-20 مللي أمبير)، وقناتين إخراج تناظرية (0-10 فولت أو 4-20 مللي أمبير).

إرشادات التركيب الميداني

• اعزل تمامًا جميع مدخلات الطاقة الإضافية بجهد 24 فولت تيار مستمر ومحولات الجهد (PT) / محولات التيار (CT) للمولد قبل توصيل أسلاك كتل الأطراف.
• قم بتوجيه خطوط اتصال RS-485 و RS-232 باستخدام كابلات مزدوجة مجدولة ومحمية ومعزولة عن خطوط الطاقة المتناوبة الثقيلة.
• قم بتوصيل جميع دروع الكابلات مباشرة بقضيب تأريض اللوحة باستخدام أحزمة تأريض قصيرة ومنخفضة المقاومة.
• ثبت الغلاف بإحكام في فتحة لوحة أو مجموعة رف، مع التأكد من أن مسارات تدفق الهواء حول غلاف IP20 تدعم تبديد الحرارة السلبي.
