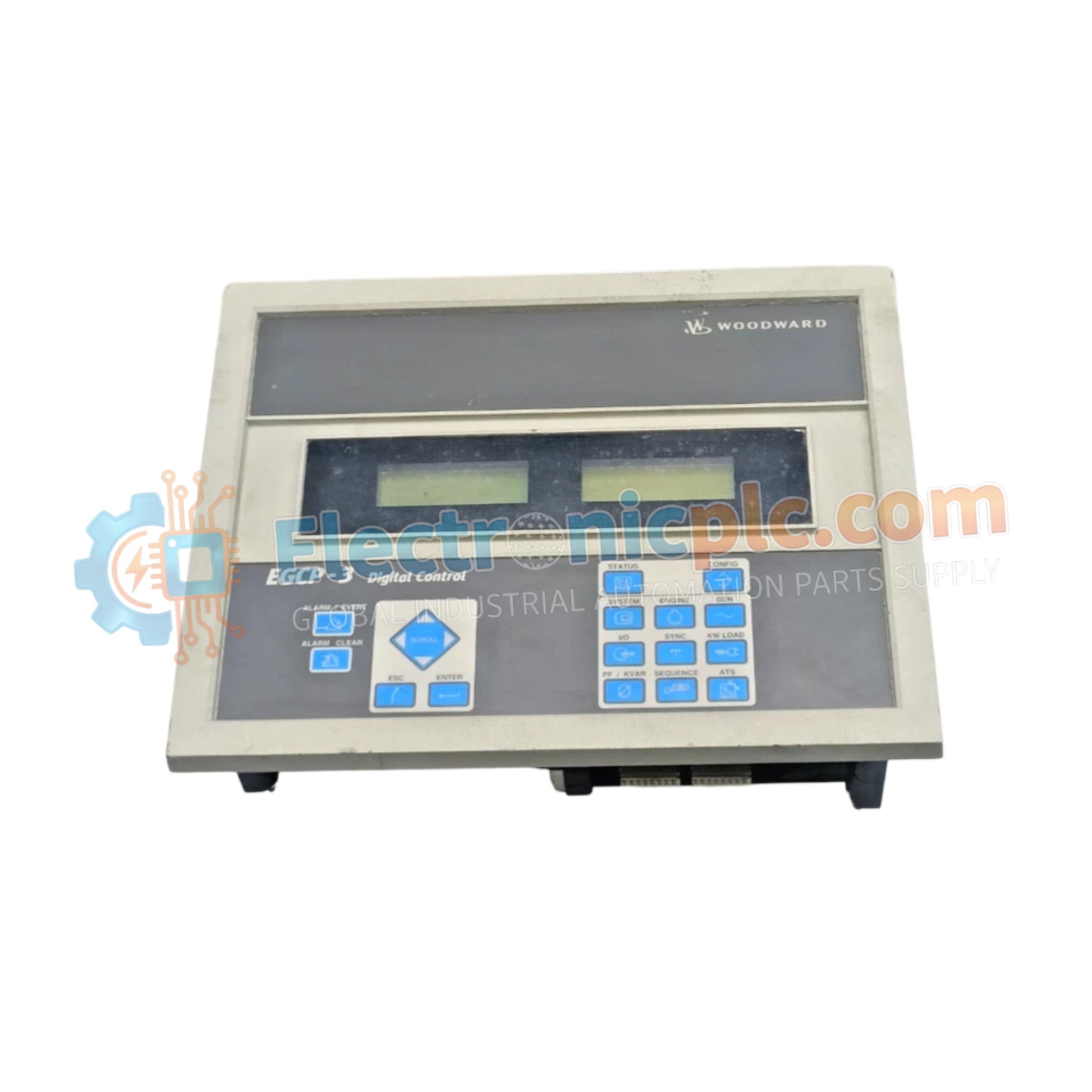

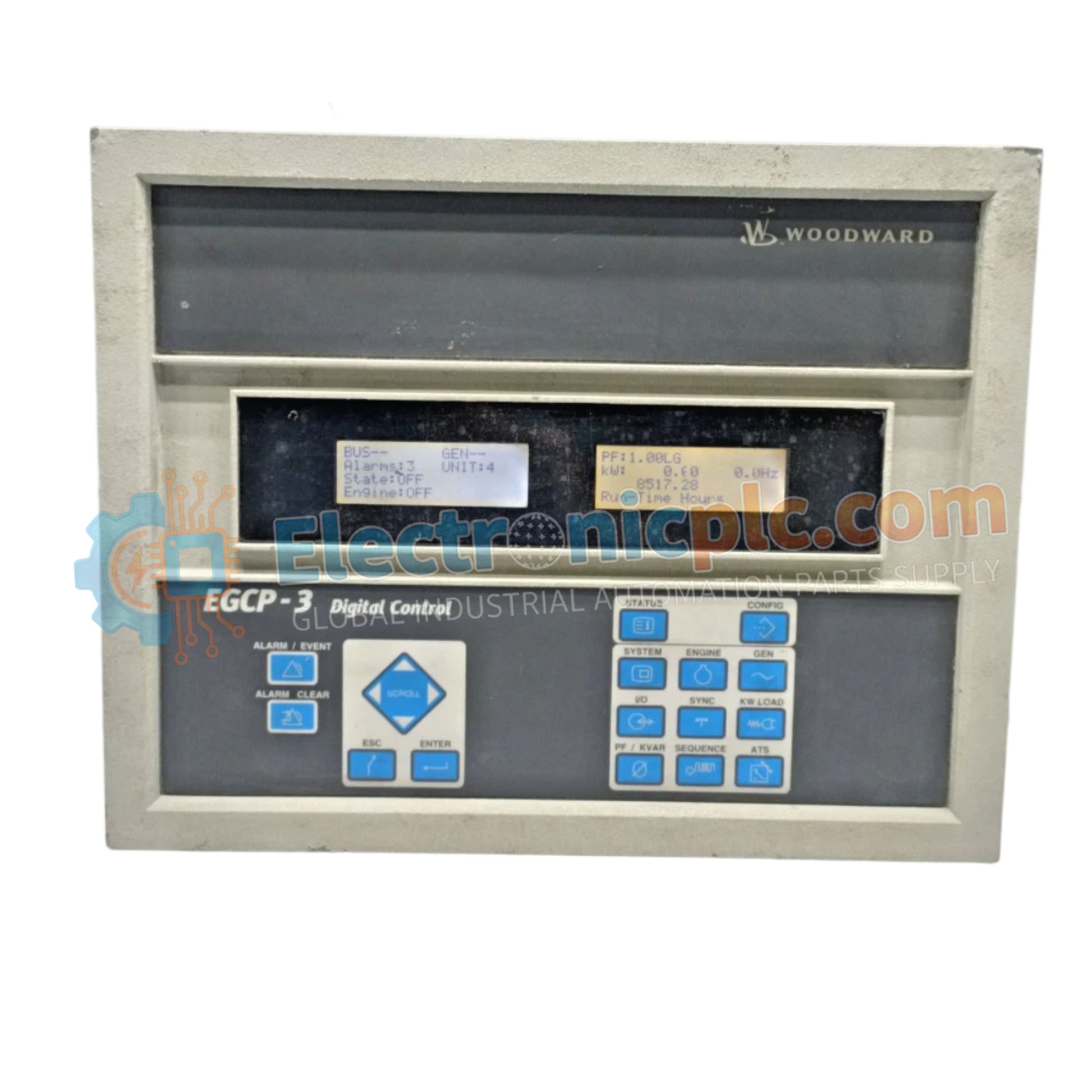

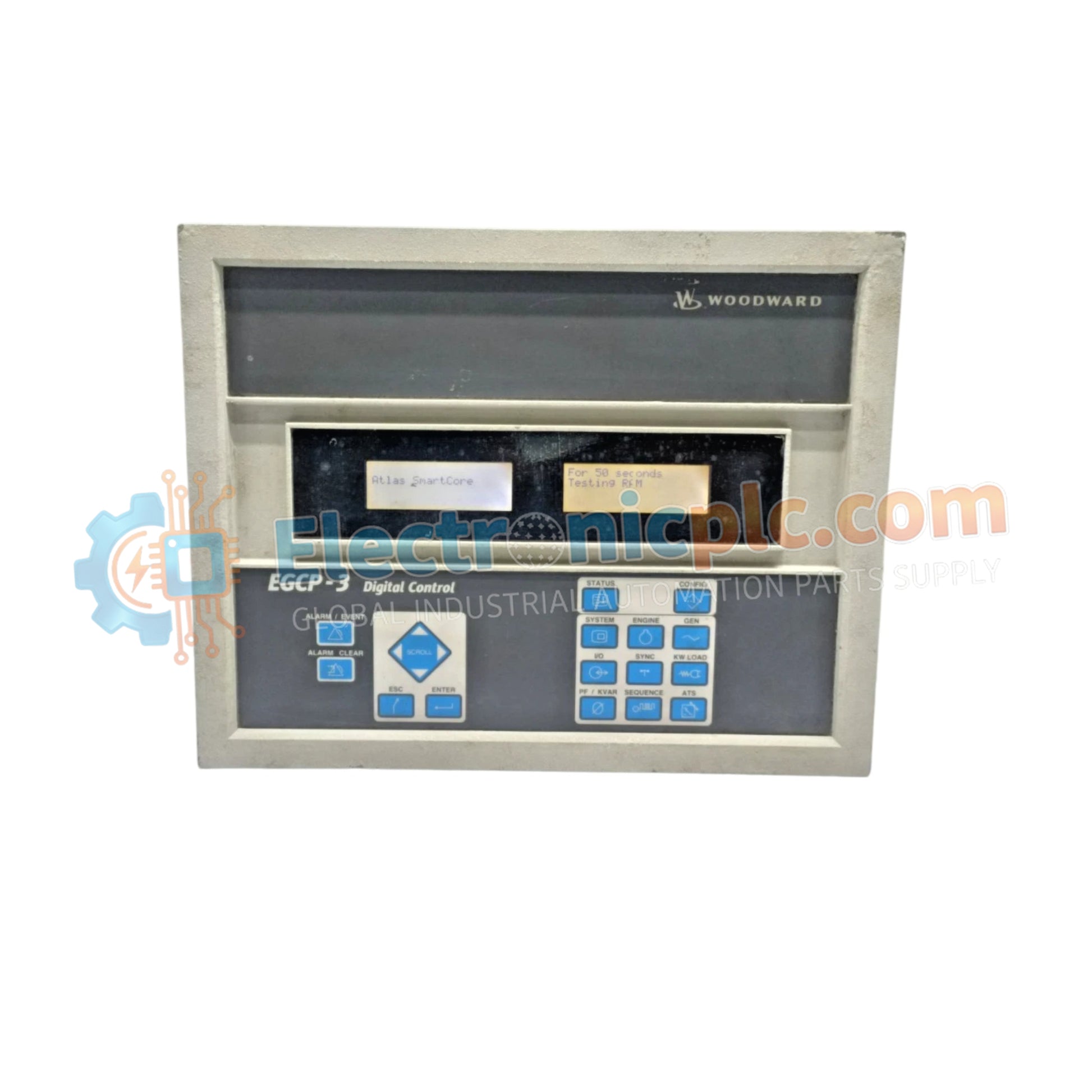

تم تصميم Woodward 8406-113 (وحدة التحكم في مشاركة الأحمال EGCP-3) لمشاركة الأحمال وإدارة المولدات في شبكات توليد الطاقة الصناعية، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتفاعل هذه الواجهة العنصرية المستندة إلى المعالج الدقيق مع أنظمة المولدات المتوازية لموازنة توزيع الأحمال الحقيقية والتفاعلية.

مواصفات الجهاز

استجابة حلقة التفعيل وردود فعل مشاركة الأحمال الديناميكية

يستخدم Woodward 8406-113 تكوينات مخرجات تحيز السرعة المخصصة (4-20 مللي أمبير، 0-5 فولت، PWM، أو +/-3 فولت) لتقديم استجابة دقيقة لردود فعل حلقة التفعيل أثناء التغيرات العابرة في الأحمال. من خلال حساب فرق التردد ونسب الأحمال عبر المولدات المتصلة عبر خطوط الشبكة التسلسلية، تقوم خوارزمية التحكم الداخلية بضبط مدخلات خانق المحرك الرئيسي ديناميكيًا. تعمل آلية تحيز السرعة ذات الحلقة المغلقة هذه على استقرار تردد النظام وتقليل أخطاء الأحمال التناسبية عبر مجموعات متعددة من المحركات والمولدات المتوازية.

الأسئلة المتداولة

س: ما هو نطاق جهد الإدخال المسموح به لتزويد وحدة التحكم Woodward 8406-113 بالطاقة؟

ج: تتطلب الوحدة مصدر طاقة خارجي يوفر جهد إدخال تشغيلي يتراوح بين 18 فولت تيار مستمر و 32 فولت تيار مستمر.

س: كيف يتم توصيل إشارات تحيز السرعة من 8406-113 إلى منظم المحرك أو المشغل؟

ج: تتميز الوحدة بمخرجات تناظرية ونابضية قابلة للتكوين تدعم أنواع الإشارات القياسية بما في ذلك 4-20 مللي أمبير، 0-5 فولت تيار مستمر، PWM، و +/-3 فولت تيار مستمر لاستيعاب مدخلات منظمات السرعة الإلكترونية المختلفة.

س: ما هو تصنيف الحماية البيئية الذي يحققه الغلاف؟

ج: عند التركيب الصحيح مع إحكام الغلق المناسب للوحة، تلبي الوحدة معايير NEMA 4 للحماية من دخول الأوساخ المتساقطة والمياه والغبار المحمول بالرياح.

إرشادات التركيب الميداني

• ركب الغلاف على لوحة عمودية باستخدام فتحات التركيب المخصصة لتلبية معايير إحكام الغلق NEMA 4.
• حافظ على مسارات توجيه منفصلة لخطوط الطاقة عالية الجهد وأسلاك تحيز السرعة التناظرية منخفضة المستوى لمنع التداخل الكهرومغناطيسي.
• قم بتأريض جميع دروع كابلات الاتصال التسلسلي عند نقطة واحدة لتجنب حلقات التأريض.
• تحقق من أن أطراف إمداد الطاقة بالتيار المستمر تلتزم بالقطبية الصحيحة وجهد الإمداد ضمن حدود 18-32 فولت تيار مستمر قبل تشغيل الوحدة.
