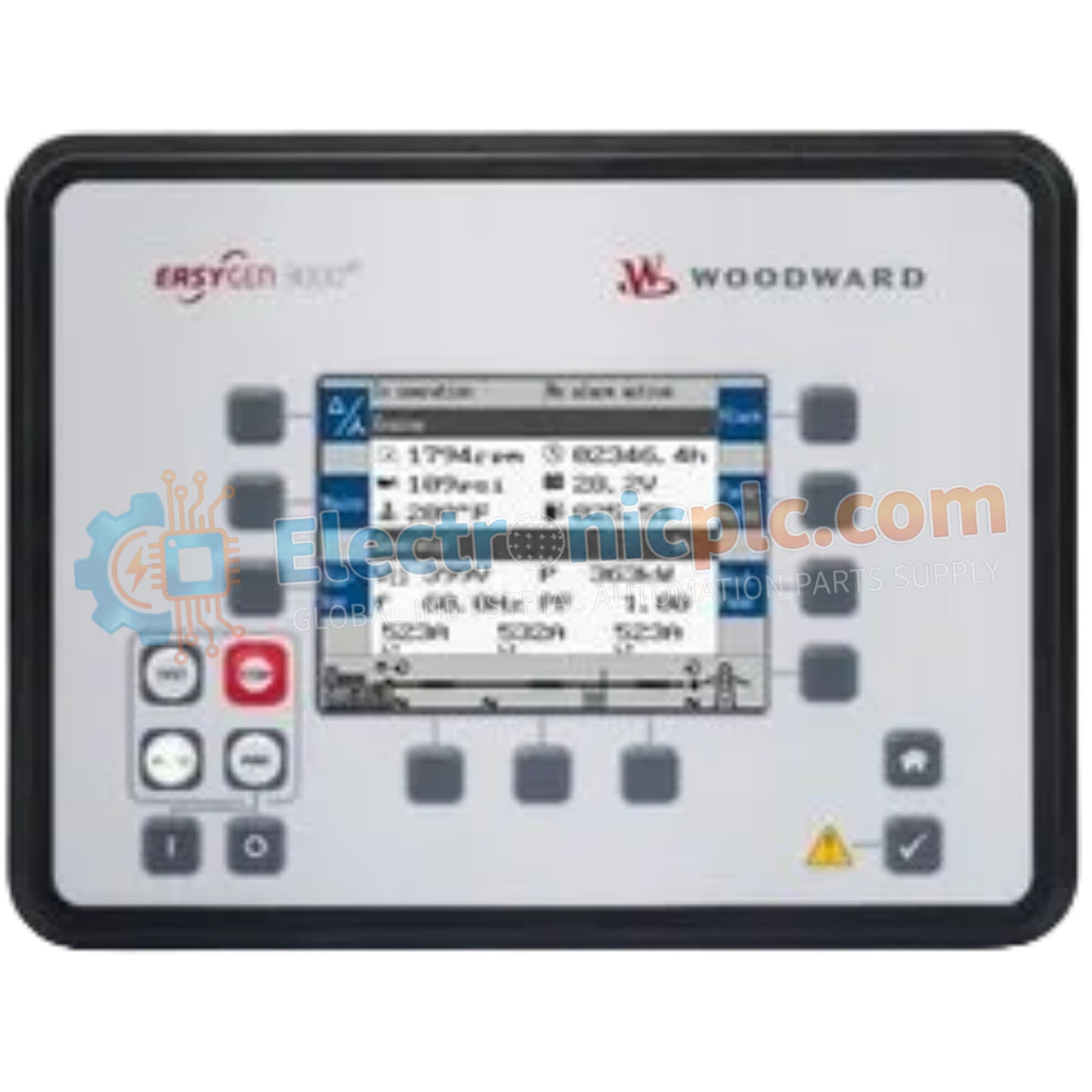

يعمل جهاز WOODWARD 8440-1843، والمُفهرس أيضًا باسم وحدة التحكم في المولدات 8440-1843، كمكون مادي مخصص لمراقبة مجموعات المولدات، ودمج التحكم في السرعة، وتنفيذ نقل الحمل التلقائي ضمن شبكات التحكم في المحرك.

مواصفات الجهاز

استجابة حلقة التغذية الراجعة للمشغل والتحكم في سرعة المحرك

تقوم الوحدة بمعالجة إشارات القياس المنفصلة والتناظرية من مستشعرات الالتقاط المغناطيسي، ومحولات الجهد، ومحولات التيار لتنفيذ التحكم في سرعة المحرك وتنظيم جهد المولد. تحسب الأجهزة الداخلية للمعالجة إزاحات طور التردد وخطوات الحمل للحفاظ على استجابة حلقة التغذية الراجعة للمشغل. يعمل ملف ديناميكيات التحكم ذي الحلقة المغلقة هذا على تخفيف الانحرافات العابرة للسرعة وهبوط الجهد أثناء تسلسل قبول الحمل الكامل.

الأسئلة المتداولة

س: ما هو نطاق إدخال مصدر الطاقة المستمر المسموح به أثناء ظروف تشغيل المحرك؟

ج: تقبل الوحدة جهد إمداد تيار مستمر مستمر يتراوح بين 8 فولت تيار مستمر و 32 فولت تيار مستمر، مما يتيح تنفيذًا غير منقطع لمنطق التحكم أثناء هبوط جهد تشغيل المحرك حتى 5 فولت تيار مستمر لمدة تصل إلى 100 مللي ثانية.

س: كيف يتم التعامل مع نهايات تدريع المستشعر التناظري لمنع اقتران الضوضاء؟

ج: يجب تأريض جميع خطوط الإشارة التناظرية، بما في ذلك دروع كابل الالتقاط المغناطيسي، عند نقطة واحدة على هيكل الغلاف الرئيسي وعزلها عند طرف المستشعر للتخلص من تداخل تيار حلقة التأريض.

إرشادات التركيب الميداني

1. تحقق من أبعاد فتحة اللوحة لاستيعاب الغلاف المادي 19.4 × 6.5 × 14.5 سم قبل التركيب.
2. ركب حشية تثبيت الإطار الأمامي بشكل مسطح مقابل إطار الغلاف للحفاظ على سلامة الختم البيئي.
3. وجه أسلاك الاستشعار منخفضة الجهد وكابلات الطاقة عالية التيار عبر مجاري منفصلة للحفاظ على عزل الإشارة.
4. قم بتوصيل طرف التأريض الرئيسي للهيكل بحافلة التأريض الوقائي للنظام باستخدام موصل منخفض المعاوقة.
5. وفر مسافة خلوص لا تقل عن 50 مم خلف غلاف اللوحة الخلفية للسماح بتبديد حراري غير مقيد.
