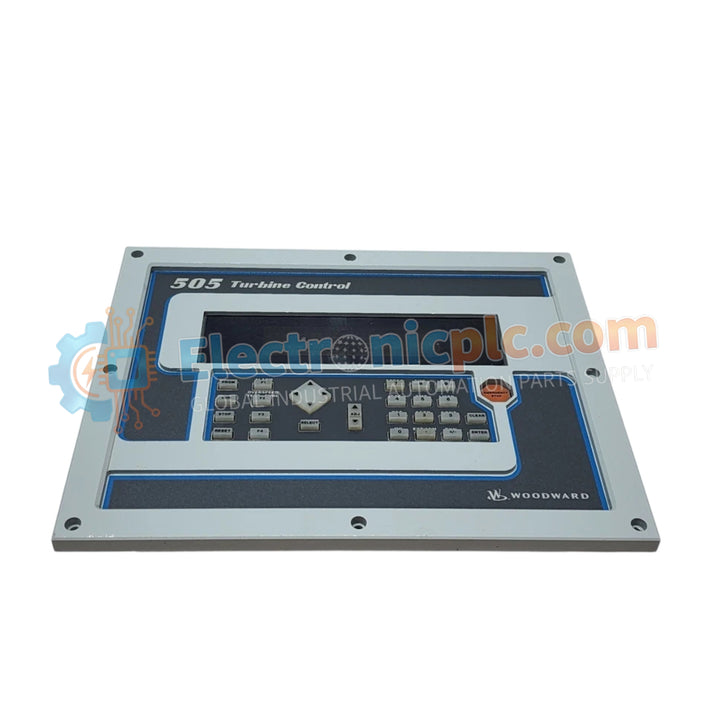

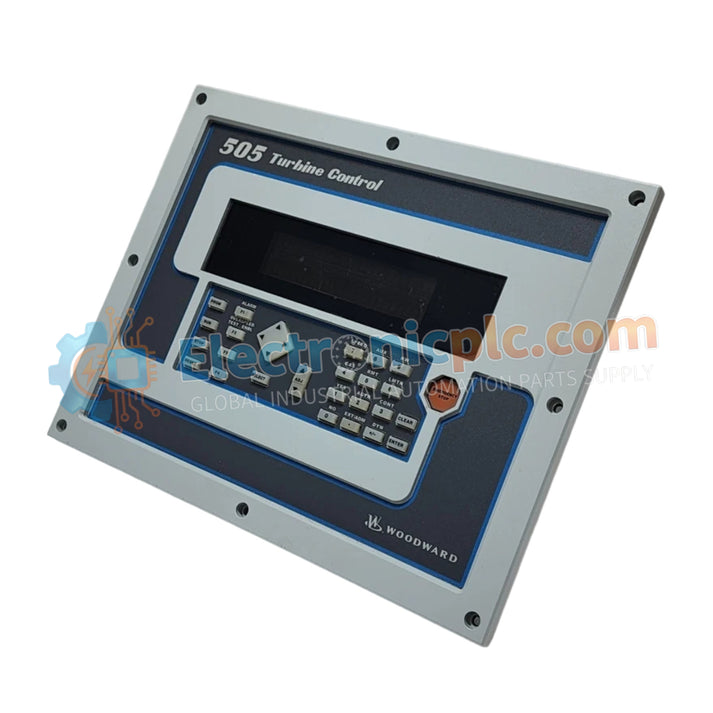

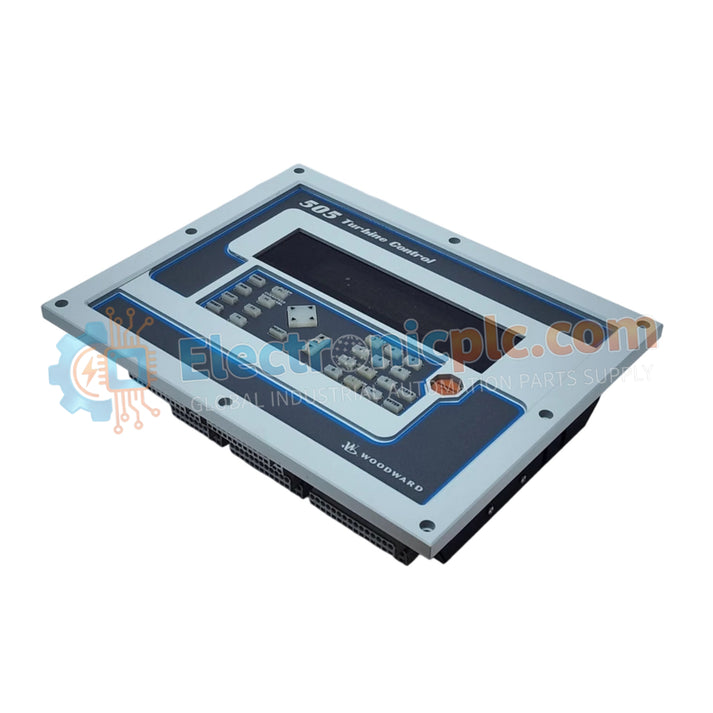

يعمل Woodward 9907-166، والمفهرس أيضًا باسم وحدة التحكم التوربينية الرقمية 9907-166 505E، كمكون مادي مخصص للتحكم في استخلاص/ضغط الدخول الخاضع للتحكم في تطبيقات التوربينات البخارية.
| المعلمة | المواصفات |
|---|---|
| النموذج | 9907-166 |
| العلامة التجارية | Woodward |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 4.13 كجم |
| الأبعاد | 14 بوصة × 11 بوصة × 4 بوصات |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +65 درجة مئوية (حتى +55 درجة مئوية مع غلاف NEMA 4X) |
| استهلاك الطاقة | 90-150 VDC أو 88-132 VAC (47-63 هرتز) |
| المعالج الدقيق | معالج دقيق 32 بت |
| منافذ الاتصال | 2 منفذ Modbus (ASCII أو RTU) |
| واجهات الإدخال | 2 وحدة MPU، 16 مدخل تلامس، 6 مدخلات تيار قابلة للبرمجة |
| واجهات الإخراج | 2 مخرجات مشغّلات، 8 مخرجات مرحلات، 6 مخرجات تيار قابلة للبرمجة |
| واجهة المستخدم | لوحة مفاتيح بـ 30 مفتاحًا مع شاشة LED ذات سطرين و24 حرفًا |
| الامتثال البيئي | يتوافق مع اختبار Lloyd's ENV2 رقم 1 (الرطوبة والاهتزاز) |
مدفوعًا بمعالج دقيق مدمج 32 بت، يقوم 9907-166 بأخذ عينات من ديناميكيات التوربين في الوقت الفعلي عبر مدخلين لوحدة الالتقاط المغناطيسي (MPU)، و16 مدخل تلامس، و6 مدخلات تيار قابلة للبرمجة لتنفيذ تنظيم ضغط الاستخلاص/الدخول. تقوم مرحلة المعالجة بتنسيق إشارات الطلب الخالية من الضوضاء عبر مخرجين مخصصين للمشغل و6 مخرجات تيار قابلة للبرمجة للحفاظ على استجابة سريعة لحلقة التغذية المرتدة للمشغل. توازن مكونات مزود الطاقة الداخلي ملفات تبديد الحرارة السلبية عبر حدود تشغيل التيار المتردد/التيار المستمر المزدوجة (90-150 VDC / 88-132 VAC) بينما يتعامل منفذا Modbus مع نقل البيانات الإشرافية في الوقت الفعلي.
س: ما هي نطاقات جهد إمداد الطاقة AC و DC الأساسية التي يدعمها 9907-166؟
ج: تقبل وحدة التحكم مستويات طاقة دخل تتراوح من 90 إلى 150 VDC أو 88 إلى 132 VAC عبر ترددات تتراوح من 47 إلى 63 هرتز.
س: ما هي كثافة نقاط الإدخال/الإخراج المتاحة على أطراف التوصيل الفيزيائية؟
ج: يوفر الجهاز مدخلين لسرعة MPU، و16 مدخل تلامس، و6 مدخلات تيار قابلة للبرمجة، ومخرجين لمشغل المشغّل، و8 مخرجات مرحلات، و6 مخرجات تيار قابلة للبرمجة.
س: كيف يؤثر وجود غلاف الحماية NEMA 4X الاختياري على حدود التشغيل الحرارية؟
ج: تعمل الوحدة القياسية بين -25 درجة مئوية و +65 درجة مئوية، ولكن تركيب غلاف NEMA 4X يقلل الحد الأقصى لدرجة الحرارة المحيطة للتشغيل إلى +55 درجة مئوية.
