الوصف

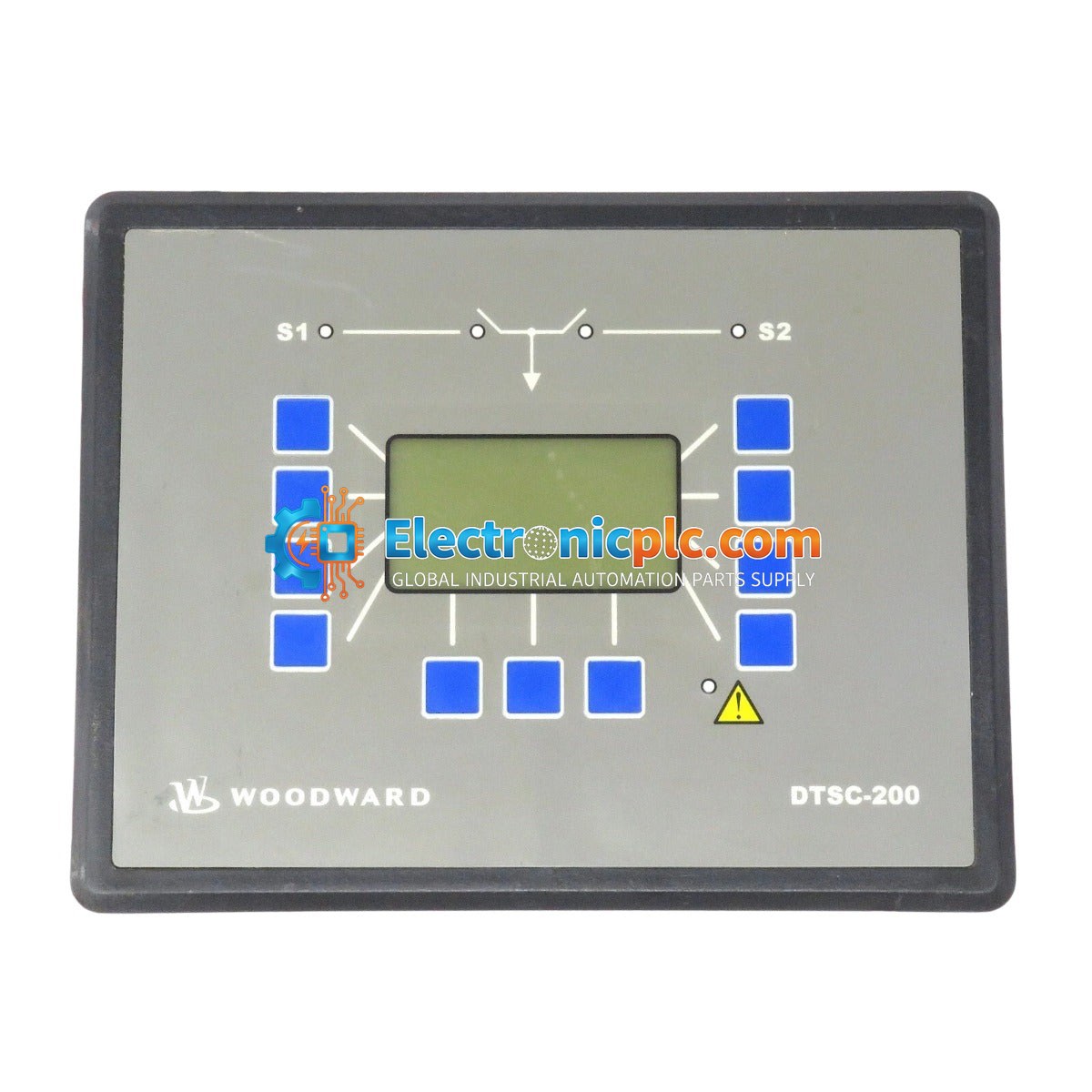

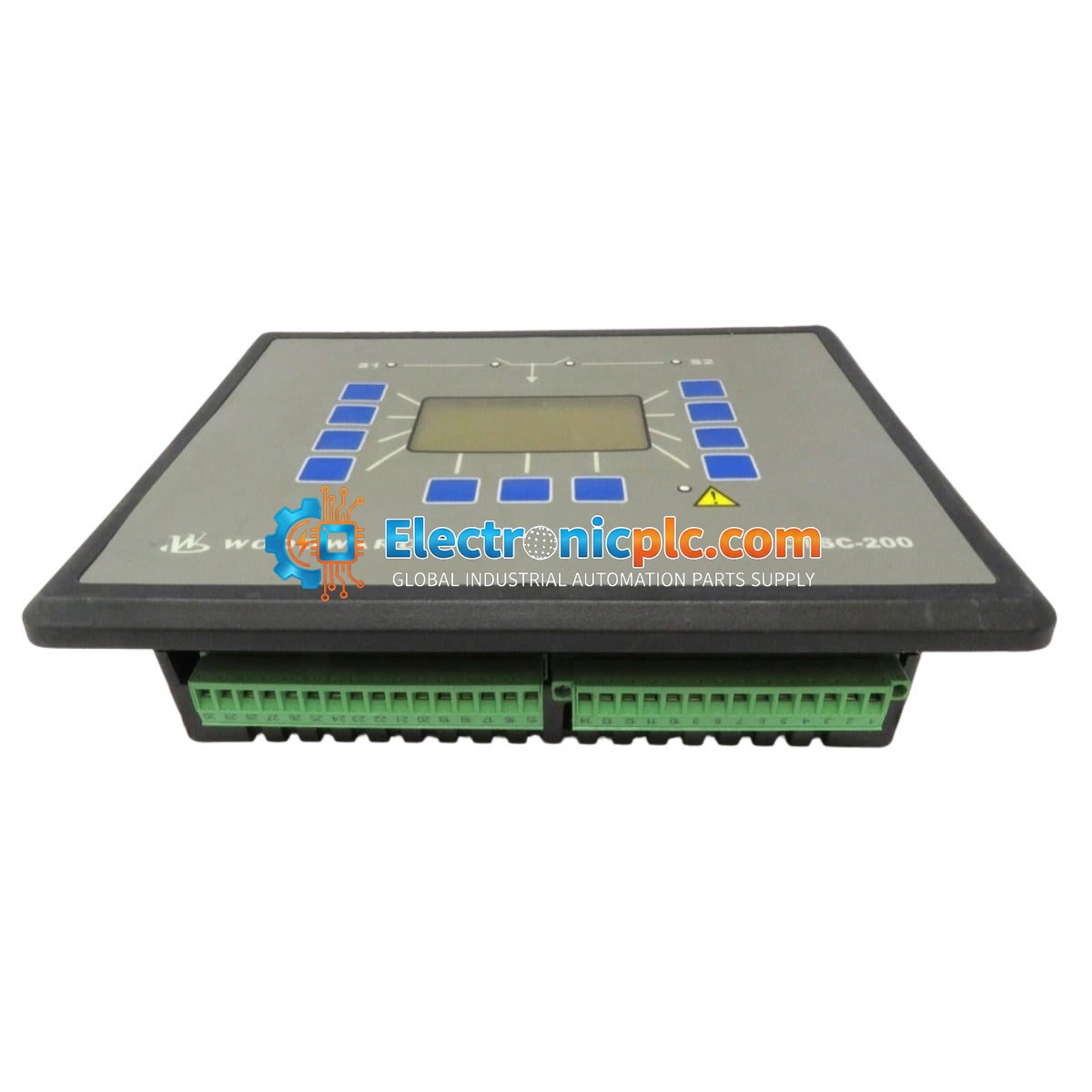

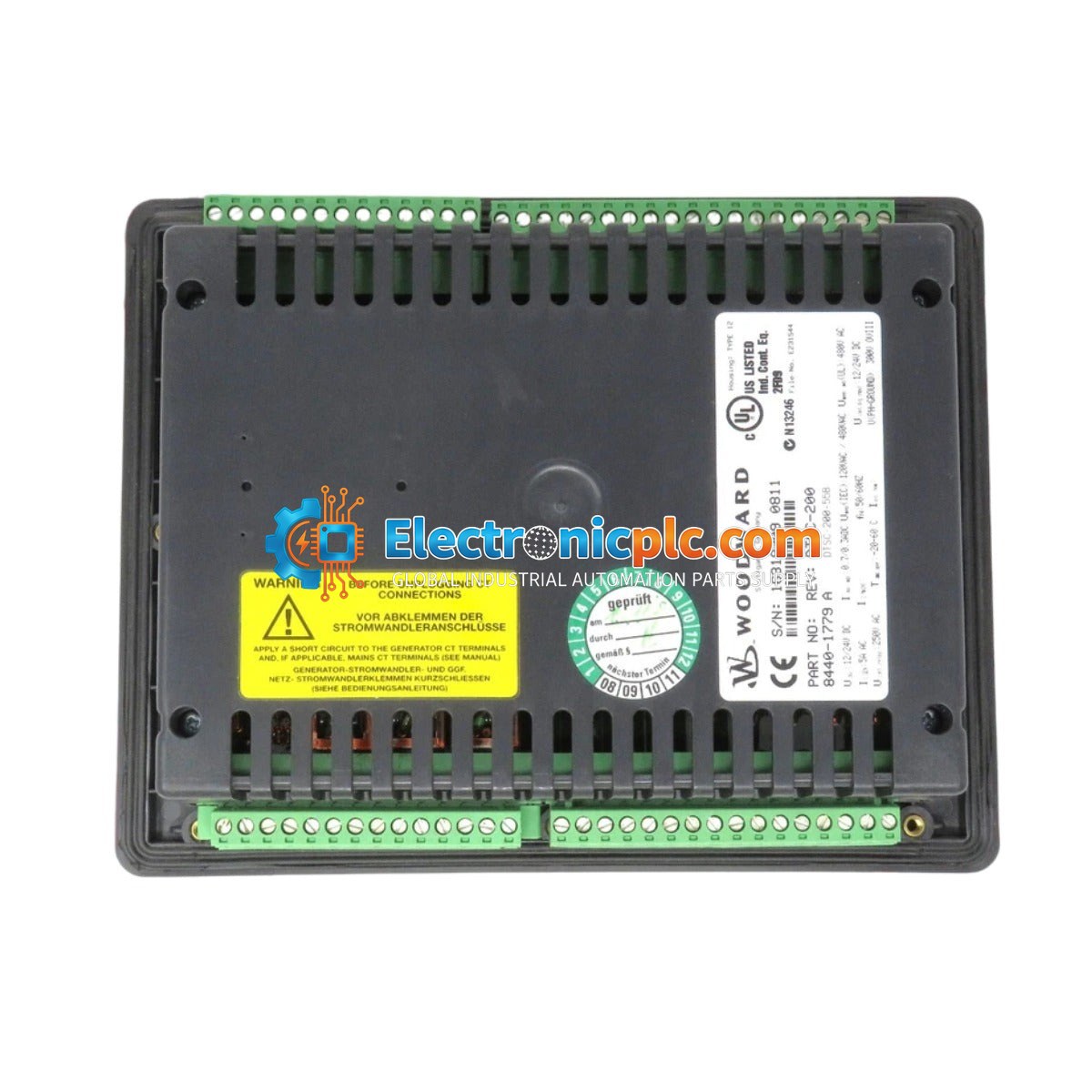

تُعد Woodward DTSC-200-55B لوحة تحكم بمفتاح تحويل أوتوماتيكي (ATS) عالية الموثوقية ومصممة لتطبيقات إدارة الطاقة الحيوية. وتُعد بمثابة الذكاء الأساسي لإدارة التحولات بين مصادر طاقة المرافق والمولدات. ومن خلال أتمتة تسلسل بدء/إيقاف المحرك ومراقبة معلمات الجهد والتردد ثلاثي الأطوار، تضمن DTSC-200-55B توفر الطاقة بسلاسة للبنى التحتية الحيوية، بما في ذلك المستشفيات ومراكز البيانات ومحطات الطاقة الصناعية.

الميزات

• تحكم متقدم قائم على المعالج الدقيق لمنطق الانتقال المفتوح أو المغلق الدقيق.
• استشعار متزامن للجهد والتردد ثلاثي الأطوار على كل من مدخلات المرافق والمولد.
• واجهة HMI مدمجة مع شاشة LCD بإضاءة خلفية ومؤشرات LED للحالة لتشخيص الأعطال في الوقت الفعلي وتكوين نقاط الضبط المحلية.
• مؤقتات قابلة للبرمجة للتحويل وإعادة التحويل ودورات تبريد المحرك.
• تدعم اتصال Modbus RTU للتكامل مع أنظمة إدارة المباني (BMS) والمراقبة عن بعد.
• هيكل قوي مصمم لتحمل الضوضاء الكهربائية وتقلبات الجهد الشائعة في البيئات الصناعية.

التطبيقات

تُعد DTSC-200-55B مناسبة للاستخدام في:

• مراكز البيانات ومراكز الاتصالات التي تتطلب تحويل طاقة بدون توقف.
• أنظمة الطاقة الطارئة في المستشفيات ومرافق الرعاية الصحية.
• مصافي النفط والغاز حيث تكون استقرار الشبكة أمرًا حيويًا.
• أنظمة توليد الطاقة الموزعة وأنظمة إدارة الطاقة الاحتياطية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من تركيب لوحة التحكم في حاوية نظيفة وجافة وخالية من الاهتزازات.
• استخدم كابلات زوجية مجدولة محمية لاتصال Modbus RTU لتقليل تداخل EMI.
• تحقق من أن جميع مدخلات استشعار التيار المتردد محمية بشكل صحيح وفقًا لقوانين الكهرباء المحلية.
• تأكد من تأريض الوحدة بشكل صحيح بهيكل الخزانة لمنع الأخطاء المنطقية المتعلقة بالضوضاء.
• افصل الطاقة عن الوحدة قبل إجراء أي تغييرات في الأسلاك أو الصيانة.
• اتبع إجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند التعامل مع أطراف الوحدة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لـ DTSC-200-55B؟

تم تصميم DTSC-200-55B لمراقبة مصادر طاقة المرافق والمولدات وتنفيذ تحويل الأحمال بينهما تلقائيًا، مما يضمن استمرارية الطاقة أثناء انقطاع الشبكة.

هل تدعم وحدة التحكم هذه المراقبة عن بعد؟

نعم، تدعم الوحدة اتصال Modbus RTU، مما يسمح بدمجها في أنظمة إدارة المباني للمراقبة عن بعد وجمع البيانات.

ما هي الظروف البيئية التي تم تصنيف هذه الوحدة لها؟

تم تصنيف DTSC-200-55B للعمل في درجات حرارة تتراوح من -20 إلى +70 درجة مئوية، مما يجعلها مناسبة لمجموعة واسعة من البيئات الصناعية.
