وصف المنتج

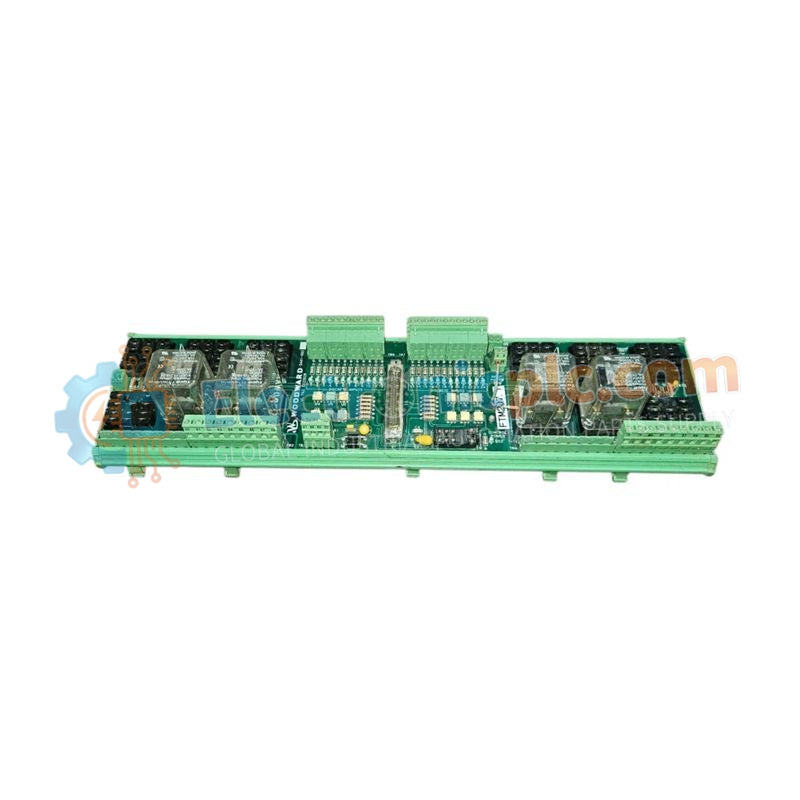

وحدة 5441-693 هي وحدة خرج مرحل عالية الموثوقية تم تطويرها بواسطة وودوارد لمنصة التحكم MicroNet. تعمل كواجهة تلامس جاف منفصلة، مما يسمح لنظام التحكم بتشغيل الأجهزة الميدانية عالية الطاقة مثل بادئات المحركات والملفات اللولبية وملفات قواطع الدائرة ودوائر الإنذار مع الحفاظ على عزل كهربائي كامل عن إلكترونيات المنطق الحساسة.

تم تصميم 5441-693 لمنطق المزامنة والتسلسل والإغلاق، وتوفر إغلاق تلامس ميكانيكي آمن من الفشل حيثما تكون هناك حاجة إلى تشغيل حتمي وحاسم للسلامة. يضمن تصميمها المتين أداءً مستقرًا في محطات الطاقة وخزانات التحكم في التوربينات وغرف المحركات الصناعية الثقيلة، حتى تحت دورات التبديل المتكررة.

المواصفات التقنية

التطبيق

يستخدم 5441-693 على نطاق واسع في أنظمة التحكم في التوربينات وأنظمة الحاكم للآلات الثقيلة، لا سيما في:

• منطق إيقاف الطوارئ (ESD)

• دوائر فصل قاطع المولد

• تسلسل أنظمة المضخات المساعدة وزيت التشحيم

• مخرجات الإنذار والإخطار

• دوائر تصريح المزامنة

وهي مناسبة بشكل خاص للتطبيقات التي تتطلب مخرجات مرحلات ميكانيكية للامتثال للسلامة، أو هياكل التكرار، أو الأحمال الاستقرائية العالية.

الأسئلة الشائعة الفنية

هل يمكن استخدام 5441-693 في نظام TMR (ثلاثي الوحدات المتكررة)؟
نعم. الوحدة متوافقة تمامًا مع أنظمة MicroNet TMR وتستخدم بشكل شائع في منطق التصويت 2 من 3 لمخرجات المرحلات الحيوية للسلامة.

هل تتضمن الوحدة حماية داخلية من الصمامات؟
بينما قد تكون هناك حماية على مستوى اللوحة، يوصى بشدة بدمج الأحمال الميدانية الخارجية لحماية تلامس المرحل وضمان موثوقية التشغيل على المدى الطويل.
