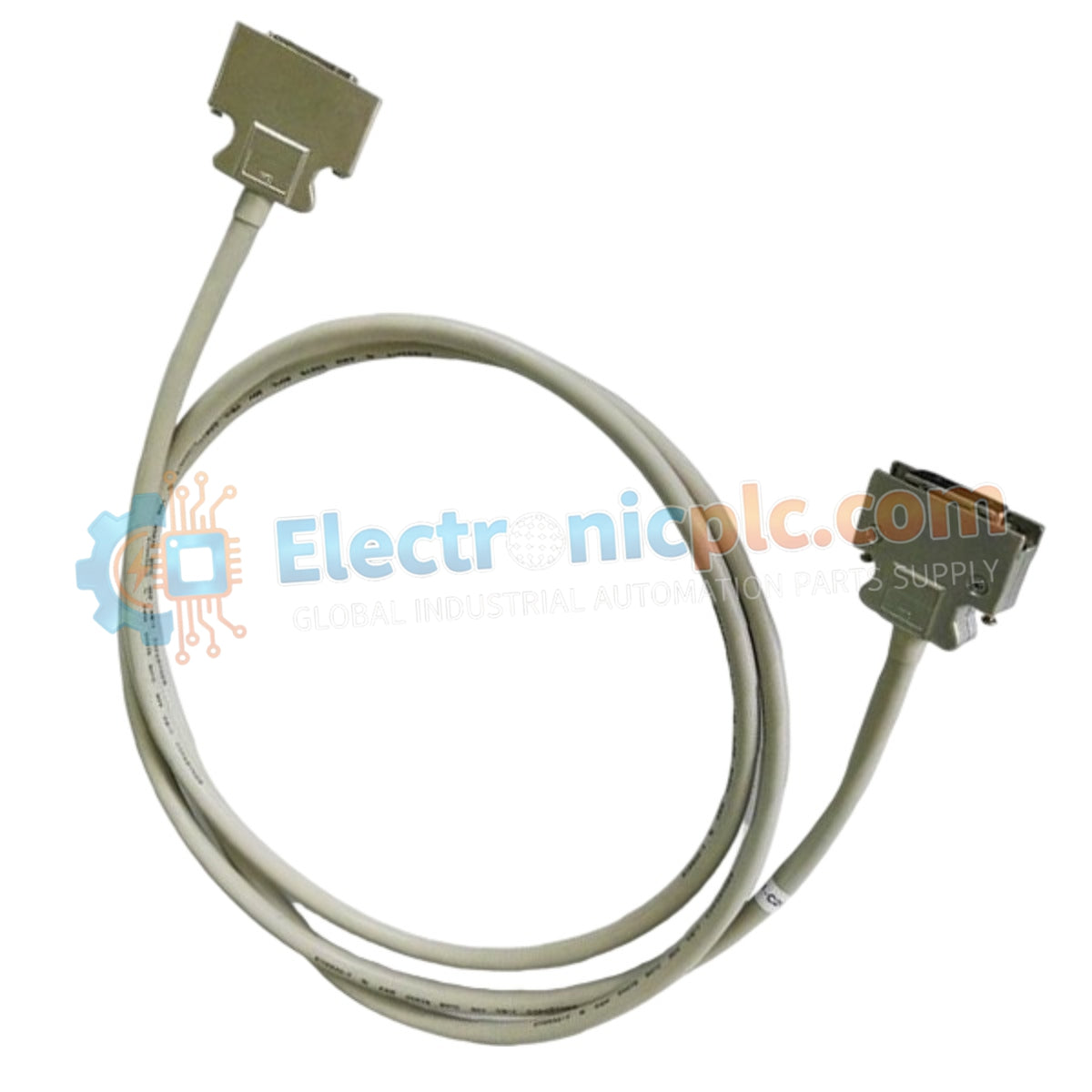

تم تكوينه لمزامنة الاتصالات في أنظمة التحكم CENTUM VP، يوفر الكابل YOKOGAWA YCB301-C100 (كابل ناقل ESB YCB301) التنفيذ المادي والكهربائي المباشر لنقل إشارة ناقل ESB بين وحدات التحكم الميدانية ووحدات العقد.

تفسير اللاحقة ومصفوفة النموذج

تستخدم سلسلة YCB301 بنية رمز لاحقة محددة لتحديد متطلبات طول الكابل للوصلات البينية للنظام:

• النموذج YCB301: كابل توصيل ناقل ESB ذو 36 سنًا إلى 36 سنًا.
• اللاحقة C100: تحدد طول الكابل القياسي وهو 1 متر.

مواصفات الأجهزة

اتصال التحكم في العمليات وسلامة الحلقة

تستخدم مجموعة الكابلات YCB301-C100 بنية متعددة الموصلات مصممة لإنتاجية إشارة عالية الكثافة. تم تصميم كل موصل لدعم أحجام الأسلاك من AWG #20 إلى #24، مما يضمن مقاومة منخفضة وانتشار إشارة ثابت عبر شبكة ESB Bus. تسهل بنية الكابل عزل القنوات عن بعضها البعض، مما يقلل من مخاطر التداخل المتصالب المستحث في بيئات الخزائن الكثيفة. من خلال الحفاظ على خصائص مقاومة دقيقة، يدعم الكابل التوقيت المحدد المطلوب لتبادل بيانات وحدة التحكم الميدانية. عند نشره ضمن بنية CENTUM VP، تعمل المجموعة كوسيط نقل أساسي، مما يضمن الحفاظ على سعة إشارة 32 قناة دون توهين أو فقدان حزمة البيانات.

الأسئلة المتداولة

س: هل يدعم YCB301-C100 نقل البيانات عالي السرعة لجميع أنواع العقد؟

ج: نعم. تم تصميم الكابل لمعدلات بيانات ESB Bus القياسية المستخدمة في أنظمة CENTUM VP، مما يدعم النقل الموثوق للإشارة بين وحدات التحكم الميدانية ووحدات العقد.

س: هل يمكن قص هذا الكابل أو تعديله لأطوال خزانة محددة؟

ج: يتم توفير الكابل كمجموعة مجمعة من المصنع مع موصلات 36 سنًا. لا يوصى بتعديل الطول أو استبدال الموصلات لأنه يضر بالمقاومة المعتمدة من المصنع وسلامة التدريع.

إرشادات التثبيت الميداني

1. قم بتوجيه YCB301-C100 عبر صواني إدارة الكابلات منفصلة عن كابلات التيار المتردد عالية الجهد لمنع الحث الكهرومغناطيسي.
2. راقب نصف قطر الانحناء المحدد أثناء التثبيت؛ يمكن أن يؤدي التوتر المفرط أو الانحناء الحاد إلى إتلاف الموصلات الداخلية ووصلات لحام الموصل.
3. قم بمحاذاة الموصلات ذات 36 سنًا مع فتحات واجهة الوحدة، مع التأكد من أن آليات القفل تعمل بالكامل لتوفير اتصال مادي آمن.
4. تحقق من استمرارية السن إلى السن قبل بدء تشغيل النظام للتأكد من عدم حدوث أي أعطال داخلية في الأسلاك أثناء توجيه الكابل.
5. قم بتثبيت الكابل بمشابك تخفيف الإجهاد في كلا الطرفين لمنع الإجهاد المادي على موصلات اللوحة الخلفية بسبب وزن المجموعة.
