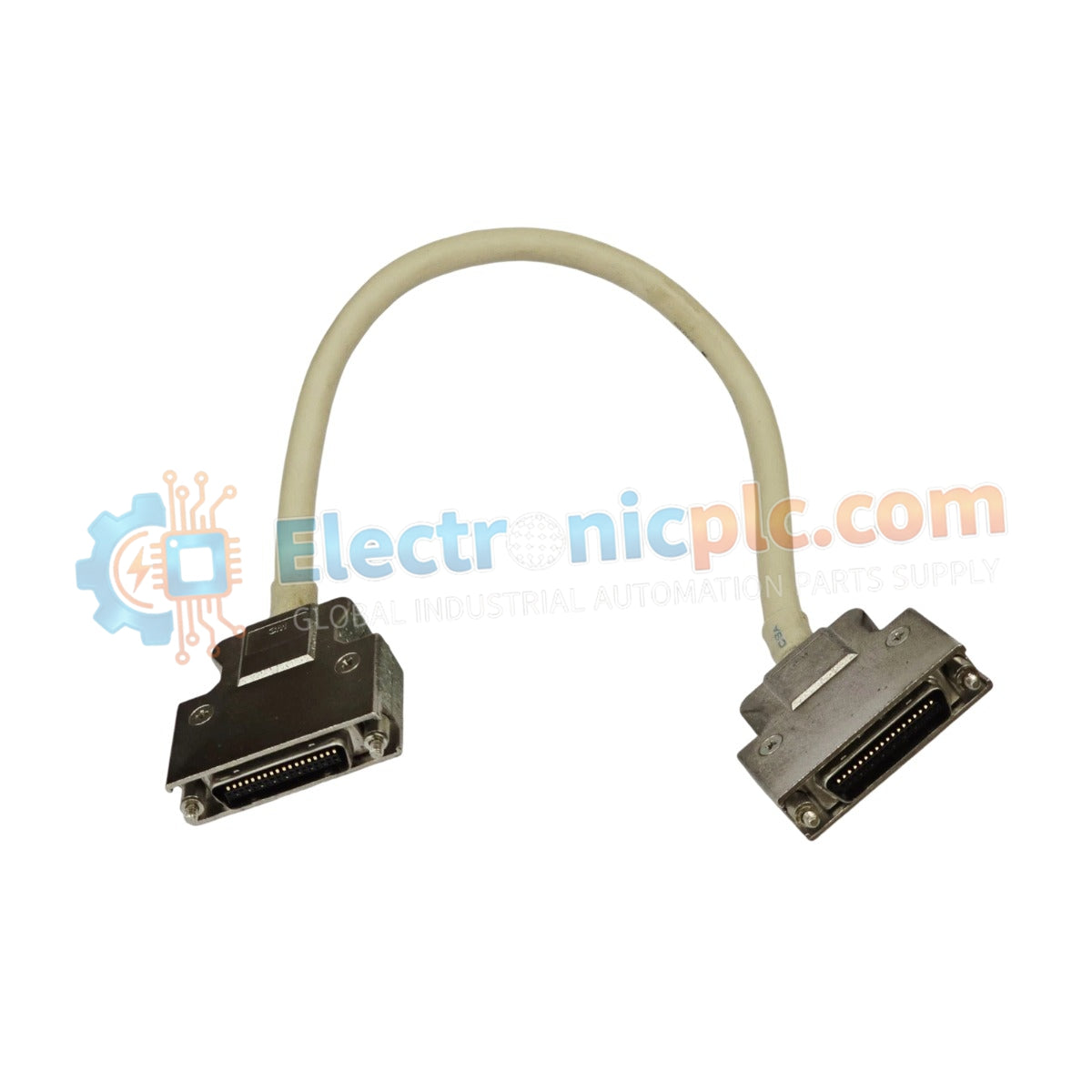

تم تكوين Yokogawa YCB301-C600 (YCB301-C600) لنقل البيانات بموثوقية عالية في أنظمة التحكم الموزعة، ويوفر التنفيذ المادي/الكهربائي المباشر لاتصالات ESB (الناقل التسلسلي الموسع) بين وحدات التحكم ووحدات الإدخال/الإخراج.

ملاحظة: يرجى التحقق من طول رمز اللاحقة المحدد، حيث يشير التصنيف الفني "C600" عادةً إلى طول كبل يبلغ 6 أمتار (600 سم)، والذي يختلف عن مواصفات 20 سم المرتبطة غالبًا باللاحقة "C020".

مواصفات الأجهزة

اتصال ناقل ESB وتوقيت الإشارة

يعمل YCB301-C600 بمثابة الرابط المادي الأساسي لناقل ESB، مما يسهل تبادل البيانات الحتمي بين وحدات التحكم الميداني (FCU) ووحدات العقدة البعيدة. نظرًا لأن بروتوكول ESB يعتمد على التوقيت الدقيق لمزامنة البيانات، فقد تم تصميم هذا الكبل للحفاظ على سلامة الإشارة على مدى 6 أمتار. يتميز البناء الداخلي بدرع عالي الكثافة لتقليل توهين الإشارة والتداخل، مما يضمن بقاء بيانات الإدخال/الإخراج عالية السرعة متزامنة عبر بنية التحكم الموزعة.

الأسئلة المتداولة

س: هل يمكن استخدام هذا الكبل لتمديد الناقل إلى ما بعد حدود تصميم النظام الأصلي؟

ج: يتم تحديد طول الناقل على مستوى النظام من خلال إجمالي تأخير الانتشار وتوهين الإشارة المسموح بهما في مواصفات بروتوكول ESB. يجب التحقق من استبدال الكابلات الأقصر بهذا الطول البالغ 6 أمتار مقابل إجمالي ميزانية الحلقة المحددة في دليل تثبيت DCS.

س: هل YCB301-C600 محمي ضد التداخل عالي التردد؟

ج: نعم، تم تصميم الكبل بدرع داخلي قوي للحماية من الضوضاء الكهربائية. تأكد من توجيهه عبر مسارات كبلات مؤرضة والحفاظ عليه على مسافة آمنة من كابلات الطاقة المترددة عالية الجهد.

إرشادات التثبيت في الموقع

1. أوقف تشغيل كل من وحدة التحكم الميداني (FCU) ووحدات العقدة المتصلة قبل التثبيت لمنع الاضطرابات الكهربائية العابرة.
2. قم بمحاذاة الموصلات ذات 36 دبوسًا بعناية؛ تأكد من تثبيت غطاء الموصل بإحكام للحفاظ على الاستقرار الميكانيكي والكهربائي.
3. التزم بالحد الأدنى لنصف قطر الانحناء عند توجيه الكابل؛ تجنب الانحناءات الشديدة أو الزوايا الحادة التي قد تؤثر على سلامة الأسلاك الداخلية أو استمرارية الدرع.
4. ثبت الكبل في عناصر الهيكل الخارجي للخزانة باستخدام روابط الكابلات أو المثبتات لتوفير تخفيف الضغط ومنع الموصلات من الاهتزاز والفك أثناء التشغيلات عالية التحميل.
5. أجرِ فحصًا تشخيصيًا على مستوى النظام بعد التثبيت للتأكد من أن دورات الاتصال تظل مستقرة وضمن عتبة الكمون المقبولة للعقدة.
