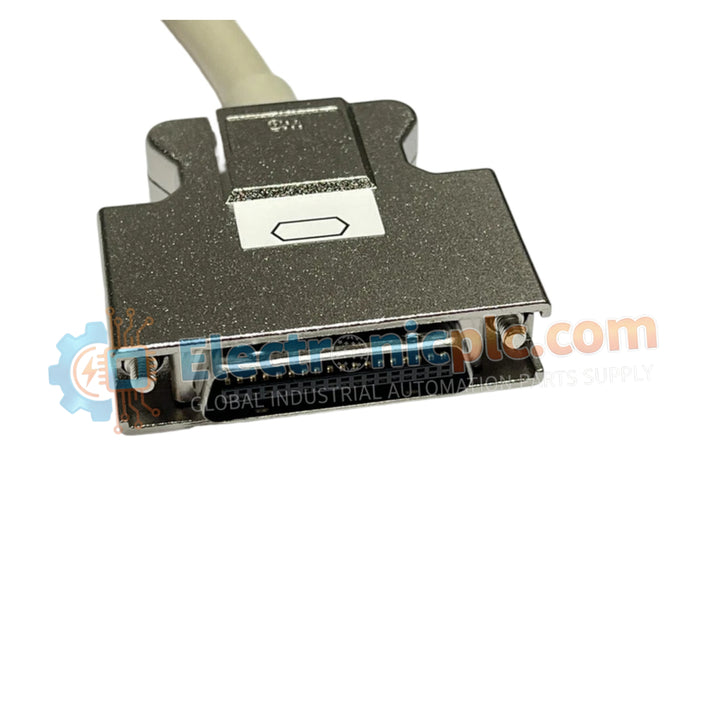

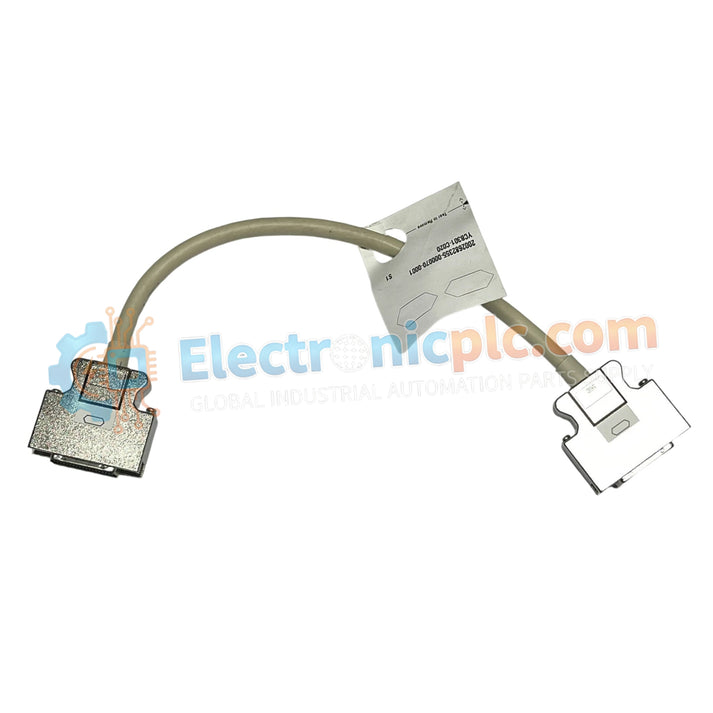

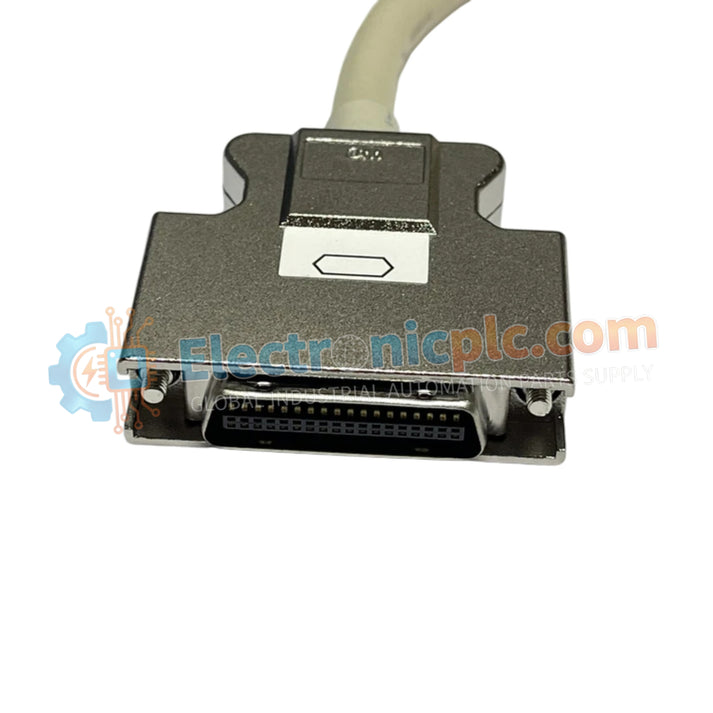

تم تكوينه لنشر الإشارة عالي السرعة في شبكات التحكم Yokogawa CENTUM، يوفر YOKOGAWA YCB301-C200 (YCB301 كابل ناقل ESB) تنفيذ ارتباط بيانات مادي مباشر بين وحدات التحكم الميداني (FCUs) ووحدات عقدة ناقل الشبكة المتقدمة (ANB).

تفسير اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

اتصال ناقل ESB وسلامة الشبكة

يعمل الكابل YCB301-C200 كوسيط توصيل محمي ضمن بنية ناقل ESB. لضمان أداء الشبكة الحتمي، يشتمل تجميع الكابلات على أسلاك محددة من دبوس إلى دبوس لمنافذ الواجهة 36 دبوسًا، مما يقلل من توهين الإشارة أثناء نقل البيانات بين وحدات التحكم وعقد الإدخال/الإخراج عن بُعد. تم تصميم طبقة التدريع المادي للتخفيف من التداخل الكهرومغناطيسي، والحفاظ على نسبة الإشارة إلى الضوضاء الضرورية لبروتوكولات الاتصال لمنصة تحكم Yokogawa.

الأسئلة المتداولة

س: هل يمكن تمديد هذا الكابل باستخدام قارنات قياسية أو معززات إشارة؟

ج: لا، لا يُسمح بتمديد الطول الفعلي لكابل ناقل ESB بما يتجاوز مواصفات الشركة المصنعة. قد يتم انتهاك قيود توقيت الإشارة ضمن شبكة ESB، مما يؤدي إلى أخطاء في اتصال الناقل أو مهلات العقد.

س: ما هي متطلبات التأريض الأساسية لكابل YCB301-C200؟

ج: يجب توجيه الكابل عبر مسارات كابلات مخصصة لضمان استمرارية التدريع المناسبة. تأكد من أن موصلات 36 دبوسًا مثبتة بالكامل وأن مشابك القفل المدمجة مثبتة للحفاظ على مرجع أرضي ثابت للهيكل.

إرشادات التركيب الميداني

1. افحص كلا الموصلين ذوي 36 دبوسًا بحثًا عن دبابيس مثنية أو حطام قبل التوصيل.
2. وجه الكابل عبر قنوات أدوات مخصصة، مع الحفاظ على مسافة لا تقل عن 300 مم من خطوط الطاقة عالية الجهد لمنع الضوضاء المستحثة.
3. تأكد من أن نصف قطر الكابل لا يتجاوز الحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة لمنع إجهاد الأسلاك الداخلية أو تدهور التدريع.
4. أدخل الموصل في المنفذ الموجود في وحدة FCU أو ANB حتى تسمع نقرة مسموعة، مما يشير إلى أن آلية القفل قد تم تعشيقها.
5. تحقق من حالة اتصال الشبكة عبر برنامج النظام أو مؤشرات LED لوحدة التحكم عند اكتمال التثبيت.
