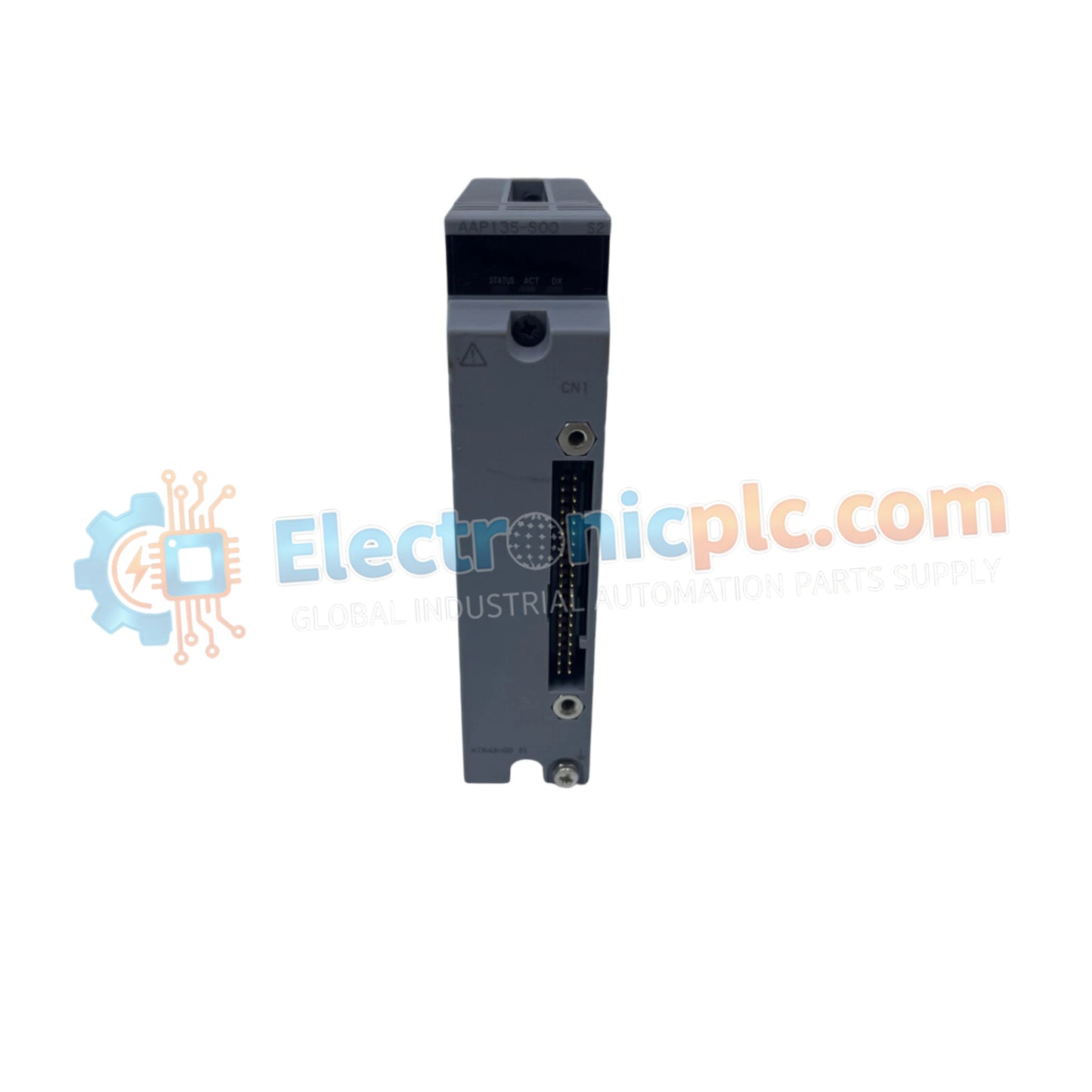

تم تكوين وحدة YOKOGAWA AAP135-S00/13S00 (وحدة الإدخال التناظرية AAP135-S00/13S00) لاكتساب الإشارات التناظرية عالية الدقة في منصات التحكم Centum VP/CS 3000، وهي توفر معالجة إشارات كهربائية مباشرة وتوزيع طاقة جهاز الإرسال لحلقات العمليات الصناعية.

توضيح اللاحقة ومصفوفة النموذج

• AAP135: النموذج الأساسي للإدخال التناظري ذي 16 قناة.
• -S00: يحدد التكوين القياسي للأجهزة ومنطق المعالجة.
• -13S00: يحدد نمط واجهة الطرفية وتوافق بنية السلامة المتوافقة مع تكامل التحكم في العمليات.

مواصفات الأجهزة

اتصال أجهزة التحكم في العمليات

تستخدم وحدة AAP135-S00/13S00 عزلًا كهربائيًا على مستوى الوحدة للحماية من اختلافات الجهد الأرضي والتداخل الكهرومغناطيسي (EMI) ضمن شبكات الأجهزة واسعة النطاق. تم تصميم الوحدة للتعامل مع إشارات بروتوكول حلقة HART بمدى 4-20 مللي أمبير، وتدعم الاتصال ثنائي الاتجاه بين أجهزة الإرسال الميدانية ونظام التحكم الموزع (DCS). توفر دائرتها الداخلية تعويض الوصلات الباردة (CJC) لمدخلات درجة الحرارة وتستخدم توقيت تحديث البيانات المحدد، مما يضمن مزامنة متغيرات العملية عبر ناقل التحكم لتنفيذ نقطة الضبط بشكل موثوق.

الأسئلة الشائعة

س: هل تدعم هذه الوحدة التبديل السريع أثناء تشغيل النظام النشط؟

ج: تم تصميم الوحدة للاستبدال ضمن بنية رف الإدخال/الإخراج من Yokogawa، ولكن يجب تفعيل منطق تجاوز خاص بالموقع على معالج التحكم قبل إزالة الوحدة فعليًا لمنع إيقاف تشغيل العمليات غير المتوقع.

س: هل مقاومة الإدخال ثابتة عند 250 أوم؟

ج: توفر الوحدة مقاومة إدخال قياسية تبلغ 250 أوم أثناء التشغيل العادي لتسهيل قياس إشارة 4-20 مللي أمبير بدقة. في حالة إيقاف التشغيل، تتغير هذه المقاومة بشكل كبير لمنع تحميل حلقة الإشارة.

إرشادات التركيب الميداني

• تحقق من تحديد فتحة اللوحة الخلفية قبل التثبيت لضمان تعيين العنوان الصحيح لمصفوفة الإدخال ذات 16 قناة.
• استخدم كابلات زوجية مجدولة ومحمية لجميع خطوط الإدخال التناظرية؛ تأكد من توصيل الدرع بأرض نظيفة عند مدخل الخزانة للحفاظ على سلامة الإشارة.
• تأكد من أن جميع وصلات كتل الأطراف آمنة لمنع الاتصال المتقطع الناجم عن الاهتزاز، والذي قد يؤدي إلى تشغيل إنذارات العملية.
• راقب درجة حرارة الخزانة المحيطة للحفاظ على نطاق التشغيل الصناعي القياسي، حيث يمكن أن تؤدي التقلبات الحرارية الشديدة إلى انحراف في مرحلة التحويل التناظري إلى الرقمي.
• تأكد من أن توصيلات مصدر طاقة جهاز الإرسال مستقطبة بشكل صحيح لمنع التلف المحتمل لدائرة حماية الإدخال.
