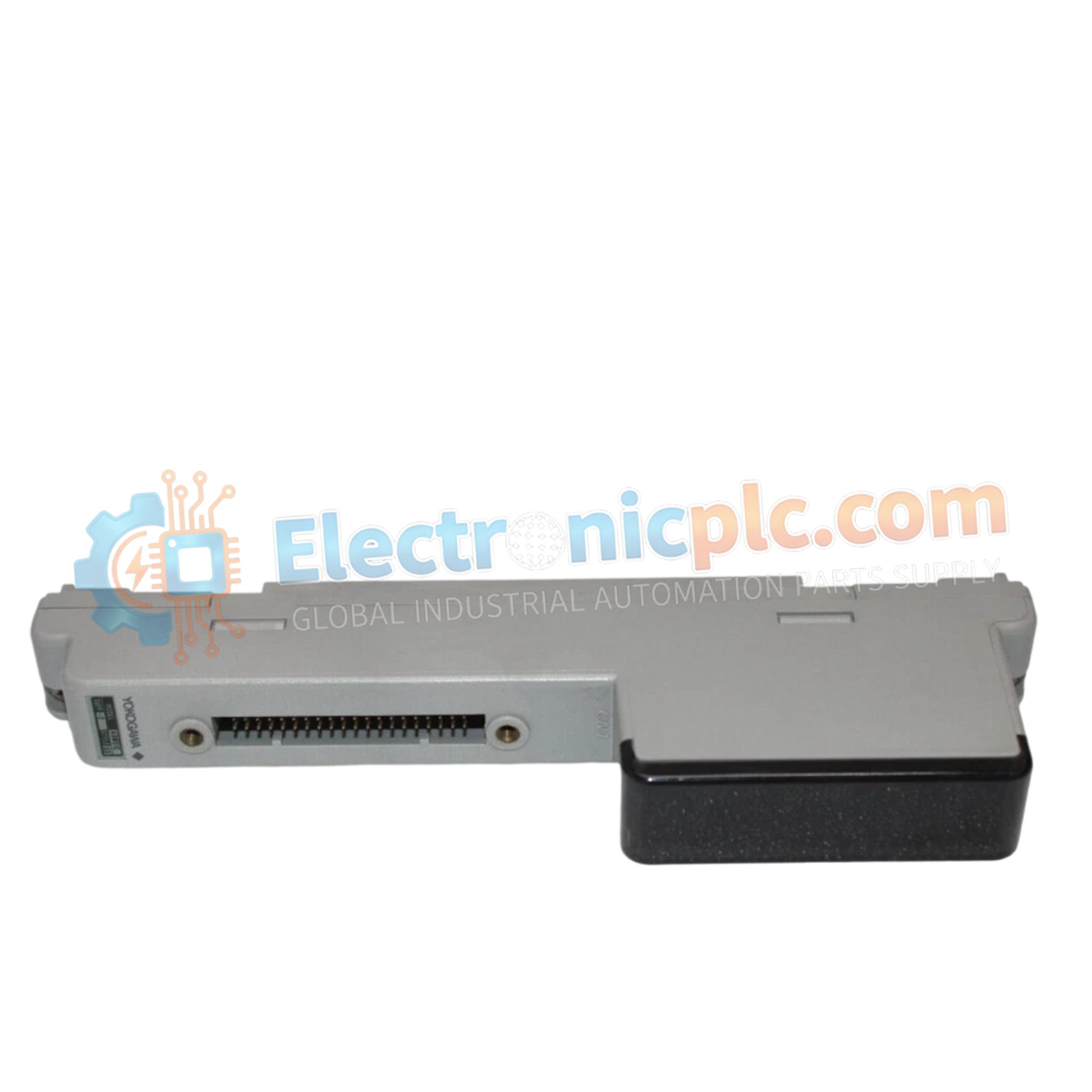

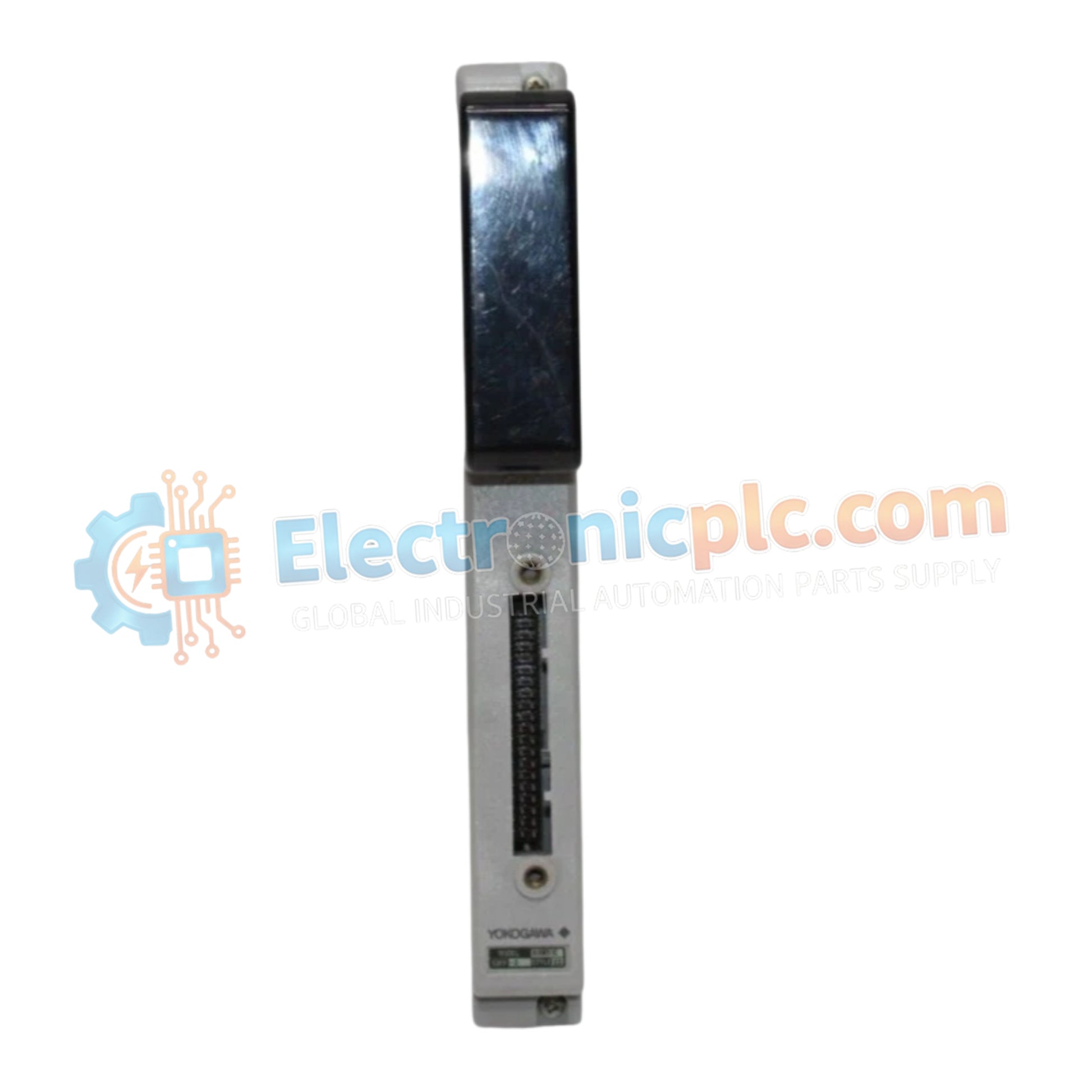

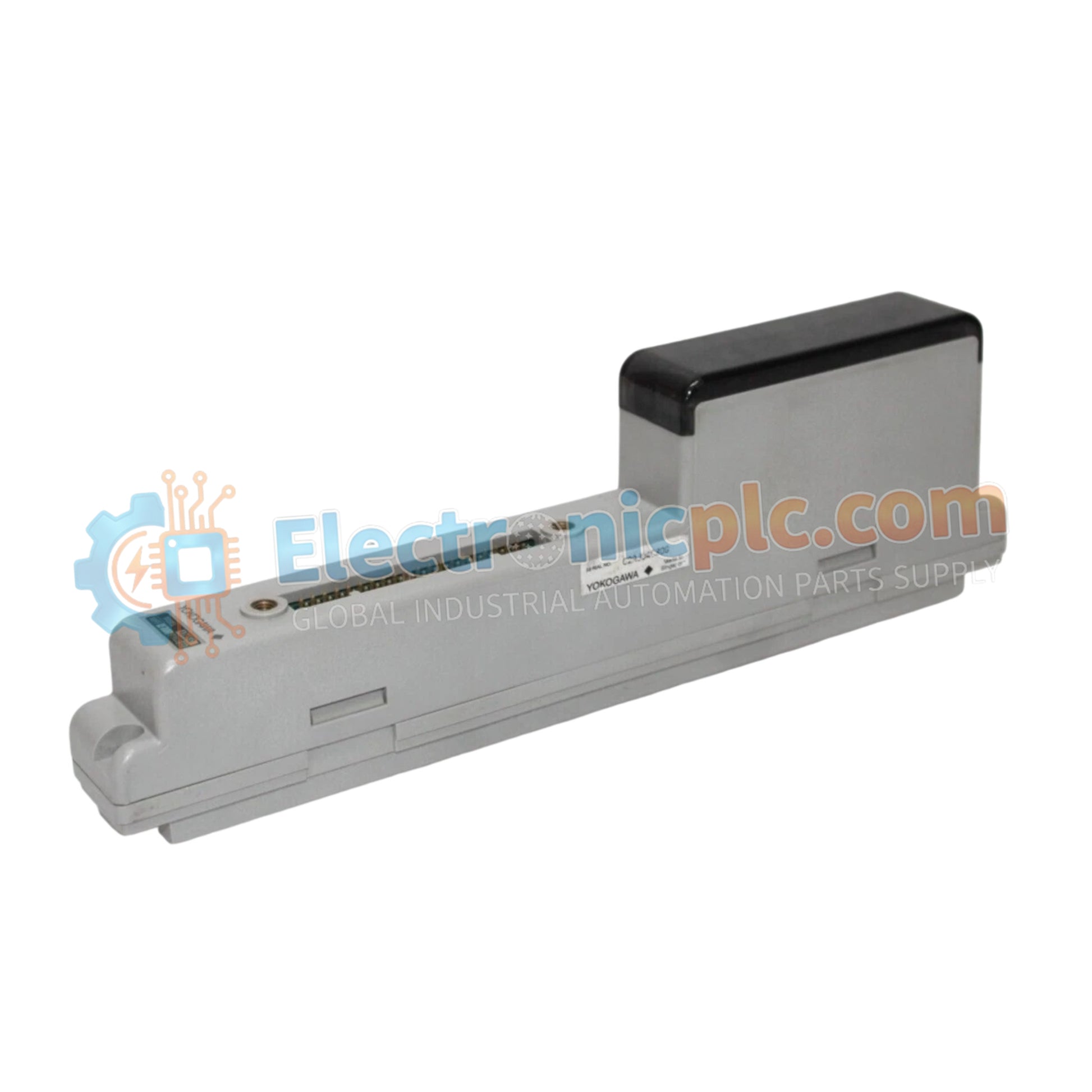

تم تكوين وحدة الإدخال/الإخراج التناظري YOKOGAWA ADM51 (ADM51) لاكتساب الإشارات التناظرية وتنفيذ الحلقة في أنظمة التحكم الموزعة، وتوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لمنصات أتمتة العمليات.
| المعلمة | المواصفات |
|---|---|
| النموذج | ADM51 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 0.2 كجم |
| الأبعاد | 12.7 سم × 2.5 سم × 20.3 سم |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | 5 فولت تيار مستمر، 0.4 أمبير كحد أقصى من اللوحة الخلفية |
تتضمن الوحدة دارة عزل بصري من قناة إلى قناة مصممة للقضاء على الحلقات الأرضية والتداخل العابر في الوضع الشائع عبر بيئات العمليات متعددة الحلقات. تقوم مراحل تهيئة الإشارة بتصفية الضوضاء الكهرومغناطيسية قبل التحويل التناظري إلى رقمي، مما يضمن سلامة الإشارة عبر بروتوكولات حلقة HART القياسية 4-20 مللي أمبير. تراقب سجلات التشخيص الداخلية استمرارية حلقة جانب الحقل بشكل مستمر، مما يوفر إشارات خطأ فورية لوحدة التحكم المركزية عند اكتشاف دائرة مفتوحة أو ماس كهربائى.
س: ما هو أقصى سحب طاقة من اللوحة الخلفية لوحدة ADM51؟
ج: تسحب الوحدة 0.4 أمبير كحد أقصى من ناقل اللوحة الخلفية لنظام 5 فولت تيار مستمر تحت الحمل التشغيلي الكامل.
س: هل تدعم الوحدة استبدال التبديل الساخن في تكوينات الخزانة التي تعمل بالطاقة؟
ج: نعم، يُسمح بالإدخال والإخراج المادي ميكانيكيًا؛ ومع ذلك، يلزم استخدام حزام معصم تأريض مناسب لمنع تلف الدوائر المتكاملة الداخلية بسبب التفريغ الكهروستاتيكي.
قم بتركيب وحدة ADM51 عموديًا على قضبان DIN القياسية أو رفوف نظام Yokogawa المخصصة، مع ضمان خلوص كافٍ يبلغ 50 مم فوق وتحت العلبة للحمل الحراري السلبي. قم بتوصيل أسلاك إشارة الحقل بكتلة الأطراف القابلة للفصل باستخدام كابلات زوجية مجدولة ومحمية، مع إنهاء أسلاك تصريف الدرع بدقة إلى شريط التأريض الأرضي للخزانة المحدد لتقليل اقتران الضوضاء عالية التردد. تحقق من معدلات عزم الدوران الطرفية بين 0.5 نيوتن متر و 0.6 نيوتن متر قبل تنشيط النظام.
